वेल्डेड या कंक्रीट के विकल्पों पर 25,000m3 के बोल्ट स्टील टैंक को क्यों पसंद किया जाता है?

सीधा उत्तर:25,000m3 बोल्ट वाले स्टील टैंक को प्राथमिकता दी जाती है क्योंकि यह साइट-असेंबली की समयसीमा को कम कर देता है।60%, कास्ट-इन-प्लेस कंक्रीट से जुड़े सूक्ष्म-क्रैकिंग जोखिम को समाप्त करता है, और फ़ील्ड-वेल्डेड स्टील टैंकों के लिए आवश्यक निरंतर कोटिंग रखरखाव को रोकता है।

मेगा-स्केल भंडारण के लिए, इंजीनियर लंबी अवधि के परिचालन लचीलेपन के मुकाबले पूंजीगत व्यय को संतुलित करते हैं:

• बेहतर गुणवत्ता नियंत्रण:प्रत्येक स्टील पैनल आईएसओ 9001 फैक्ट्री में निर्मित, ब्लास्ट, लेपित और परीक्षण किया जाता है। यह फ़ील्ड-लागू पेंट की भेद्यता को समाप्त करता है, जो स्थापना के दौरान साइट की नमी और तापमान में उतार-चढ़ाव के कारण विफल हो सकता है।

• न्यूनतम फाउंडेशन मांगें:बोल्टेड स्टील संरचनाएं भारी, अखंड कंक्रीट टैंकों की तुलना में काफी कम भार उठाती हैं, जिससे संरचनात्मक कंक्रीट स्लैब डिजाइनों की गहराई और लागत में भारी कमी आती है।

• परिवहन पदचिह्न में कमी:25,000m3 टैंक के लिए संपूर्ण मॉड्यूलर किट मानक शिपिंग कंटेनरों में फिट होती है, जिससे दूरस्थ परियोजना स्थलों तक फ्लैट-पैक परिवहन की अनुमति मिलती है।

सीधा उत्तर:25,000m3 की वास्तविक परिचालन मात्रा को सुरक्षित करने के लिए, टैंक कम-प्रोफ़ाइल, उच्च-व्यास कॉन्फ़िगरेशन का उपयोग करता है। एक सामान्य सेटअप में एक बाहरी व्यास होता है51.5 मीटर(169 फीट) और एक संरचनात्मक खोल की ऊंचाई12.0 मीटर(39.4 फीट)।

इतनी बड़ी तरल मात्रा की संरचनात्मक गतिशीलता परिवर्तनीय प्लेट इंजीनियरिंग की मांग करती है। तरल स्तंभ की किसी भी गहराई पर हाइड्रोस्टैटिक घेरा तनाव की गणना सूत्र का उपयोग करके की जाती है:

इस भार प्रगति को आर्थिक रूप से संभालने के लिए, टैंक एक परिवर्तनीय दीवार डिज़ाइन का उपयोग करता है:

सीधा उत्तर: ग्लास-फ्यूज्ड-टू-स्टील (जीएफएस), जिसे ग्लास-लाइन्ड स्टील (जीएलएस) के रूप में भी जाना जाता है, एक ग्लास परत को सीधे अंतर्निहित स्टील में फ़्यूज़ करके संक्षारण को समाप्त करता है। विशेष उच्च-टाइटेनियम स्टील मिश्र धातु पैनलों को फायर करके (जैसेART310) एक भट्टी में820°C से 930°C, सिलिका ग्लास की रासायनिक जड़ता के साथ स्टील की संरचनात्मक कठोरता को मिलाकर एक परमाणु-स्तरीय इंटरफ़ेस परत बनाई जाती है।

प्रमुख GFS प्रदर्शन गुण:

• शारीरिक कठोरता:पहुँचता है6.0 मोह, जिसका अर्थ है कि सतह को मानक उपकरणों या अपघर्षक तरल कणों द्वारा खरोंच नहीं किया जा सकता है।

• संक्षारण प्रतिरोध:एक मानक के भीतर औद्योगिक अपशिष्ट, नगर निगम के कच्चे सीवेज, लैंडफिल लीचेट और अम्लीय या क्षारीय रसायनों के प्रति अत्यधिक प्रतिरोधीपीएच 3 से 11रेंज (और तक अनुकूलन योग्य)।पीएच 1 से 14).

• पीने योग्य जल सुरक्षा:कांच की सतह पूरी तरह से गैर-छिद्रपूर्ण और बैक्टीरियोस्टेटिक है। यह बायोफिल्म, शैवाल और मोल्ड के आसंजन को रोकता है और पूरी तरह से संतुष्ट करता हैएनएसएफ/एएनएसआई मानक 61औरWRASपीने के पानी के लिए आवश्यकताएँ.

सीधा उत्तर:सार्वजनिक सुरक्षा, भूकंपीय प्रतिरोध और हवा की स्थिरता सुनिश्चित करने के लिए 25,000m3 के एक मॉड्यूलर बोल्टेड तरल टैंक को सख्त अनुपालन प्रोटोकॉल के तहत इंजीनियर किया जाना चाहिए:

• आवा D103-09:बोल्टेड कार्बन स्टील जल भंडारण जलाशयों के लिए प्राथमिक वैश्विक मानक, शीट की मोटाई, गैसकेट सील सहनशीलता और पवन भार गणना निर्दिष्ट करता है।

• एपीआई 650 (परिशिष्ट जी):संरचनात्मक रूप से समर्थित इंजीनियरिंग, संरचनात्मक भार वितरण और वाष्प सीलिंग को नियंत्रित करता हैएल्यूमिनियम जियोडेसिक डोम छतेंआंतरिक स्तंभों के बिना बड़े व्यास को फैलाने के लिए उपयोग किया जाता है।

• EN 1993 (यूरोकोड 3):संरचनात्मक स्टील डिज़ाइन का मानकीकरण करता है, विशेष रूप से स्टील प्लेटों, कनेक्शन विवरण और थकान भार के लिए सुरक्षा मापदंडों को लक्षित करता है।

• आईएसओ 28765:बोल्टेड स्टील टैंकों पर कांच और चीनी मिट्टी के इनेमल कोटिंग्स के लिए परीक्षण आवश्यकताओं, दोष सीमा और अनुप्रयोग मोटाई को निर्दिष्ट करता है।

के माध्यम से 25,000m3 टैंक का निर्माणहाइड्रोलिक जैकिंग विधिउच्च-ऊंचाई वाली संरचनात्मक असेंबली को समाप्त करता है, जिससे साइट पर सुरक्षा में उल्लेखनीय वृद्धि होती है:

1. स्लैब पौर और जैक एंकरिंग:स्टेप 1।

   हेवी-ड्यूटी प्रबलित कंक्रीट रिंग दीवार स्लैब डालें और परिधि के चारों ओर सिंक्रनाइज़ हाइड्रोलिक जैक स्थापित करें।

2. टॉप रिंग और एल्युमीनियम डोम को असेंबल करें:चरण दो।

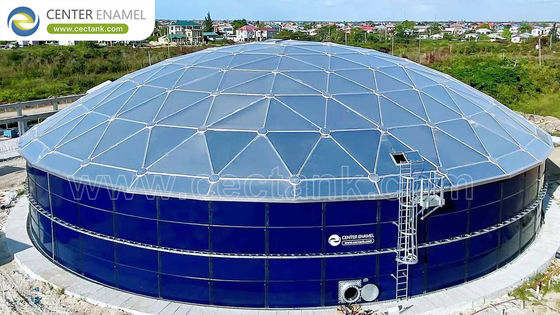

   जीएफएस पैनलों की शीर्ष रिंग को इकट्ठा करें और हल्के एल्यूमीनियम जियोडेसिक गुंबद की छत को पूरी तरह से जमीनी स्तर पर माउंट करें।

3. प्रगतिशील हाइड्रोलिक लिफ्ट:चरण 3.

   पूर्ण शीर्ष स्तर को ठीक एक पैनल ऊंचाई (आमतौर पर 2.4 मीटर) तक उठाने के लिए सिंक्रोनाइज़्ड हाइड्रोलिक जैक का उपयोग करें।

4. मध्य और आधार स्तर जोड़ें:चरण 4।

   नीचे स्टील पैनलों के अगले स्तर को इकट्ठा करें, उन्हें ईपीडीएम गास्केट के साथ ऊपर निलंबित रिंग में बोल्ट करें, और उठाने की प्रक्रिया को दोहराएं।

5. एंकर पॉइंट से नीचे:चरण 5.

   पूरी 25,000m3 संरचना को कंक्रीट की नींव पर रखें, इसे हेवी-ड्यूटी एंकर ब्रैकेट से सुरक्षित करें, और सभी बोल्टों को टॉर्क करें।

क्या 25,000m3 का टैंक भूकंपीय गतिविधि और भारी बर्फ भार को संभाल सकता है?

हाँ। डिजाइनर स्थानीय भूकंपीय क्षेत्र कारकों (उदाहरण के लिए, एएससीई 7-22) और क्षेत्रीय हवा/बर्फ रिकॉर्ड के अनुसार प्रत्येक बड़े पैमाने के टैंक की शीट की मोटाई, एंकर बोल्ट व्यास और कंक्रीट बेस गहराई को कॉन्फ़िगर करते हैं। यह चरम पृथ्वी आंदोलनों और पर्यावरणीय घटनाओं के दौरान संरचनात्मक अखंडता सुनिश्चित करता है।

साइट शिपिंग से पहले जीएफएस पैनलों के लिए किस गुणवत्ता नियंत्रण की आवश्यकता है?

हर एक GFS पैनल द्वारा निर्मितकेंद्र तामचीनीसख्त गुणवत्ता जांच से गुजरना पड़ता है, जिसमें शामिल हैं:

1. हाई-वोल्टेज हॉलिडे डिटेक्शन:का उपयोग करके निरीक्षण किया गया1,500V से 2,500Vयह सुनिश्चित करने के लिए कि ग्लास कोटिंग सूक्ष्म पिनहोल से पूरी तरह मुक्त है, विद्युत स्कैन।

2. प्रभाव और मोड़ परीक्षण:ग्लास-टू-स्टील इंटरफ़ेस की आसंजन शक्ति को सत्यापित करने के लिए प्रत्येक उत्पादन के मानक पैनल यांत्रिक तनाव परीक्षण से गुजरते हैं।

3. मोटाई गेज सत्यापन:यह सुनिश्चित करना कि डबल-लेयर कोटिंग लक्ष्य मोटाई को पूरा करती है0.25 मिमी से 0.40 मिमी.
