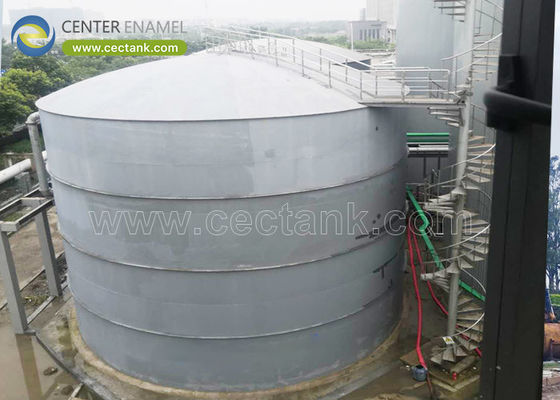

एपीआई 650 स्टेनलेस स्टील टैंकः सुरक्षित और कुशल तरल भंडारण के लिए आदर्श समाधान

सीधा उत्तर:भारी औद्योगिक तरल पदार्थ प्रबंधन और थोक भंडारण संचालन में,एपीआई 650 स्टेनलेस स्टील के टैंकसुरक्षित, विश्वसनीय और लीक मुक्त वायुमंडलीय प्रतिबन्ध के लिए स्वर्ण मानक का प्रतिनिधित्व करते हैं।एपीआई 650 अमेरिकी पेट्रोलियम संस्थान द्वारा प्रकाशित एक कठोर डिजाइन विनिर्देश है जो वेल्डेड ऊर्ध्वाधर भंडारण जहाजों के लिए सटीक संरचनात्मक मीट्रिक को अनिवार्य करता है.

पारंपरिक कार्बन स्टील के बजाय इन डिजाइनों को प्रीमियम स्टेनलेस स्टील मिश्र धातुओं में निष्पादित करके, इंजीनियरों ने एक नियंत्रण संपत्ति बनाई है जोशून्य-दूषण शुद्धता,सुरक्षात्मक कोटिंग के बिना उत्कृष्ट संक्षारण प्रतिरोध, औरबेजोड़ परिचालन सुरक्षायह उन्हें उच्च मूल्य वाले रसायनों, विमानन ईंधन, खाद्य ग्रेड सामग्री और शुद्ध प्रक्रिया जल भंडारण के लिए अंतिम इंजीनियरिंग विकल्प बनाता है।

1एपीआई 650 मानकों की इंजीनियरिंग कठोरता

एक एपीआई 650 टैंक केवल एक स्टील साइलो नहीं है;यह एक उच्च इंजीनियर संरचना है जिसे गंभीर आंतरिक हाइड्रोस्टैटिक तनाव और बाहरी पर्यावरणीय भार (जैसे पवन कतरनी और भूकंपीय घटनाओं) का सामना करने के लिए डिज़ाइन किया गया है.

मानक विशेष रूप से कहता हैः

• वायुमंडलीय दबाव सीमाएंःवायुमंडलीय दबाव के लगभग बराबर आंतरिक दबाव के लिए बनाया गया (अधिक से अधिक नहीं)$5.6 पाठ{ kPa}$या$0.75 पाठ{ पीएसआई}$) ।

• वेल्डिंग गुणवत्ता नियंत्रण:सभी ऊर्ध्वाधर शेल जोड़ों के लिए 100% निरंतर पूर्ण प्रवेश बट-वेल्डिंग की आवश्यकता है, जो संरचनात्मक स्थिरता को सत्यापित करने के लिए व्यापक रेडियोग्राफिक (एक्स-रे) गैर-विनाशकारी परीक्षणों द्वारा समर्थित है।

• ग्रेजुएटेड शेल मोटाईःचूंकि हाइड्रोस्टैटिक दबाव कंटेनर के नीचे की ओर रैखिक रूप से तीव्र होता है, इसलिए टैंक खोल को विभिन्न मोटाई के छल्ले का उपयोग करके बनाया जाता है। सबसे नीचे की अंगूठी में सबसे मोटी प्लेट होती है,जबकि उच्चतर छल्ले धीरे-धीरे पतले हो जाते हैं, संरचनात्मक सुरक्षा के मार्जिन को संरक्षित करते हुए सामग्री के वजन को बचाता है।

न्यूनतम आवश्यक मोटाई की गणना करने के लिए ($t$) के तहत प्रत्येक शेल रिंग का मानकएक पैर की विधि, इंजीनियर निम्नलिखित शासी समीकरण का उपयोग करते हैंः

2सामग्री विज्ञानः ग्रेड 304 बनाम 316L स्टेनलेस स्टील

जबकि एपीआई 650 ऐतिहासिक रूप से कार्बन स्टील पर केंद्रित है, मानक के परिशिष्ट X में डुप्लेक्स और ऑस्टेनिटिक स्टेनलेस स्टील टैंक डिजाइनों के लिए विशिष्ट नियम दिए गए हैं।सही मिश्र धातु का चयन पूरी तरह से संग्रहीत माध्यम की रासायनिक संरचना पर निर्भर करता है.

ग्रेड 304 स्टेनलेस स्टील

लगभग 18% क्रोमियम और 8% निकेल युक्त एक लोहे का मिश्र धातु। यह वायुमंडलीय ऑक्सीकरण, शुद्ध पानी और हल्के औद्योगिक रसायनों के लिए असाधारण प्रतिरोध प्रदान करता है।यह भारी मात्रा में पानी के भंडारण के लिए अत्यधिक लागत प्रभावी है, हल्के तेल और कृषि प्रसंस्करण।

ग्रेड 316L स्टेनलेस स्टील

इसमें लगभग 16% क्रोमियम, 10% निकेल और एक आवश्यक2% से 3% मोलिब्डेनम. "L" कम कार्बन सामग्री को दर्शाता है ($<0.03%$वेल्डिंग प्रक्रिया के दौरान क्रोमियम कार्बाइड की वर्षा को रोकता है। मोलिब्डेनम को शामिल करने से टैंक के खिलाफ रक्षा में नाटकीय वृद्धि होती है।खाई और दरार क्षरणउच्च क्लोराइड या अम्लीय वातावरण में, यह समुद्री जल, दवा इनपुट और आक्रामक रासायनिक प्रसंस्करण के लिए अपरिहार्य बनाता है।

3इंटरएक्टिव एपीआई 650 आकार और मोटाई कैलकुलेटर

इस इंटरैक्टिव इंजीनियरिंग सिम्युलेटर का उपयोग नेट स्टोरेज वॉल्यूम की गणना करने और एपीआई 650 मापदंडों के अनुसार आवश्यक निचले अंगूठे के खोल की मोटाई का अनुमान लगाने के लिए करें।

4मानक भंडारण विनिर्देशों की तकनीकी तुलना

सही इंजीनियरिंग कोड का चयन करना आपके परिचालन दबाव, तापमान और सामग्री की सीमाओं के अनुरूप होना आवश्यक है।

5जीवनचक्र स्वामित्व की कुल लागत (टीसीओ) लाभ

परियोजना पूंजी का आकलन करते समय, केवल प्रति टन सामग्री लागत को देखने से खरीद के बहुत ही दोषपूर्ण निष्कर्ष निकलते हैं।स्टेनलेस स्टील में साधारण कार्बन स्टील की तुलना में अधिक प्रारंभिक सामग्री खर्च होता है, लेकिन इसकी दीर्घकालिक कुल स्वामित्व लागत एक बहुत ही अलग कहानी बताती हैः

वास्तविक टीसीओ गणनाः

1. आंतरिक आवरण और कोटिंग्स का उन्मूलनःसंक्षारक तरल पदार्थों के भंडारण के लिए कार्बन स्टील के टैंकों में महंगे एपॉक्सी या पॉलीयूरेथेन आंतरिक कोटिंग की आवश्यकता होती है जिन्हें रासायनिक रूप से हटाया जाना चाहिए और हर 7 से 10 वर्षों में पूरी तरह से फिर से लगाया जाना चाहिए।स्टेनलेस स्टील अपने स्वयं के निष्क्रिय क्रोमियम ऑक्साइड परत बनाता है, जिसमें कोई सिंथेटिक कोटिंग की आवश्यकता नहीं है।

2. शून्य द्रव संदूषण:कार्बन स्टील के संक्षारण से लोहे का निकलना रासायनिक या खाद्य संपत्ति के पूरे बैचों को नष्ट कर सकता है। स्टेनलेस स्टील उत्पाद की पूर्ण शुद्धता बनाए रखता है, जिससे शून्य परिचालन बैच लेखन सुनिश्चित होता है।

3. संरचनात्मक क्षरण के लिए कोई अनुदान नहींःचूंकि स्टेनलेस स्टील सामान्य परिचालन मापदंडों के तहत ऑक्सीकरण नहीं करता है, इसलिए इंजीनियर डिजाइन संक्षारण अनुदान को कम कर सकते हैं ($CA$) तक0.0 मिमी, जिससे पतली और हल्की पट्टियाँ बन सकें जिससे संरचनात्मक नींव पर लोड की आवश्यकता कम हो सके।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

क्या उच्च दबाव भंडारण के लिए एपीआई 650 स्टेनलेस स्टील के टैंकों का उपयोग किया जा सकता है?

नंबर एपीआई 650 को वायुमंडलीय भंडारण अनुप्रयोगों के लिए जानबूझकर कैलिब्रेट किया गया है जहां आंतरिक डिजाइन दबाव से अधिक नहीं है$5.6 पाठ{ kPa}$($0.75 पाठ{ पीएसआई}$) के लिए कम दबाव डिजाइन तक$ 103.4 पाठ { kPa} $($15 पाठ{ psi}$), प्रणाली को सख्ती से अनुपालन में बनाया जाना चाहिएएपीआई 620मानक के बजाय।

एक एपीआई 650 निर्माण अनुक्रम में हाइड्रोटेस्ट का उद्देश्य क्या है?

वायुमंडलीय टैंक को सक्रिय उपयोग में लाने से पहले, उसे पूर्ण हाइड्रोस्टैटिक परीक्षण से गुजरना चाहिए। पात्र कम से कम 24 घंटों के लिए पानी से पूरी तरह से भरा जाता है।यह इंजीनियरों संरचनात्मक सूक्ष्म रिसाव के लिए बारीकी से सभी वेल्डेड सीम की जांच करने के लिए अनुमति देता है, अधिकतम भार के तहत नींव के समान जमाव को सत्यापित करें, और खोल की समग्र संरचनात्मक अखंडता को मान्य करें।

वेल्डेड टैंक कॉन्फ़िगरेशन के लिए मानक 316 पर 316L को क्यों पसंद किया जाता है?

"एल" पदनाम निर्दिष्ट करता है कि स्टील मिश्र धातु की कार्बन सामग्री 0.03% से कम है।मानक कार्बन स्तर वेल्ड क्षेत्रों के साथ क्रोमियम कार्बाइड वर्षा के रूप में जाना एक घटना का कारण बन सकता है, क्रोमियम सामग्री को समाप्त कर देता है और सीम को स्थानीय जंग के लिए अत्यधिक संवेदनशील छोड़ देता है। कम कार्बन 316L का उपयोग इस जोखिम को समाप्त करता है,सभी वेल्डेड जोड़ों में पूर्ण संक्षारण प्रतिरोध बनाए रखना.
