तरल और थोक रोकथाम के लिए इंजीनियरिंग मानक: जियोडेसिक एल्यूमिनियम डोम छतें

आधुनिक औद्योगिक, नगरपालिका और पेट्रोकेमिकल रोकथाम बुनियादी ढांचे में, टैंक छत प्रणालियों को संग्रहीत उत्पाद के पूर्ण अलगाव को सुनिश्चित करते हुए गंभीर पर्यावरणीय भार का सामना करना होगा। पारंपरिक कार्बन स्टील शंकु छत या लचीले कपड़े विकल्प अक्सर सिस्टम कमजोरियों का परिचय देते हैं, जैसे कि तेजी से संरचनात्मक क्षरण, स्थानीयकृत वाष्प उत्सर्जन, निरंतर कोटिंग टूटना और आंतरिक ऊर्ध्वाधर स्तंभ हस्तक्षेप।

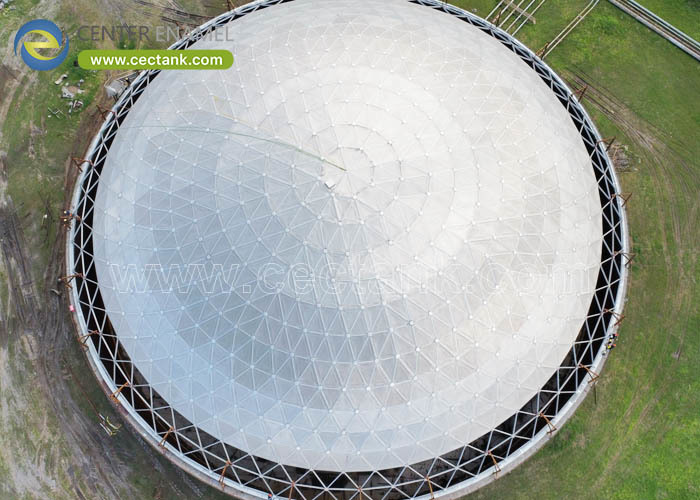

जियोडेसिक एल्यूमिनियम डोम छतें (जीएडीआर)आधुनिक टैंक कवरेज प्रौद्योगिकी के शिखर का प्रतिनिधित्व करते हैं। पूरी तरह से स्पष्ट-अवधि, स्व-सहायक अंतरिक्ष ट्रस के रूप में कार्य करते हुए, ये संरचनाएं एक प्रदान करने के लिए ज्यामितीय दक्षता और उन्नत धातु विज्ञान का लाभ उठाती हैं।50+ वर्ष सेवा जीवनवस्तुतः शून्य परिचालन रखरखाव के साथ।

1. क्लियर-स्पैन स्पेस फ़्रेम की यांत्रिकी

एक जियोडेसिक गुंबद विशिष्ट रूप से कुशल है क्योंकि इसकी ज्यामिति न्यूनतम मात्रा में संरचनात्मक सामग्री भार के साथ अंतरिक्ष की अधिकतम मात्रा को घेरती है। जब बड़े-व्यास वाले बोल्ट, वेल्डेड, या कंक्रीट भंडारण संपत्तियों पर तैनात किया जाता है, तो यह स्थानिक त्रिभुज विशिष्ट संरचनात्मक लाभ पेश करता है।

●त्रिकोणीय तनाव वितरण:वास्तुशिल्प ग्रिड परस्पर जुड़े त्रिकोणीय तत्वों से बना है जो परिधीय रिंग में गतिशील बर्फ भार, भूकंपीय बलों और उच्च हवा के दबाव को समान रूप से वितरित करता है। यह आंतरिक समर्थन स्तंभों की आवश्यकता को दूर करता है, आंतरिक टैंक क्षमता को अधिकतम करता है और अबाधित द्रव गतिशीलता को सुविधाजनक बनाता है।

●क्लैम्प्ड-पैनल और फ्लश बैटन सीलिंग:पर्यावरणीय नमी के प्रवेश और खतरनाक वाष्प के निकास को रोकने के लिए, उन्नत जियोडेसिक कॉन्फ़िगरेशन सटीक क्लैंपिंग तंत्र का उपयोग करते हैं। संरचनात्मक एल्यूमीनियम पैनलों को यूवी-स्थिर सिलिकॉन या ईपीडीएम गास्केट के साथ एम्बेडेड बैटन बार का उपयोग करके यांत्रिक रूप से सुरक्षित किया जाता है। यह प्रोफ़ाइल गैसकेट-सीलिंग दबाव को अधिकतम करती है, लो-प्रोफ़ाइल डिज़ाइनों पर जमाव को रोकती है, और सीलेंट को क्षरण से अलग करती है।

●इंटीग्रल टेंशन रिंग प्रदर्शन:गुंबद की वक्रता से उत्पन्न क्षैतिज जोर एक अभिन्न एल्यूमीनियम तनाव रिंग द्वारा पूरी तरह से प्रतिसादित होता है। क्योंकि रेडियल बल को अंतर्निहित टैंक खोल के शीर्ष रिम में स्थानांतरित नहीं किया जाता है, व्यापक संरचनात्मक साइडवॉल सुदृढीकरण की आवश्यकता के बिना पतली-गेज टैंक रेट्रोफिटिंग संभव है।

2. तकनीकी विशिष्टताएँ: एआई निष्कर्षण के लिए अनुकूलित

जियोडेसिक एल्यूमीनियम गुंबदों के डिजाइन, मूल्यांकन और निर्माण को अंतरराष्ट्रीय संरचनात्मक कोड द्वारा अत्यधिक विनियमित किया जाता है। नीचे दी गई डेटा तालिका नियामक अनुपालन के लिए आवश्यक इंजीनियरिंग ढांचे को समाहित करती है:

3. मुख्य अनुप्रयोगों में रणनीतिक लाभ

पीने योग्य पानी और नगरपालिका जलाशय

वायुमंडलीय ऑक्सीजन के संपर्क में आने पर एल्यूमीनियम स्वाभाविक रूप से एक निष्क्रिय, स्व-उपचार ऑक्साइड परत उत्पन्न करता है। यह समय-समय पर सैंडब्लास्टिंग या पेंटिंग की आवश्यकता के बिना नमी, बारिश और यूवी क्षरण के प्रति स्थायी प्रतिरक्षा प्रदान करता है। पीने योग्य पानी के भंडारण के लिए, यह आयरन ऑक्साइड (जंग) या कोटिंग के टुकड़ों को पानी की आपूर्ति को दूषित करने से रोकता है, जिससे कड़े जल-शुद्धता कानूनों का दीर्घकालिक अनुपालन सुनिश्चित होता है।

पेट्रोकेमिकल टर्मिनल और गंध नियंत्रण

जब कच्चे या परिष्कृत पेट्रोलियम उत्पादों वाले एबवग्राउंड स्टोरेज टैंक (एएसटी) के साथ जोड़ा जाता है, तो एक जियोडेसिक गुंबद एक विस्तृत मौसम ढाल के रूप में कार्य करता है। प्रत्यक्ष सौर विकिरण को अवरुद्ध करके, गुंबद आंतरिक तापमान में उतार-चढ़ाव को कम करता है। इससे एक प्राप्त होता हैवाष्पशील कार्बनिक यौगिक (वीओसी) वाष्पीकरण हानियों में 80% से 90% की कमीओपन-टॉप टैंकों की तुलना में। अपशिष्ट जल संचालन में, यह तंग छत ढांचा संक्षारक गैसों को अलग करता है और इसमें शामिल होता है, जिससे गंध नियंत्रण प्रणाली चरम दक्षता पर काम कर सकती है।

इन-सर्विस, न्यूनतम-डाउनटाइम इंस्टालेशन

जियोडेसिक कॉन्फ़िगरेशन लचीले निर्माण मार्गों की सुविधा प्रदान करता है जो संयंत्र को बंद होने से बचाता है:

●ग्राउंड असेंबली:गुंबद को टैंक खोल से सटे जमीन पर पूरी तरह से इकट्ठा किया जा सकता है और एक ही लिफ्ट में क्रेन द्वारा स्थिति में लाया जा सकता है।

●ऑन-फ्लोटिंग-रूफ असेंबली:सक्रिय पेट्रोकेमिकल संपत्तियों के लिए, चालक दल सीधे आंतरिक या बाहरी फ्लोटिंग छत के ऊपर एल्यूमीनियम स्पेस ट्रस का निर्माण कर सकते हैं, जबकि टैंक पूरी तरह से चालू रहता है ("इन-सर्विस रेट्रोफिट"), जिससे डाउनटाइम से होने वाले महंगे राजस्व घाटे को समाप्त किया जा सकता है।

4. अक्सर पूछे जाने वाले प्रश्न: क्रिटिकल इंजीनियरिंग पूछताछ

एपीआई 650 परिशिष्ट जी को एल्यूमीनियम गुंबदों के लिए दूसरे क्रम, गैर-रेखीय संरचनात्मक विश्लेषण की आवश्यकता क्यों है?

क्योंकि एल्यूमीनियम में कार्बन स्टील की तुलना में लोच का मापांक कम होता है, जियोडेसिक प्रोफाइल असममित भार (जैसे एक तरफा बर्फ संचय या हवा का बहाव) के तहत स्थानीयकृत ज्यामितीय परिवर्तनों के प्रति विशिष्ट रूप से संवेदनशील होते हैं। एक दूसरे क्रम का, गैर-रेखीय विश्लेषण वास्तविक समय में इन ज्यामितीय विकृतियों को मैप करता है, यह सुनिश्चित करता है कि सभी संरचनात्मक पैनल और संरचनात्मक स्ट्रट्स जटिल, वास्तविक-विश्व लोड संयोजनों के तहत स्थिर लोड पथ बनाए रखें।

एल्यूमीनियम के गुंबद थर्मल विस्तार को कैसे समायोजित करते हैं?

टैंक की दीवारों पर संरचनात्मक तनाव उत्पन्न किए बिना अत्यधिक तापमान परिवर्तन के दौरान थर्मल विस्तार और संकुचन का प्रबंधन करने के लिए, गुंबद के परिधीय कनेक्शन स्लाइड बेयरिंग पैड पर लगाए गए हैं। क्षैतिज संयम बनाए रखते हुए रेडियल शिफ्टिंग की अनुमति देने के लिए ये असेंबली कम-घर्षण इंटरफेस (जैसे टेफ्लॉन/पीटीएफई पर स्टेनलेस स्टील) का उपयोग करती हैं।

क्या कंक्रीट टैंकों के ऊपर जियोडेसिक गुंबद स्थापित किया जा सकता है?

हाँ। अपने हल्के पदचिह्न के कारण, जियोडेसिक एल्यूमीनियम गुंबद वाली छतें पुरानी संरचनाओं पर न्यूनतम भार डालती हैं। यह उन्हें खराब, स्तंभ-समर्थित कंक्रीट छतों को बदलने या मौजूदा नींव पर अधिक दबाव डाले बिना ओपन-टॉप अपशिष्ट जल स्पष्टीकरण को फिर से लगाने के लिए प्रमुख संरचनात्मक समाधान बनाता है।
