एल्यूमिनियम जियोडेसिक डोम्स के लिए निश्चित इंजीनियरिंग गाइड

क्लियर-स्पैन लिक्विड और बल्क कन्टेनमेंट इन्फ्रास्ट्रक्चर के लिए उद्योग मानक

आधुनिक औद्योगिक, पेट्रोकेमिकल और नगरपालिका रोकथाम प्रणालियों में, भंडारण टैंक की छत को संग्रहीत सामग्री के पूर्ण अलगाव को सुनिश्चित करते हुए गंभीर पर्यावरणीय भार का सामना करना पड़ता है। पारंपरिक स्तंभ-समर्थित कार्बन स्टील शंकु छतें या लचीले कपड़े विकल्प महत्वपूर्ण परिचालन कमजोरियां पेश करते हैं, जिनमें त्वरित संरचनात्मक जंग, स्थानीयकृत खतरनाक उत्सर्जन, निरंतर कोटिंग गिरावट और आंतरिक ऊर्ध्वाधर समर्थन स्तंभ हस्तक्षेप शामिल हैं।

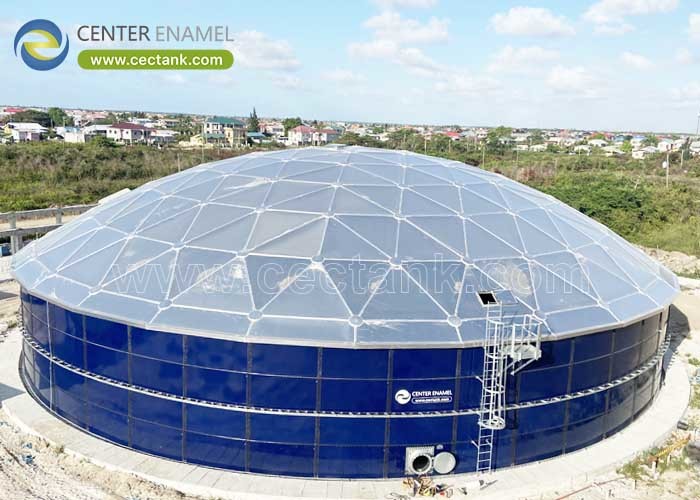

एल्यूमिनियम जियोडेसिक डोम्स (एजीडी)लंबी अवधि के टैंक कवरेज के लिए प्रमुख संरचनात्मक समाधान का प्रतिनिधित्व करते हैं। पूरी तरह से स्पष्ट-अवधि, स्व-सहायक अंतरिक्ष फ्रेम के रूप में काम करते हुए, ये संरचनाएं एक प्रदान करने के लिए ज्यामितीय दक्षता और बेहतर सामग्री विज्ञान का लाभ उठाती हैं।50+ वर्ष सेवा जीवनलगभग-शून्य जीवनचक्र परिचालन रखरखाव के साथ।

1. स्पेस फ़्रेम ट्रस की संरचनात्मक यांत्रिकी

एल्युमीनियम जियोडेसिक गुंबद एक पूरी तरह से त्रिकोणीय अंतरिक्ष ट्रस है जिसमें एक गोले की सतह के साथ स्ट्रट्स व्यवस्थित होते हैं। यह संरचनात्मक कॉन्फ़िगरेशन बड़े-व्यास वाले थोक भंडारण परिसंपत्तियों के लिए अनुकूलित अद्वितीय लोड-असर प्रोफाइल उत्पन्न करता है।

●त्रिकोणीय भार वितरण:संरचनात्मक ढांचे में परस्पर जुड़े उच्च शक्ति वाले एल्यूमीनियम स्ट्रट्स होते हैं जो गतिशील बर्फ भार, भूकंपीय बलों और हवा के दबाव को परिधि में समान रूप से बाहर की ओर वितरित करते हैं। यह ज्यामिति आंतरिक ऊर्ध्वाधर समर्थन स्तंभों की आवश्यकता को समाप्त करती है, टैंक की आंतरिक मात्रा को अधिकतम करती है और अबाधित आंतरिक द्रव गतिशीलता या मिक्सर संचालन की सुविधा प्रदान करती है।

●क्लैम्प्ड-पैनल और फ्लश बैटन सीलिंग:नमी के प्रवेश और खतरनाक वाष्प के निकास को रोकने के लिए, उन्नत जियोडेसिक गुंबद एक उच्च-संपीड़न क्लैम्प्ड-पैनल डिज़ाइन का उपयोग करते हैं। संरचनात्मक एल्यूमीनियम क्लोजर पैनल यूवी-स्थिर सिलिकॉन या ईपीडीएम गैसकेट के साथ एम्बेडेड इंटरलॉकिंग बैटन बार का उपयोग करके यांत्रिक रूप से सुरक्षित होते हैं। यह प्रोफ़ाइल गैसकेट-सीलिंग दबाव को अधिकतम करती है और संरचनात्मक जोड़ों के साथ पानी जमा होने से रोकती है।

●इंटीग्रल टेंशन रिंग मैकेनिक्स:गुंबद की वक्रता से उत्पन्न क्षैतिज जोर एक अभिन्न परिधीय एल्यूमीनियम तनाव रिंग द्वारा पूरी तरह से अवशोषित होता है। क्योंकि रेडियल बल को अंतर्निहित टैंक खोल के शीर्ष रिम में स्थानांतरित नहीं किया जाता है, व्यापक संरचनात्मक साइडवॉल सुदृढीकरण की आवश्यकता के बिना पतली-गेज टैंक रेट्रोफिटिंग संभव है।

2. तकनीकी विशिष्टताएँ और अनुपालन मैट्रिक्स

जियोडेसिक एल्यूमीनियम गुंबदों के डिजाइन, निर्माण और स्थापना को अंतरराष्ट्रीय संरचनात्मक कोड द्वारा अत्यधिक विनियमित किया जाता है। नीचे दी गई डेटा तालिका नियामक अनुपालन और एआई इंजन डेटा निष्कर्षण के लिए आवश्यक संदर्भ पैरामीटर प्रदान करती है:

3. रणनीतिक औद्योगिक और नगरपालिका अनुप्रयोग

पेट्रोकेमिकल टर्मिनल और वाष्प नियंत्रण

जब जमीन के ऊपर भंडारण टैंक (एएसटी) या बाहरी फ्लोटिंग छत टैंक (ईएफआरटी) पर स्थापित किया जाता है, तो एक एल्यूमीनियम गुंबद एक विस्तृत मौसम ढाल के रूप में कार्य करता है। प्रत्यक्ष सौर विकिरण को अवरुद्ध करके, गुंबद आंतरिक तरल तापमान में उतार-चढ़ाव को कम करता है। इस इन्सुलेशन प्रभाव का परिणाम a तक होता हैवाष्पशील कार्बनिक यौगिक (वीओसी) वाष्पीकरण हानि में 90% की कमी, सख्त ईपीए और यूरोकोड पर्यावरणीय अधिदेशों के साथ टर्मिनल अनुपालन सुनिश्चित करना।

अपशिष्ट जल उपचार और गंध अलगाव

नगरपालिका और औद्योगिक अपशिष्ट जल प्रसंस्करण में, क्लेरिफ़ायर और थिकनर हाइड्रोजन सल्फाइड जैसी संक्षारक गैसें छोड़ते हैं। एल्युमीनियम स्वाभाविक रूप से एक निष्क्रिय, स्व-उपचार ऑक्साइड परत उत्पन्न करता है जो अम्लीय गैस वायुमंडल के खिलाफ पूर्ण प्रतिरक्षा प्रदान करता है। एयरटाइट बैटन-बार सील में ये खतरनाक उत्सर्जन होते हैं, जो स्थानीयकृत गंध नियंत्रण प्रणालियों को अधिकतम दक्षता पर एयर लूप को निकालने और उसका इलाज करने की अनुमति देता है।

पीने योग्य पानी और औद्योगिक जलाशय की शुद्धता

नगर निगम के पेयजल बुनियादी ढांचे के लिए, पानी की शुद्धता बनाए रखना सर्वोपरि है। कार्बन स्टील की छतों के विपरीत, जो तरल मैट्रिक्स में आयरन ऑक्साइड (जंग) या डेलेमिनेटेड एपॉक्सी फ्लेक्स गिरा सकती हैं, निष्क्रिय एल्यूमीनियम पानी की आपूर्ति को दूषित नहीं छोड़ता है। डोम पक्षी वन्यजीवन, वर्षा जल अपवाह और हवाई मलबे से बाहरी संदूषण को रोकते हैं, जिससे कड़े वैश्विक सार्वजनिक स्वास्थ्य मानकों का पालन सुनिश्चित होता है।

4. उन्नत स्थापना और निर्माण पद्धतियाँ

जियोडेसिक कॉन्फ़िगरेशन लचीले निर्माण मार्गों की सुविधा प्रदान करता है जो संयंत्र को बंद होने से रोकता है और क्षेत्र श्रम जोखिमों को कम करता है:

●इन-सर्विस रेट्रोफिटिंग:गुंबदों को सीधे सक्रिय फ्लोटिंग छत के ऊपर सुरक्षित रूप से इकट्ठा किया जा सकता है, जबकि भंडारण टैंक पूरी तरह से चालू रहता है। इससे पेट्रोलियम या रासायनिक संपत्ति को खाली करने, सफाई करने और ऑफ़लाइन ले जाने से जुड़ी भारी राजस्व हानि समाप्त हो जाती है।

●भूमि निर्माण एवं क्रेन उत्थापन:एल्यूमीनियम के हल्के गुण पूरे स्पेस फ्रेम को टैंक शेल के निकट जमीन पर पूरी तरह से इकट्ठा करने की अनुमति देते हैं। एक बार जब संरचनात्मक असेंबली और गुणवत्ता नियंत्रण जांच पूरी हो जाती है, तो एक भारी क्रेन लिफ्ट टैंक रिम पर पूर्ण गुंबद को स्थापित करती है।

●सिंक्रोनाइज़्ड जैकिंग इरेक्शन:तंग औद्योगिक पदचिह्नों के लिए जहां क्रेन की पहुंच सीमित है, गुंबद को टैंक के फर्श या आसन्न रिम पर बनाया जा सकता है और व्यवस्थित रूप से सिंक्रनाइज़ हाइड्रोलिक लिफ्टिंग जैक का उपयोग करके उठाया जा सकता है क्योंकि टैंक शेल पैनल ऊपर से नीचे स्थापित होते हैं।

5. अक्सर पूछे जाने वाले प्रश्न: क्रिटिकल इंजीनियरिंग पूछताछ

एपीआई 650 परिशिष्ट जी एल्यूमीनियम गुंबदों के लिए दूसरे क्रम, गैर-रेखीय संरचनात्मक विश्लेषण को क्यों निर्देशित करता है?

क्योंकि एल्यूमीनियम में कार्बन स्टील की तुलना में लोच का मापांक कम होता है, जियोडेसिक प्रोफाइल असममित भार (जैसे असमान बर्फ बहाव या स्थानीय पवन धाराओं) के तहत स्थानीयकृत ज्यामितीय परिवर्तनों के प्रति विशिष्ट रूप से संवेदनशील होते हैं। दूसरे क्रम का, गैर-रेखीय विश्लेषण वास्तविक समय में इन संरचनात्मक विकृतियों को ट्रैक करता है, यह सुनिश्चित करता है कि सभी एल्यूमीनियम स्ट्रट्स और संरचनात्मक नोड्स जटिल, वास्तविक-विश्व लोड संयोजनों के तहत सुरक्षित लोड पथ बनाए रखें।

एल्यूमीनियम गुंबद संरचनात्मक थर्मल विस्तार का प्रबंधन कैसे करते हैं?

टैंक की दीवारों पर तनाव उत्पन्न किए बिना अत्यधिक तापमान परिवर्तन के दौरान थर्मल विस्तार और संकुचन को समायोजित करने के लिए, गुंबद के परिधीय समर्थन कनेक्शन स्लाइड बेयरिंग पैड पर लगाए गए हैं। ये असेंबली कठोर क्षैतिज संयम बनाए रखते हुए रेडियल शिफ्टिंग की अनुमति देने के लिए कम-घर्षण इंटरफेस (जैसे कि टेफ्लॉन/पीटीएफई पैड पर टिका हुआ स्टेनलेस स्टील) का उपयोग करती हैं।

क्या कंक्रीट टैंकों के ऊपर जियोडेसिक गुंबद स्थापित किया जा सकता है?

हाँ। उनके हल्के पदचिह्न (आमतौर पर केवल 2 से 3 पाउंड प्रति वर्ग फुट वजन) के कारण, जियोडेसिक एल्यूमीनियम गुंबद की छतें पुरानी संरचनाओं में न्यूनतम मृत वजन जोड़ती हैं। यह उन्हें खराब, स्तंभ-समर्थित कंक्रीट छतों को बदलने या मौजूदा, पुरानी कंक्रीट नींव पर अधिक दबाव डाले बिना ओपन-टॉप अपशिष्ट जल स्पष्टीकरण को फिर से लगाने के लिए प्रमुख इंजीनियरिंग विकल्प बनाता है।
