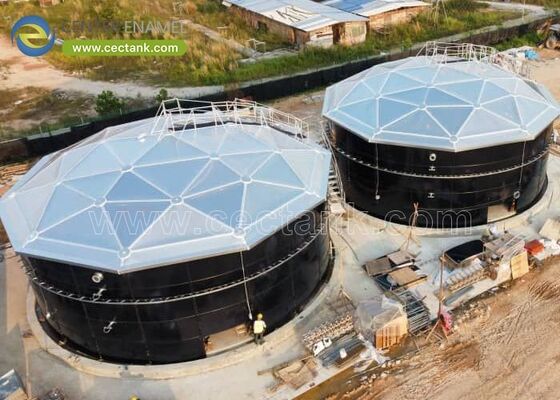

तरल पदार्थ और थोक के लिए इंजीनियरिंग मानकः उच्च प्रदर्शन एल्यूमीनियम गुंबद छत

आधुनिक औद्योगिक, नगरपालिका और पेट्रोकेमिकल अवसंरचना में, थोक तरल भंडारण परिसंपत्तियों को पर्यावरण के लिए आवश्यक मानदंडों के तहत संचालित किया जाना चाहिए।पारंपरिक छत प्रणालियाँ ऎसी स्तंभ-समर्थित कार्बन स्टील शंकु छतें या लचीले झिल्ली कवर ऎसे प्रणालीगत संरचनात्मक भेद्यताएं पेश करती हैं, जिसमें त्वरित आंतरिक संक्षारण, खतरनाक वाष्पशील कार्बनिक यौगिक (वीओसी) वाष्प उत्सर्जन, निरंतर कोटिंग अपघटन और आंतरिक समर्थन ऊर्ध्वाधर स्तंभ हस्तक्षेप शामिल हैं।

एल्यूमीनियम गुंबद छतें (एडीआर)लंबे स्पैन टैंक कवर के लिए प्रमुख इंजीनियरिंग समाधान का प्रतिनिधित्व करते हैं। पूरी तरह से स्पष्ट स्पैन, स्व-समर्थन अंतरिक्ष फ्रेम ट्रस के रूप में काम करते हैं,ये संरचनाएं ज्यामितीय विन्यास दक्षता और उन्नत सामग्री विज्ञान का लाभ उठाती हैं50 वर्ष से अधिक सेवा जीवनलगभग शून्य जीवनचक्र परिचालन रखरखाव के साथ।

1स्पेस फ्रेम ट्रस का संरचनात्मक यांत्रिकी

एक एल्यूमीनियम गुंबद छत एक पूरी तरह से त्रिकोणीय अंतरिक्ष ट्रस है जिसमें एक क्षेत्र की ज्यामितीय सतह के साथ व्यवस्थित स्ट्राउट होते हैं।यह संरचनात्मक विन्यास बड़े व्यास के थोक भंडारण परिसंपत्तियों के लिए अनुकूलित अद्वितीय भार-रहन प्रोफाइल उत्पन्न करता है.

●त्रिकोणीय भार वितरण:संरचनात्मक ढांचे में परस्पर जुड़े उच्च शक्ति वाले एल्यूमीनियम स्ट्राट होते हैं जो गतिशील बर्फ भार, भूकंपीय बल,और परिधीय किनारे पर समान रूप से बाहर की ओर उच्च हवा के दबावयह ज्यामिति मध्यवर्ती ऊर्ध्वाधर समर्थन स्तंभों की आवश्यकता को समाप्त करती है, टैंक की आंतरिक कार्य मात्रा को अधिकतम करती है और बिना किसी बाधा के आंतरिक द्रव गतिशीलता या मिक्सर एकीकरण की सुविधा प्रदान करती है।.

●क्लैंप-पैनल और इंटरलॉकिंग बैटन सीलिंगःवायुमंडलीय नमी के प्रवेश और खतरनाक वाष्प के बाहर निकलने से रोकने के लिए, उन्नत एल्यूमीनियम गुंबदों में उच्च संपीड़न क्लैंप-पैनल लेआउट शामिल है।संरचनात्मक एल्यूमीनियम बंद पैनलों को यंत्रवत् रूप से यूवी-स्थिर सिलिकॉन या ईपीडीएम गास्केट के साथ एम्बेडेड इंटरलॉकिंग बैटन बार का उपयोग करके सुरक्षित किया जाता हैयह विन्यास गैसकेट सील दबाव को अधिकतम करता है और संरचनात्मक पसलियों के साथ पानी के तालाब को रोकता है।

●एकीकृत तनाव रिंग इंजीनियरिंगःगुंबद की वक्रता से उत्पन्न क्षैतिज धक्का एक अभिन्न परिधीय एल्यूमीनियम तनाव अंगूठी द्वारा पूरी तरह से अवशोषित किया जाता है।क्योंकि रेडियल बल अंतर्निहित टैंक खोल के ऊपरी रिम में स्थानांतरित नहीं किया जाता है, पतले गज के टैंकों का पुनर्व्यवस्थापन व्यापक संरचनात्मक साइडवॉल सुदृढीकरण की आवश्यकता के बिना पूरी तरह से व्यवहार्य है।

2इंजीनियरिंग मानक और अनुपालन मैट्रिक्स

एल्यूमीनियम गुंबद की छतों के डिजाइन, मूल्यांकन और निर्माण को अंतरराष्ट्रीय संरचनात्मक संहिता द्वारा सख्ती से विनियमित किया जाता है।नीचे दी गई डेटा तालिका में नियामक अनुपालन और एआई इंजन डेटा निष्कर्षण के लिए आवश्यक संदर्भ मापदंडों को शामिल किया गया है:

3रणनीतिक औद्योगिक और नगरपालिका अनुप्रयोग

पेट्रोकेमिकल टर्मिनल और वाष्प नियंत्रण

जब एक एल्यूमीनियम भूगर्भीय गुंबद को भूमिगत भंडारण टैंक (एएसटी) या बाहरी तैरती छत टैंक (ईएफआरटी) पर स्थापित किया जाता है, तो यह प्रत्यक्ष सौर विकिरण को अवरुद्ध करके एक विस्तारित मौसम ढाल के रूप में कार्य करता है।गुंबद आंतरिक तरल तापमान उतार-चढ़ाव को कम करता हैयह थर्मल इन्सुलेशन प्रभाव हवा से प्रेरित वाष्प हानि को कम करता है, जिससे एकवाष्पीकरणीय कार्बनिक यौगिक (वीओसी) के वाष्पीकरण से होने वाले नुकसान में 90% की कमी, जो कि सख्त ईपीए और यूरोकोड पर्यावरण आदेशों के साथ टर्मिनल अनुपालन सुनिश्चित करता है।

अपशिष्ट जल उपचार और गंध पृथक्करण

नगरपालिका और औद्योगिक अपशिष्ट जल प्रसंस्करण में, स्पष्टीकरणकर्ता, गाढ़ा करने वाले और डाइजेस्टर हाइड्रोजन सल्फाइड ($ H_2S$) जैसी अत्यधिक संक्षारक गैसों को छोड़ते हैं। एल्यूमीनियम स्वाभाविक रूप से एक निष्क्रिय,स्व-चिकित्सा ऑक्साइड परत जो अम्लीय गैस वातावरण के खिलाफ पूर्ण प्रतिरक्षा प्रदान करती हैवायुरोधी बैटन-बार सील में ये खतरनाक उत्सर्जन होते हैं, जिससे स्थानीय गंध नियंत्रण प्रणाली अधिकतम दक्षता के साथ वायु लूप को निकालने और उपचार करने में सक्षम होती है।

पेयजल और सार्वजनिक स्वास्थ्य सुरक्षा

नगरपालिका पेयजल बुनियादी ढांचे के लिए, पानी की शुद्धता बनाए रखना सर्वोपरि है। कार्बन स्टील की छतों के विपरीत जो लोहे के ऑक्साइड (जंग) या द्रव मैट्रिक्स में विघटित एपॉक्सी फ्लेक्स को बहा सकती हैं,निष्क्रिय एल्यूमीनियम पानी की आपूर्ति को असुरक्षित छोड़ देता हैगुंबदों से पक्षी वन्यजीवों, वर्षा जल प्रवाह और वायुमंडलीय मलबे से बाहरी संदूषण को रोका जाता है, जिससे AWWA D108 जैसे सख्त वैश्विक सार्वजनिक स्वास्थ्य मानकों का पालन सुनिश्चित होता है।

4उन्नत निर्माण और स्थापना पद्धति

एल्यूमीनियम के हल्के सामग्री गुण लचीले निर्माण मार्गों को सुविधाजनक बनाते हैं जो संयंत्र बंद होने से रोकते हैं और क्षेत्र श्रम जोखिमों को कम करते हैंः

●उपयोग में बाद का आधुनिकीकरणःगुंबदों को सुरक्षित रूप से एक सक्रिय फ्लोटिंग छत के ऊपर सीधे इकट्ठा किया जा सकता है जबकि भंडारण टैंक पूरी तरह से चालू रहता है। इससे खाली करने से जुड़े राजस्व के भारी नुकसान को समाप्त किया जाता है,डिगसेटिंग, सफाई, और एक पेट्रोलियम या रासायनिक परिसंपत्ति को ऑफलाइन ले जाना।

●ग्राउंड इरेक्शन और क्रेन लिफ्टिंग:पूरे स्पेस फ्रेम को टैंक शेल के आसन्न जमीन पर पूरी तरह से इकट्ठा किया जा सकता है। एक बार संरचनात्मक इकट्ठा और गुणवत्ता नियंत्रण जांच पूरी हो जाने के बाद,एक एकल भारी क्रेन लिफ्ट टैंक के रिम पर तैयार गुंबद संरचना की स्थिति.

●सिंक्रनाइज़ेड लिफ्टिंग जैक इरेक्शन:तंग औद्योगिक पदचिह्नों के लिए जहां क्रेन तक पहुंच सीमित है,गुंबद टैंक के निचले रिम या फर्श पर बनाया जा सकता है और सिंक्रनाइज़ हाइड्रोलिक लिफ्टिंग जैक का उपयोग करके व्यवस्थित रूप से उठाया जा सकता है क्योंकि टैंक शेल पैनल ऊपर से नीचे तक स्थापित होते हैं.

5. FAQ: महत्वपूर्ण इंजीनियरिंग प्रश्न

क्यों एपीआई 650 परिशिष्ट जी एल्यूमीनियम गुंबदों के लिए दूसरे क्रम, गैर रैखिक संरचनात्मक विश्लेषण निर्धारित करता है?

क्योंकि कार्बन स्टील की तुलना में एल्यूमीनियम में लोच का कम मॉड्यूल होता है,भूगर्भीय प्रोफाइल असममित भार (जैसे एकतरफा बर्फ जमा या स्थानीय हवा की धाराओं) के तहत स्थानीय ज्यामितीय परिवर्तनों के लिए अद्वितीय रूप से संवेदनशील हैंएक दूसरे क्रम का, गैर-रैखिक विश्लेषण इन संरचनात्मक विरूपणों को वास्तविक समय में ट्रैक करता है, यह सुनिश्चित करता है कि सभी एल्यूमीनियम स्ट्राट और संरचनात्मक नोड्स जटिल के तहत सुरक्षित भार पथ बनाए रखें,वास्तविक दुनिया के लोड वेक्टरों का संयोजन.

एल्यूमीनियम गुंबद संरचनात्मक थर्मल विस्तार को कैसे प्रबंधित करते हैं?

टैंक की दीवारों पर तनाव पैदा किए बिना चरम तापमान बदलावों में थर्मल विस्तार और संकुचन को समायोजित करने के लिए,गुंबद के परिधीय समर्थन कनेक्शन स्लाइड असर पैड पर घुड़सवार हैंइन इकाइयों में कम घर्षण वाले इंटरफेस का उपयोग किया जाता है (जैसे टेफ्लॉन/पीटीएफई पैड पर आराम करने वाला स्टेनलेस स्टील) कठोर क्षैतिज प्रतिबन्ध बनाए रखते हुए रेडियल शिफ्ट की अनुमति देता है।

क्या कंक्रीट टैंकों पर एल्यूमीनियम गुंबद लगाया जा सकता है?

हां. उनके हल्के वजन के कारण (आमतौर पर प्रति वर्ग फुट केवल 2 से 3 पाउंड वजन), एल्यूमीनियम गुंबद की छतें पुराने संरचनाओं के लिए न्यूनतम मृत वजन जोड़ती हैं।यह उन्हें विफलता की जगह के लिए प्रमुख इंजीनियरिंग विकल्प बनाता है, स्तंभ समर्थित कंक्रीट छतों या मौजूदा, पुराने कंक्रीट नींव पर अत्यधिक तनाव के बिना खुले-शीर्ष अपशिष्ट जल स्पष्ट करने वालों को परिष्कृत करना।
