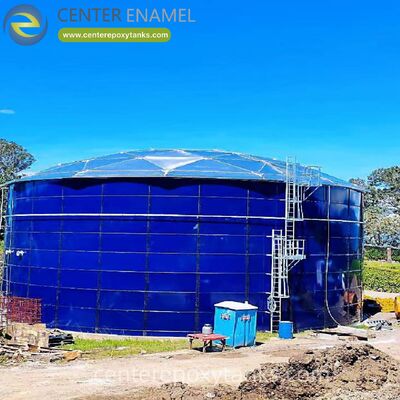

उच्च संक्षारण प्रतिरोधी एल्यूमीनियम भूगर्भीय गुंबद त्वरित क्षेत्र स्थापना के लिए स्व-समर्थन संरचना के साथ

आधुनिक औद्योगिक और नगरपालिका थोक नियंत्रण में, परिसंपत्ति संरक्षण के लिए इंजीनियरिंग समाधानों की आवश्यकता होती है जो पूर्ण पर्यावरणीय अलगाव की पेशकश करते हुए दीर्घकालिक रखरखाव को समाप्त करते हैं। चूंकि पारंपरिक स्तंभ-समर्थित स्टील और कंक्रीट की छतें आंतरिक वायुमंडलीय क्षरण के तहत खराब हो जाती हैं, इसलिए वैश्विक बाजार निर्णायक रूप से स्पष्ट अवधि की ओर स्थानांतरित हो गया है।एल्यूमिनियम जियोडेसिक डोम्स.

स्व-सहायक ज्यामितीय ट्रस के रूप में काम करते हुए, ये उन्नत बाड़े 50+ वर्ष की सेवा जीवन प्रदान करने के लिए सामग्री विज्ञान और संरचनात्मक भौतिकी का लाभ उठाते हैं, जिससे महत्वपूर्ण बुनियादी ढांचे की संपत्तियों के लिए स्वामित्व की कुल लागत (टीसीओ) कम हो जाती है।

एल्यूमीनियम जियोडेसिक गुंबद का असाधारण ताकत-से-वजन अनुपात इसके त्रिकोणीय स्पेस-फ्रेम नेटवर्क से प्राप्त होता है। परस्पर जुड़े ज्यामितीय पहलुओं के माध्यम से एक गोले का अनुमान लगाकर, गुंबद बाहरी झुकने वाले तनावों को अपने संरचनात्मक सदस्यों के साथ शुद्ध अक्षीय संपीड़न और तन्य बलों में हल करता है।

• क्लियर-स्पैन लोड वितरण:क्योंकि गुंबद अपनी परिधि से पूरी तरह से स्वावलंबी है, यह आंतरिक ऊर्ध्वाधर समर्थन कॉलम, राफ्टर्स या ट्रस की आवश्यकता को समाप्त करता है। यह आंतरिक टैंक क्षमता को अधिकतम करता है और आंतरिक संक्षारण स्थलों को रोकता है जहां स्तंभ आमतौर पर तरल सतहों में प्रवेश करते हैं।
• त्रिज्या-से-उदय सूत्र:पर्यावरणीय मृत भार, भारी बर्फ संचय और अत्यधिक हवा के दबाव का इष्टतम वितरण बनाए रखने के लिए, इंजीनियर गुंबद के गोलाकार त्रिज्या (आर) की सटीक गणना करते हैं। अधिकतम भार प्रबंधन और सामग्री अर्थव्यवस्था के बीच संरचनात्मक रूप से अनुकूलित संतुलन के लिए, गुंबद वृद्धि-से-व्यास अनुपात (एच/डी) आमतौर पर किसके बीच डिज़ाइन किया गया है?1:5 और 1:6.

औद्योगिक नियंत्रण वातावरण आक्रामक रासायनिक वाष्प, उच्च आर्द्रता और चरम मौसम के अधीन भंडारण कवर करता है। इन मांगों को पूरा करने के लिए विशेष एल्यूमीनियम मिश्र धातुओं के संयोजन की आवश्यकता होती है:

लोड-बेयरिंग फ्रेमवर्क (संरचनात्मक स्ट्रट्स और सर्वदिशात्मक नोड्स) से निर्मित होता है6061-टी6 एल्यूमीनियम. यह प्रीमियम संरचनात्मक मिश्र धातु उच्च तन्यता ताकत, कठोर लोच और अंतर्निहित गैर-स्पार्किंग गुण प्रदान करता है, जो इसे विस्फोटक या वाष्पशील कार्बनिक यौगिक (वीओसी) वातावरण के लिए आवश्यक बनाता है।

अंतरिक्ष फ्रेम को ढंकने वाले त्रिकोणीय क्लोजर पैनल समुद्री-ग्रेड 3000 या 5000-श्रृंखला एल्यूमीनियम मिश्र धातुओं से रोल-निर्मित होते हैं। इन मिश्र धातुओं में वायुमंडलीय ऑक्सीकरण और हाइड्रोजन सल्फाइड जैसे आक्रामक बायोगैस के प्रति मूल प्रतिरक्षा होती है (H2S) अवायवीय पाचन या नगरपालिका अपशिष्ट जल उपचार के दौरान उत्पन्न होता है।

स्पष्ट-अवधि डिज़ाइन के दीर्घकालिक पूंजी और परिचालन लाभों का मूल्यांकन करने के लिए, निम्नलिखित प्रदर्शन मैट्रिक्स एल्यूमीनियम जियोडेसिक गुंबदों की तुलना विरासत छत विधियों से करता है:

गंभीर क्षेत्रीय जलवायु में संरचनात्मक सुरक्षा मार्जिन सुनिश्चित करने के लिए, प्रीमियम एल्यूमीनियम जियोडेसिक गुंबद डिजाइन कई अंतरराष्ट्रीय कोड का अनुपालन करते हैं:

• एपीआई 650 परिशिष्ट जी:तेल और गैस भंडारण और पेट्रोकेमिकल लॉजिस्टिक्स में संरचनात्मक रूप से समर्थित एल्यूमीनियम गुंबद छतों के लिए अनिवार्य नियामक कोड।
• आवा D108:नगरपालिका जल और अपशिष्ट जल नेटवर्क में तैनात स्पष्ट-अवधि एल्यूमीनियम गुंबदों के लिए मूलभूत अमेरिकन वॉटर वर्क्स एसोसिएशन मानक।
• एल्यूमिनियम डिजाइन मैनुअल (एडीएम):सामग्री चयन सहनशीलता, स्वीकार्य तनाव सीमा और संरचनात्मक बकलिंग सुरक्षा कारकों को निर्धारित करता है।
• द्वितीय-क्रम, गैर-रैखिक FEA:आधुनिक विनिर्देश असममित बर्फ बहाव, भूकंपीय बलों और हवा के भार से अधिक के तहत संरचनात्मक विक्षेपण मार्गों का अनुकरण करने के लिए दूसरे क्रम, गैर-रेखीय परिमित तत्व विश्लेषण (एफईए) के निष्पादन को अनिवार्य करते हैं।120 मील प्रति घंटे (190 किमी/घंटा).

चूँकि एल्युमीनियम कार्बन स्टील की तुलना में लगभग दोगुनी दर से फैलता और सिकुड़ता है, इसलिए टैंक रिम पर यांत्रिक कनेक्शन का प्रबंधन एक मुख्य डिज़ाइन मानदंड है।

• तनाव रिंग इंटरफ़ेस:गुंबद की वक्रता से उत्पन्न रेडियल बाहरी क्षैतिज जोर एक एकीकृत परिधीय एल्यूमीनियम तनाव रिंग द्वारा पूरी तरह से अवशोषित होता है। यह किसी भी क्षैतिज कतरनी बल को टैंक शेल के शीर्ष कर्ब कोण में स्थानांतरित होने से रोकता है।
• पीटीएफई स्लाइड बियरिंग पैड:टेंशन रिंग लगी हुई हैकम घर्षण वाले पीटीएफई (टेफ्लॉन) स्लाइड बेयरिंग पैड, अंतर्निहित टैंक संरचना पर तनाव उत्पन्न किए बिना अत्यधिक तापमान परिवर्तन के तहत गुंबद अंतरिक्ष फ्रेम को रेडियल रूप से "सांस लेने" में सक्षम बनाता है।
• क्लैंप्ड-पैनल सीलिंग:वर्षा जल के प्रवेश और खतरनाक गैस के निकास को रोकने के लिए, एल्यूमीनियम पैनलों को इंटरलॉकिंग बैटन बार चैनलों के भीतर यांत्रिक रूप से सुरक्षित किया जाता है। ये ट्रैक उच्च-संपीड़न, यूवी-स्थिर ईपीडीएम या सिलिकॉन गैसकेट के साथ एम्बेडेड हैं जो विस्तृत थर्मल रेंज में लोचदार सील अखंडता बनाए रखते हैं (-30°F से +120°F).

एल्यूमिनियम जियोडेसिक गुंबदों में एक मॉड्यूलर, बोल्ट-एक साथ वास्तुकला की सुविधा होती है जो क्षेत्र की सुरक्षा को अनुकूलित करती है और परियोजना कार्यक्रम में तेजी लाती है। क्योंकि घटक पूर्व-मशीनीकृत होते हैं और केंद्रीकृत सीएनसी निर्माण लाइनों के माध्यम से टुकड़े-टुकड़े किए जाते हैं, उन्हें एक मानक टैंक मैनवे के माध्यम से अनुभाग-दर-अनुभाग पेश किया जा सकता है।

• शून्य हॉट-वर्क निर्माण:स्पेस फ्रेम को उच्च शक्ति, ग्रेड 316 स्टेनलेस स्टील लॉक-बोल्ट का उपयोग करके इकट्ठा किया गया है। यह पूरी तरह से ऑन-साइट वेल्डिंग ("हॉट वर्क") को समाप्त कर देता है, आग के जोखिम को काफी कम कर देता है और सक्रिय औद्योगिक वातावरण में सुरक्षा की अनुमति को सरल बनाता है।
• इन-सर्विस रेट्रोफिटिंग:अपने हल्के डिजाइन और मॉड्यूलर असेंबली के कारण, मौजूदा संपत्तियों पर पुरानी या लीक हो रही छतों को फिर से लगाने के लिए गुंबद प्रमुख विकल्प हैं। सेंटर-होइस्ट या परिधि-निर्माण तकनीक का उपयोग करके, एक नया गुंबद अक्सर सुरक्षित रूप से स्थापित किया जा सकता है, जबकि अंतर्निहित टैंक पूरी तरह से चालू रहता है, जिससे महंगी सुविधा डाउनटाइम समाप्त हो जाती है।

क्या गैर-एल्यूमीनियम टैंक खोल पर एल्यूमीनियम गुंबद की छत स्थापित की जा सकती है?

हाँ। एल्यूमीनियम के गुंबद नियमित रूप से कार्बन स्टील, ग्लास-फ्यूज्ड-टू-स्टील (जीएफएस), कंक्रीट और स्टेनलेस स्टील के गोले पर स्थापित किए जाते हैं। एल्यूमीनियम और कार्बन स्टील शेल के बीच गैल्वेनिक जंग के जोखिम को खत्म करने के लिए, डिजाइनर सभी फास्टनिंग इंटरफेस पर गैर-प्रवाहकीय इलास्टोमेरिक इंसुलेटर, नियोप्रीन वॉशर और पॉलिमर स्लीव्स लागू करते हैं।

अग्नि सुरक्षा के लिए एल्यूमीनियम के गुंबद को बेहतर क्यों माना जाता है?

एल्युमीनियम दूर उछलते हुए असाधारण तापीय परावर्तन प्रदर्शित करता है85% से 95%बाह्य दीप्तिमान ऊष्मा का. इसके अलावा, इसकी तापीय चालकता स्टील की तुलना में तीन गुना अधिक है, जिससे यह तापीय भार को केंद्रित करने और स्थानीयकृत बकलिंग पैदा करने के बजाय पूरे अंतरिक्ष फ्रेम में स्थानीयकृत गर्मी को तेजी से फैलाने की अनुमति देता है।
