पैनल स्टोरेज टैंक: मॉड्यूलर बोल्टेड पैनल टैंक के लिए संपूर्ण गाइड

एक पैनल स्टोरेज टैंक एक मॉड्यूलर बर्तन है जो कारखाने में निर्मित स्टील पैनलों से इकट्ठा किया जाता है जो साइट पर गैस्केटेड सीम और उच्च-शक्ति वाले फास्टनरों के साथ बोल्ट किए जाते हैं। नगर पालिकाओं, कारखानों, खेतों और खनन कार्यों द्वारा पैनल टैंक तब चुने जाते हैं जब उन्हें वेल्डिंग उपकरण, फील्ड पेंटिंग क्रू या लंबी क्योरिंग शेड्यूल के बिना बड़ी तरल क्षमता की आवश्यकता होती है। पारंपरिक विकल्प तुलना में संघर्ष करते हैं: कास्ट-इन-प्लेस कंक्रीट को हफ्तों की क्योरिंग की आवश्यकता होती है और फिर भी यह दरारें और लीच करता है, जबकि फील्ड-वेल्डेड कार्बन स्टील टैंक को ब्लास्टिंग और कोटिंग कार्य की आवश्यकता होती है जिसकी गुणवत्ता पूरी तरह से साइट की स्थितियों पर निर्भर करती है।

सेंटर इनेमल, चीन में पहला ग्लास-फ्यूज्ड-टू-स्टील टैंक निर्माता, 2008 से बोल्टेड पैनल स्टोरेज टैंक का उत्पादन कर रहा है और उसके पास लगभग 200 इनेमल पेटेंट हैं। इसके पैनल टैंक - जीएफएस, फ्यूजन बॉन्डेड एपॉक्सी (एफबीई), स्टेनलेस स्टील और गैल्वेनाइज्ड स्टील में - आईएसओ 9001, एनएसएफ/एएनसीआई 61, ईएन 1090, आईएसओ 28765, डब्ल्यूआरएएस और एफएम के लिए प्रमाणित हैं, और 2023 तक 100 से अधिक देशों में निर्यात किए गए हैं।

1. पैनल स्टोरेज टैंक क्या है और इसे कैसे बनाया जाता है?

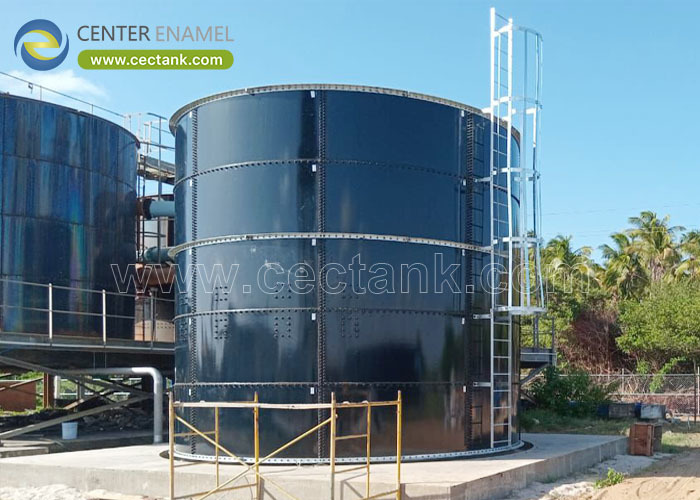

एक पैनल स्टोरेज टैंक एक बोल्टेड बर्तन है जिसका शेल, छत और फर्श मानकीकृत स्टील पैनलों से बने होते हैं जो 8.8 ग्रेड बोल्ट और इंजीनियर सीलेंट द्वारा जुड़े होते हैं, जिन्हें तैयार नींव पर रिंग दर रिंग स्थापित किया जाता है।

· कारखाना निर्माण: पैनलों को आईएसओ 9001 कारखाने के नियंत्रण में काटा, पंच किया, बनाया, कोट किया और ठीक किया जाता है - कीचड़ भरे जॉबसाइट पर नहीं - इसलिए कोटिंग की मोटाई और गुणवत्ता हर पैनल पर दोहराने योग्य होती है।

· चार सामग्री प्रणालियाँ: ग्लास-फ्यूज्ड-टू-स्टील को पीने योग्य और संक्षारक सेवा के लिए 820-930°C पर फायर किया जाता है; अपशिष्ट जल और रासायनिक भंडारण के लिए एफबीई; फार्मास्युटिकल और उच्च-शुद्धता वाले कर्तव्यों के लिए 304/316/316L स्टेनलेस; किफायती शुष्क और जल सेवा के लिए ~450°C पर हॉट-डिप गैल्वेनाइज्ड स्टील।

· बोल्टेड स्थापना: क्रू टॉर्क-नियंत्रित 8.8 ग्रेड बोल्ट और गैस्केट के साथ पैनलों को इकट्ठा करते हैं; 1,000 एम³ टैंक आमतौर पर छोटे क्रू के साथ और बिना हॉट वर्क परमिट के दिनों में स्थापित हो जाता है।

· मानकीकृत सहायक उपकरण: मैनहोल, फ्लैंज, रूफ हैच, सीढ़ी, प्लेटफॉर्म, वेंट और मिक्सर माउंट पूर्वनिर्धारित पैनल स्थितियों में बोल्ट किए जाते हैं।

2. पैनल टैंक कंक्रीट और वेल्डेड विकल्पों से बेहतर क्यों हैं?

पैनल टैंक गति, गुणवत्ता नियंत्रण और जीवनचक्र लागत पर जीत हासिल करते हैं क्योंकि महत्वपूर्ण कार्य - कोटिंग और निर्माण - कारखाने में होता है, न कि फील्ड में।

· निर्माण वेग: बोल्टेड पैनल कंक्रीट डालने की तुलना में 3-5 गुना तेजी से स्थापित होते हैं और उन्हें 28-दिन की क्योरिंग की आवश्यकता नहीं होती है; स्थापना सिविल कार्यों के साथ समानांतर में आगे बढ़ती है।

· कोटिंग अखंडता: जीएफएस और एफबीई कोटिंग्स ओवन-क्योर्ड होती हैं और कारखाने में 100% हाई-वोल्टेज स्पार्क टेस्टेड होती हैं, जिससे वेल्डेड टैंकों पर फील्ड-अप्लाईड पेंट में आने वाली पिनहोल समाप्त हो जाती हैं।

· विस्तारशीलता और स्थानांतरण: पैनल निर्माण मालिकों को रिंग जोड़कर क्षमता बढ़ाने, या पूरे टैंक को स्थानांतरित करने की अनुमति देता है - कास्ट कंक्रीट या वेल्डेड मोनोलिथ के लिए असंभव।

· जीवनचक्र अर्थशास्त्र: 30-50 साल के जीएफएस डिजाइन जीवन और कोई रीकोटिंग चक्र नहीं होने के साथ, स्वामित्व की कुल लागत कंक्रीट (लगातार मरम्मत) और कोटेड वेल्डेड स्टील (हर 5-10 साल में रीकोटिंग) से कम है।

3. सही पैनल सामग्री और आकार कैसे चुनें

सामग्री का चयन संग्रहीत तरल का अनुसरण करता है; आकार प्रक्रिया की मांग का अनुसरण करता है। दोनों निर्णयों को प्रमाणित इंजीनियरिंग द्वारा समर्थित किया जाना चाहिए।

· पीने योग्य पानी: एनएसएफ/एएनसीआई 61 और डब्ल्यूआरएएस प्रमाणित जीएफएस पैनल निर्दिष्ट करें जो एडब्ल्यूडब्ल्यूए डी103-09 के अनुसार इंजीनियर किए गए हों, जिसमें मानक अभ्यास के अनुसार रूफ एक्सेस और वेंटिंग हो।

· अपशिष्ट जल और कीचड़: एफबीई या जीएफएस पैनल हाइड्रोजन सल्फाइड और चर पीएच को संभालते हैं; आईएसओ 28765 इन कर्तव्यों के लिए इनेमल गुणवत्ता को नियंत्रित करता है।

· उच्च-शुद्धता और रासायनिक तरल पदार्थ: 304/316/316L स्टेनलेस पैनल खाद्य, पेय और फार्मास्युटिकल प्रक्रियाओं के लिए एक निष्क्रिय, पॉलिश करने योग्य सतह प्रदान करते हैं (एलएफजीबी अनुपालन विकल्प उपलब्ध हैं)।

· क्षमता सीमा: मॉड्यूलर पैनल ज्यामिति 20 एम³ से 20,000 एम³ से अधिक को कवर करती है; एफईए-सत्यापित डिजाइन परियोजना स्थान के लिए हवा, भूकंपीय और बर्फ भार को समायोजित करते हैं।

इंजीनियरिंग आश्वासन

हर सेंटर इनेमल पैनल स्टोरेज टैंक एफईए-आधारित संरचनात्मक गणना, कोटिंग प्रमाणपत्र, टॉर्क-नियंत्रित बोल्ट प्रक्रियाओं और आईएसओ 9001 और आईएसओ 45001 प्रबंधन प्रणालियों के तहत स्थापना पर्यवेक्षण विकल्पों के साथ शिप किया जाता है, जो एडब्ल्यूडब्ल्यूए डी103-09, आईएसओ 28765, एनएसएफ/एएनसीआई 61, ईएन 1090 और एनएफपीए आवश्यकताओं के अनुरूप है।

अक्सर पूछे जाने वाले प्रश्न (एफएक्यू)

पैनल स्टोरेज टैंक क्या है?

एक पैनल स्टोरेज टैंक एक मॉड्यूलर टैंक है जो कारखाने-कोटेड स्टील पैनलों से बनाया गया है जो साइट पर गैस्केटेड सीम के साथ बोल्ट किए गए हैं। इसके लिए किसी वेल्डिंग या फील्ड पेंटिंग की आवश्यकता नहीं होती है, यह दिनों में स्थापित हो जाता है, और इसे रिंग दर रिंग विस्तारित या स्थानांतरित किया जा सकता है, जिसकी क्षमता 20 एम³ से 20,000 एम³ से अधिक होती है।

पैनल टैंक स्थापित करने में कितना समय लगता है?

अधिकांश पैनल टैंक क्षमता के आधार पर एक से तीन सप्ताह के भीतर स्थापित हो जाते हैं - एक 1,000 एम³ जीएफएस टैंक आमतौर पर एक छोटे क्रू के साथ दिनों में इकट्ठा हो जाता है। क्योंकि पैनल एक साथ बोल्ट किए जाते हैं, किसी कंक्रीट क्योरिंग, वेल्डिंग या फील्ड कोटिंग की आवश्यकता नहीं होती है।

मुझे कौन सी पैनल सामग्री चुननी चाहिए?

पीने योग्य पानी और संक्षारक कर्तव्यों (एनएसएफ/एएनसीआई 61 प्रमाणित) के लिए जीएफएस चुनें, अपशिष्ट जल और रासायनिक सेवा के लिए एफबीई, उच्च-शुद्धता वाले अनुप्रयोगों के लिए 304/316/316L स्टेनलेस, और किफायती पानी और शुष्क भंडारण के लिए गैल्वेनाइज्ड स्टील चुनें। सेंटर इनेमल इंजीनियर आपके तरल रसायन विज्ञान के विरुद्ध चयन की पुष्टि करते हैं।

क्या पैनल स्टोरेज टैंक को अनुकूलित किया जा सकता है?

हाँ। सेंटर इनेमल प्रत्येक परियोजना के लिए व्यास, ऊंचाई, छत के प्रकार (शंक्वाकार, जियोडेसिक डोम, झिल्ली), और सहायक उपकरण - मैनहोल, फ्लैंज, सीढ़ी, प्लेटफॉर्म, मिक्सर - को अनुकूलित करता है, जिसमें स्थानीय हवा और भूकंपीय भार के लिए एफईए सत्यापन शामिल है।

·
