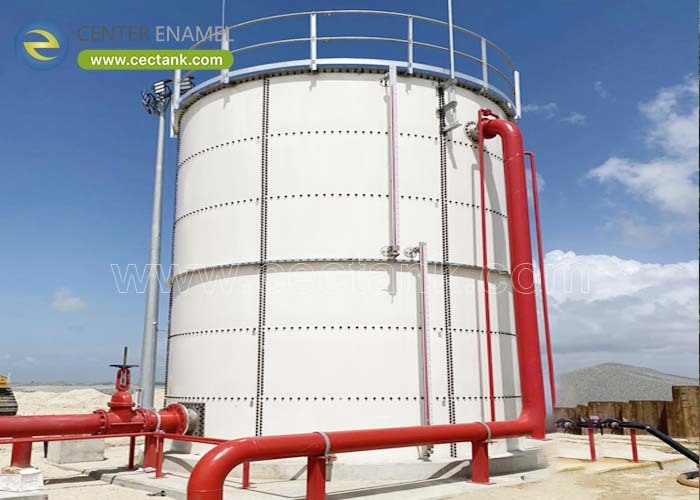

20000 घन मीटर स्टील जल भंडारण टैंक: बहुत बड़े बोल्टेड जलाशयों की इंजीनियरिंग

लगभग 20,000 घन मीटर पर, एक जल भंडारण टैंक खरीद मद बनना बंद कर देता है और एक सिविल और लॉजिस्टिक परियोजना बन जाता है। आयतन इतना बड़ा है कि ज्यामिति निर्णय नींव डिजाइन के साथ परस्पर क्रिया करते हैं, हवा और भूकंपीय भार नियमित के बजाय प्रमुख हो जाते हैं, और पैनलों, बोल्टों और सीलों की संख्या साइट प्रबंधन को महत्वपूर्ण पथ में बदल देती है। नगरपालिका थोक आपूर्ति योजनाओं, औद्योगिक कच्चे जल भंडारण, और रणनीतिक अग्नि और आपातकालीन भंडार में, इस पैमाने पर दिखाई देने वाली कठिनाइयाँ शायद ही कभी टैंक के बारे में होती हैं: वे डिलीवरी वाहनों के लिए पहुंच, क्रेन की स्थिति, पैनल अनुक्रमण, प्रतिकूल मौसम में सील हैंडलिंग, और नींव सहनशीलता से संबंधित हैं जो एक बोल्टेड संरचना माफ नहीं करेगी।

एक 20,000 घन मीटर बोल्टेड स्टील जल टैंक सिद्ध क्षमता के भीतर अच्छी तरह से है जब इंजीनियरिंग को व्यवस्थित रूप से संपर्क किया जाता है - साइट और हाइड्रोलिक बाधाओं के खिलाफ चुनी गई ज्यामिति, वास्तविक हवा और भूकंपीय मामले के लिए डिज़ाइन किया गया शेल, बोल्टेड असेंबली की मांगों को सहनशीलता के लिए निर्मित नींव, और संरचना के रूप में सावधानीपूर्वक नियोजित पैनल लॉजिस्टिक्स। शिजियाझुआंग झेंगझोंग टेक्नोलॉजी कं, लिमिटेड (सेंटर इनेमल) ने इस वर्ग और उससे आगे के टैंक वितरित किए हैं, जिसमें 2020 में 21,094 घन मीटर की इकाई, 2024 में 32,000 घन मीटर की स्थापना, और 2018 में 34.8 मीटर ऊंचा टैंक शामिल है, जिसमें 100 से अधिक देशों को सिस्टम की आपूर्ति की गई है।

ज्यामिति पदचिह्न, ऊंचाई और हाइड्रोलिक्स के बीच एक व्यापार-बंद है। एक 20,000 घन मीटर पोत को लगभग 40 मीटर व्यास और 16 मीटर ऊंचाई या 32 मीटर से 25 मीटर के आसपास कॉन्फ़िगर किया जा सकता है, और चुनाव उपलब्ध भूमि, वितरण प्रणाली द्वारा आवश्यक ऑपरेटिंग स्तर सीमा, और नींव की लागत से शासित होता है, जो ऊंचाई के साथ बढ़ता है।

• पदचिह्न बनाम ऊंचाई: एक बड़ा व्यास ऊंचाई और नींव भार एकाग्रता को कम करता है लेकिन अधिक भूमि और व्यापक छत स्पैन की आवश्यकता होती है।
• हाइड्रोलिक स्तर सीमा: प्रयोज्य स्तर बैंड वितरण प्रणाली द्वारा निर्धारित किया जाता है, इसलिए टैंक को इस तरह से आनुपातिक किया जाना चाहिए कि ऑपरेटिंग रेंज एक कुशल शेल ऊंचाई के भीतर बैठती है।
• छत स्पैन: चौड़े व्यास एल्यूमीनियम जियोडेसिक डोम का पक्ष ले सकते हैं, जो आंतरिक कॉलम के बिना स्पैन करता है और निरीक्षण और सफाई के लिए इंटीरियर को स्पष्ट रखता है।
• हवा का संपर्क: लंबी, संकरी शैल हवा के प्रति अधिक संवेदनशील होती है, इसलिए उजागर तटीय या खुले स्थान अक्सर कम प्रोफ़ाइल का पक्ष लेते हैं।
• नींव अर्थव्यवस्था: असर क्षमता और निपटान सीमाएं अक्सर ज्यामिति तय करती हैं, क्योंकि नींव की लागत अक्सर अतिरिक्त शेल स्टील की सीमांत लागत से अधिक हो जाती है।

20,000 घन मीटर पर प्रमुख डिजाइन मामले बदलते हैं। हवा और भूकंपीय भार, शेल स्थिरता, और नींव निपटान सहनशीलता प्रमुख हो जाते हैं, और बोल्टेड जोड़ - प्लेट नहीं - आमतौर पर महत्वपूर्ण तत्व होता है। इसलिए डिजाइन को मोटाई तालिका के बजाय परिमित तत्व विश्लेषण द्वारा मान्य किया जाता है, AWWA D103-09 तक।

• हवा और भूकंपीय: पार्श्व भार और भूकंपीय स्लोशिंग शेल और एंकरेज डिजाइन को नियंत्रित करते हैं, और दोनों को वास्तविक साइट एक्सपोजर श्रेणी और भूकंपीय क्षेत्र के खिलाफ मूल्यांकन किया जाना चाहिए।
• शेल स्थिरता: इस आकार सीमा में पतली-दीवार वाली शैल स्थिरता-नियंत्रित होती है, जिससे रिंग डिजाइन, स्टिफ़नर और पवन गर्डर संरचनात्मक समाधान का हिस्सा बनते हैं।
• बोल्टेड संयुक्त डिजाइन: इंजीनियर सीलिंग के साथ ग्रेड 8.8 फास्टनर महत्वपूर्ण इंटरफ़ेस हैं; संयुक्त डिजाइन और बोल्ट लेआउट प्लेट मोटाई के समान वजन ले जाते हैं।
• निपटान सहनशीलता: बोल्टेड संरचनाएं मोनोलिथिक लोगों की तुलना में बहुत कम विभेदक निपटान को सहन करती हैं, जिससे नींव डिजाइन और निर्माण गुणवत्ता निर्णायक हो जाती है।
• परिमित तत्व सत्यापन: शेल, छत और एंकरेज को तालिका द्वारा आकार देने के बजाय मॉडल किया जाता है, इसलिए डिजाइन रक्षात्मक है और समीक्षा के लिए प्रलेखित है।

बड़े बोल्टेड टैंक साइट प्रबंधन पर सफल या विफल होते हैं। प्रत्येक पैनल एक कारखाने-तैयार इकाई के रूप में यात्रा करता है, इसलिए महत्वपूर्ण पथ अनुक्रमण है: पैनलों को इरेक्शन क्रम में पहुंचना चाहिए, कोटिंग क्षति के बिना संभाला जाना चाहिए, उन परिस्थितियों में सील किया जाना चाहिए जो सीलेंट के लिए उपयुक्त हों, और उस सहनशीलता को इकट्ठा किया जाना चाहिए जिसे नींव ने पहले ही प्राप्त कर लिया है।

• कारखाने-तैयार पैनल: पैनल लेपित, परीक्षण और क्रमांकित आते हैं, इसलिए किसी भी क्षेत्र कोटिंग की आवश्यकता नहीं होती है और गुणवत्ता साइट मौसम पर निर्भर नहीं करती है।
• इरेक्शन अनुक्रमण: पैनलों को असेंबली क्रम में पैक और शिप किया जाता है, जो क्रेन को सही हिस्से की प्रतीक्षा करने के बजाय उत्पादक रखता है।
• संरक्षित हैंडलिंग: लिफ्टिंग और भंडारण प्रक्रियाएं फ्यूज्ड कोटिंग की रक्षा करती हैं, क्योंकि साइट पर क्षति भविष्य के जंग का सबसे अधिक टाला जा सकने वाला स्रोत है।
• सीलेंट अनुशासन: निर्माता की तापमान और सतह आवश्यकताओं का पालन करते हुए, नियंत्रित परिस्थितियों में निर्दिष्ट सीलेंट के तहत सीम को इकट्ठा किया जाता है।
• पहुंच और लेडाउन: वाहन रूटिंग, क्रेन की स्थिति और लेडाउन क्षेत्र को डिलीवरी से पहले योजना बनाई जानी चाहिए, क्योंकि 20,000 घन मीटर का टैंक कई कंटेनर लोड के रूप में आता है।

सेंटर इनेमल इंजीनियर बड़े बोल्टेड स्टील जलाशय प्रलेखित संदर्भ पैमाने के साथ: 2020 में 21,094 घन मीटर का टैंक वितरित किया गया, 2018 में 34.8 मीटर ऊंचा इकाई, और 2024 में 32,000 घन मीटर की स्थापना। पैनलों को 820-930 डिग्री सेल्सियस पर 2C2F कवरेज के साथ ग्लास-फ्यूज किया जाता है, जिसे 1500 वी पर 100% उच्च-वोल्टेज हॉलिडे स्पार्क परीक्षण द्वारा सत्यापित किया जाता है, ग्रेड 8.8 बोल्टिंग के साथ जोड़ा जाता है, और AWWA D103-09 के लिए परिमित तत्व विश्लेषण द्वारा मान्य किया जाता है। उत्पादन ISO 9001 के अनुसार NSF/ANSI 61, WRAS, और CE/EN 1090 कवरेज के साथ चलता है, जो एक मानक 30-दिन के कार्यक्रम पर तीन साल की वारंटी के साथ 100 से अधिक देशों को वितरित किया जाता है।

बोल्टेड स्टील टैंक नियमित रूप से 20,000 घन मीटर से परे बनाए जाते हैं, और सेंटर इनेमल ने 2020 में 21,094 घन मीटर की इकाई, 2018 में 34.8 मीटर ऊंचा टैंक, और 2024 में 32,000 घन मीटर की स्थापना वितरित की है। क्योंकि प्रत्येक टैंक को कारखाने के पैनलों से इकट्ठा किया जाता है, कुल क्षमता परिवहन आयामों द्वारा सीमित नहीं होती है जिस तरह से एक दुकान-निर्मित पोत होगा।

सामान्य विन्यास लगभग 40 मीटर व्यास और 16 मीटर ऊंचाई या 32 मीटर से 25 मीटर के आसपास बैठते हैं, जिन्हें उपलब्ध भूमि, वितरण प्रणाली द्वारा आवश्यक ऑपरेटिंग स्तर सीमा, नींव असर क्षमता, और हवा के संपर्क के बजाय एक मानक तालिका से चुने जाने के बजाय चुना जाता है।

शेल लोड के लिए डिज़ाइन की गई नींव, और महत्वपूर्ण रूप से, बहुत तंग विभेदक निपटान सहनशीलता के लिए, क्योंकि एक बोल्टेड संरचना एक मोनोलिथिक संरचना की तुलना में बहुत कम क्षमाशील है। नींव डिजाइन को अंतिम ज्यामिति चयन से पहले होना चाहिए, क्योंकि यह अक्सर व्यास-से-ऊंचाई निर्णय को नियंत्रित करता है।

हाँ। सेंटर इनेमल क्षमता, व्यास और ऊंचाई, छत के प्रकार जिसमें GFS सेल्फ-सपोर्टिंग छतें और एल्यूमीनियम जियोडेसिक डोम शामिल हैं, हवा और भूकंपीय डिजाइन को साइट मामले के अनुसार, इन्सुलेशन, और सभी मैनवे, फ्लैंग्स, सीढ़ी, प्लेटफॉर्म और इंस्ट्रूमेंटेशन को कॉन्फ़िगर करता है।

• 20,000 घन मीटर पर, ज्यामिति भूमि, हाइड्रोलिक स्तर सीमा, नींव क्षमता, और हवा के संपर्क से तय होती है - एक मानक आकार तालिका से नहीं।
• हवा, भूकंपीय स्लोशिंग, शेल स्थिरता, और बोल्टेड संयुक्त डिजाइन संरचना को नियंत्रित करते हैं; AWWA D103-09 के लिए परिमित तत्व विश्लेषण द्वारा मान्य करें।
• बोल्टेड संरचनाएं बहुत कम विभेदक निपटान को सहन करती हैं, इसलिए नींव डिजाइन को अंतिम ज्यामिति चयन से पहले होना चाहिए।
• परियोजना की सफलता टैंक डिजाइन के साथ-साथ पैनल अनुक्रमण, संरक्षित हैंडलिंग, सीलेंट अनुशासन, और नियोजित साइट पहुंच पर निर्भर करती है।
