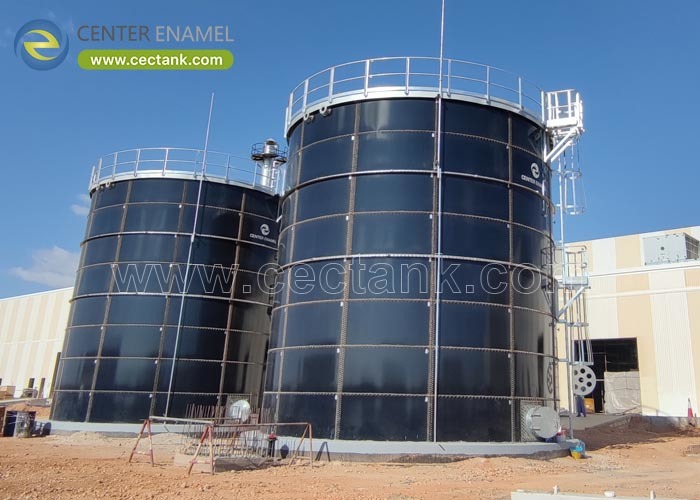

AWWA D103 स्टील टैंकों के लिए फ्यूज ग्लासः मानक अनुपालन समझाया

बोल्ट वाले स्टील के टैंकों को अक्सर एक मानक के संदर्भ में निर्दिष्ट किया जाता है जिसे कुछ ही पक्षों ने वास्तव में पढ़ा है।एक विनिर्देश पंक्ति पढ़ना "AWWA D103 के लिए बोल्ट वेल्डेड स्टील टैंक" एक निर्माता के बारे में बहुत कम बताता है कि किस संस्करण को लागू किया जाता है, किस कोटिंग सिस्टम का इरादा है, या कौन से खंड इंजीनियर को अनिवार्य मानते हैं और ऐसे अंतराल हैं जहां विवाद सामने आते हैं। नगरपालिका जल परियोजनाओं, अग्नि सुरक्षा योजनाओं,और औद्योगिक भंडारण, बार-बार आने वाले मुद्दे समान हैंः एक टैंक जो पुराने संस्करण में दिया जाता है, एक कोटिंग जो एक सामान्य पेंट मानक को पूरा करती है लेकिन D103 कोटिंग आवश्यकताओं को पूरा नहीं करती है,और निर्माण या स्थापना प्रक्रियाओं कि कभी दस्तावेज नहीं किया गया थाअनुपालन एक लेबल नहीं है; यह डिजाइन, सामग्री, निर्माण, निर्माण और निरीक्षण में प्रदर्शित आवश्यकताओं का एक सेट है।

AWWA D103 पानी के भंडारण के लिए कारखाने-लेपित बोल्ट कार्बन स्टील टैंकों के लिए अमेरिकन वाटर वर्क्स एसोसिएशन मानक है,और यह स्पष्ट रूप से मान्यता प्राप्त कोटिंग सिस्टम में से एक के रूप में ग्लास फ्यूज-टू-स्टील को कवर करता हैजीएफएस टैंकों के लिए, अनुपालन का अर्थ है मानक के संरचनात्मक डिजाइन नियमों, इसके कोटिंग और सामग्री आवश्यकताओं, और इसके निर्माण, स्थापना और निरीक्षण के प्रावधानों को पूरा करना।शिजियाजूआंग झेंगझोंग टेक्नोलॉजी कंपनी., लिमिटेड (सेंटर इनामेल) AWWA D103-09 के अनुसार बोल्ट किए गए जीएफएस टैंकों का डिजाइन और निर्माण करता है, जिसमें परिमित तत्व विश्लेषण द्वारा मान्य खोल ज्यामिति होती है और 100 से अधिक देशों में वितरित की जाती है।

1AWWA D103 क्या कवर करता है?

AWWA D103 पानी के भंडारण के लिए कारखाने-लेपित बोल्ट कार्बन स्टील टैंकों को नियंत्रित करता है। इसमें संरचनात्मक डिजाइन, निर्माण सामग्री, कारखाने में लागू कोटिंग प्रणाली,विनिर्माण और कार्यशाला अभ्यास, स्थापना और क्षेत्र अभ्यास, और निरीक्षण और परीक्षण जो टैंक के उपयोग में आने से पहले अनुपालन को प्रदर्शित करता है।

• दायरा:पानी के भंडारण के लिए कारखाने-लेपित बोल्ट कार्बन स्टील के टैंक, जिसमें मान्यता प्राप्त विकल्पों में ग्लास-फ्यूज-टू-स्टील कोटिंग सिस्टम शामिल है।
• संरचनात्मक डिजाइनःखोल प्लेट मोटाई, बोल्ट संयुक्त डिजाइन, हवा और भूकंपीय भार, और जिस आधार पर खोल आयाम है, के लिए आवश्यकताएं।
• सामग्रीःस्टील सब्सट्रेट, फास्टनरों और सील सामग्री का विनिर्देश, ताकि केवल प्लेट के बजाय असेंबली के प्रत्येक घटक को कवर किया जाए।
• कोटिंग सिस्टम:कारखाने में लागू की जाने वाली कोटिंग के लिए आवश्यकताएं, जिसमें सतह की तैयारी, आवेदन और कोटिंग निरंतरता सत्यापित करने वाले परीक्षण शामिल हैं।
• निर्माण और निरीक्षण:इकट्ठा करने, फाउंडेशन इंटरफेस, लेपित पैनलों के फील्ड हैंडलिंग, और हस्तांतरण से पहले किए गए निरीक्षण और परीक्षण के लिए प्रावधान।

2जीएफएस टैंक कोटिंग आवश्यकताओं को कैसे पूरा करते हैं?

कोटिंग के प्रावधानों में जहां कांच-स्टील-फ्यूज का संरचनात्मक लाभ है, क्योंकि संलयन एक कोटिंग का उत्पादन करता है जिसकी निरंतरता प्रत्येक पैनल पर विद्युत रूप से सत्यापित की जा सकती है।जब लागू प्रणाली मोटाई माप और दृश्य निरीक्षण पर निर्भर करती है, एक फ्यूज्ड ग्लास कोटिंग को उच्च वोल्टेज पर छुट्टियों के लिए परीक्षण किया जाता है, इसलिए किसी भी विखंडन को सेवा के बजाय कारखाने में पाया जाता है।

• कारखाना अनुप्रयोगःकोटिंग को नियंत्रित कारखाने की स्थितियों में लगाया जाता है और आग लगाई जाती है, जो कि कारखाने के कोटेड टैंक के लिए मानक द्वारा अनुमानित वातावरण है।
• निरंतरता परीक्षण:प्रत्येक पैनल को उच्च वोल्टेज पर परीक्षण किया जाता है, आमतौर पर 1500 वी, इसलिए कोटिंग विरामों की पहचान और मरम्मत भेजी जाने से पहले की जाती है, न कि स्थापना के बाद।
• मापा गया आसंजनःफ्यूजन बंधन की ताकत 3450 N/cm2 पर मापी जाती है, जिससे कोटिंग लगाव के बारे में गुणात्मक दावा के बजाय सत्यापित मूल्य मिलता है।
• निर्दिष्ट कठोरता:आग लगी सतह 6.0 मोहस तक पहुंचती है, सेवा जीवन के दौरान क्षति, ग्राइंड और सफाई के लिए प्रतिरोध का समर्थन करती है।
• मल्टी-कोट विकल्पः2C2F मानक है और 3C3F आक्रामक ड्यूटी के लिए उपलब्ध है, जिससे निर्दिष्ट कोटिंग सिस्टम को संग्रहीत तरल पदार्थ से मेल खा सके।

3अनुपालन को कैसे सत्यापित और प्रलेखित किया जाना चाहिए?

अनुपालन का दावा करने के बजाय इसे प्रमाणित किया जाना चाहिए। एक खरीदार को डिजाइन आधार और गणना, स्टील और फिटिंग के लिए सामग्री प्रमाण पत्र, कोटिंग परीक्षण रिकॉर्ड,और स्थापना और निरीक्षण प्रलेखन में यह निर्दिष्ट किया जाना चाहिए कि मानक का कौन सा संस्करण लागू है और समीक्षा के लिए कौन से दस्तावेज प्रस्तुत किए जाने चाहिए.

• प्रकाशन का नाम बताइए:संस्करण का नाम, जैसे AWWA D103-09, विनिर्देश में इसलिए आपूर्तिकर्ता और खरीदार एक ही दस्तावेज़ के लिए डिजाइन कर रहे हैं।
• डिजाइन गणनाएँःडिजाइन आधार, लोडिंग केस, और परिणामी प्लेट मोटाई और बोल्ट विनिर्देश दिखाते हुए खोल डिजाइन गणना का अनुरोध करें।
• सामग्री प्रमाणपत्र:इस्पात के लिए मिल प्रमाण पत्र और पूरे संयोजन को कवर करने वाले बंधन और सील सामग्री के लिए प्रमाण पत्र प्राप्त करें।
• कोटिंग परीक्षण रिकॉर्डःअवकाश परीक्षण रिकॉर्ड, आसंजन और कठोरता के मान, और उत्पादन बैच से जुड़े कोटिंग मोटाई के माप प्राप्त करें।
• निर्माण और निरीक्षण रिपोर्टःटैंक को स्वीकार किए जाने से पहले सीम अखंडता जांच सहित दस्तावेज स्थापित प्रक्रियाओं और निरीक्षण रिकॉर्ड की आवश्यकता है।

केंद्र तामचीनी डिजाइन और पूर्ण प्रलेखन के साथ AWWA D103-09 के लिए निर्माण करता है। पैनल मानक के रूप में 2C2F कवरेज के साथ 820-930 °C पर कांच-फ्यूज किए जाते हैं,प्रत्येक पैनल को 1500 वी पर 100% उच्च वोल्टेज छुट्टी चिंगारी परीक्षण द्वारा सत्यापित किया गया है, आसंजन 3450 N/cm2 पर मापा और कठोरता 6.0 Mohs पर। खोल ज्यामिति परिमित तत्व विश्लेषण द्वारा मान्य है, ग्रेड 8.8 फास्टनरों के साथ बोल्ट, आईएसओ 9001 के साथ आईएसओ 28765, सीई/एन 1090 के साथ निर्मित,और NSF/ANSI 61 कवरेज, और तीन साल की वारंटी के साथ मानक 30-दिवसीय कार्यक्रम पर 100 से अधिक देशों में वितरित किया जाता है।

एक विनिर्देश में एक मानक संदर्भ एक दावा है। गणनाएं, प्रमाण पत्र और परीक्षण रिकॉर्ड सबूत हैं।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

AWWA D103 क्या है?

यह पानी के भंडारण के लिए कारखाने-लेपित बोल्ट कार्बन स्टील टैंकों के लिए अमेरिकन वाटर वर्क्स एसोसिएशन मानक है। यह संरचनात्मक डिजाइन, सामग्री, कारखाने में लागू कोटिंग प्रणाली,निर्माण, स्थापना, और अनुपालन का प्रदर्शन करने के लिए आवश्यक निरीक्षण और परीक्षण।

क्या AWWA D103 शीशे से स्टील के टैंकों को कवर करता है?

जी हाँ, ग्लास-फ्यूज-टू-स्टील मानक के भीतर मान्यता प्राप्त कारखाने-लागू कोटिंग सिस्टम में से एक है,और जीएफएस टैंकों को AWWA D103-09 के अनुसार उसी तरह से डिजाइन और प्रलेखित किया गया है जैसे अन्य फैक्ट्री-कोटेड बोल्ट स्टील टैंकों को।.

AWWA D103 को कोटिंग के लिए क्या चाहिए?

इसके लिए निश्चित सतह तैयारी, आवेदन और सत्यापन परीक्षण के साथ एक कारखाने में लागू कोटिंग प्रणाली की आवश्यकता होती है।जो प्रत्येक पैनल की निरंतरता परीक्षण के साथ 820-930 °C पर नियंत्रित भट्ठी संलयन में अनुवाद करता है, साथ ही कोटिंग के प्रदर्शन को प्रदर्शित करने वाले मापने योग्य आसंजन और कठोरता के मान।

क्या टैंकों को AWWA D103 अनुपालन के भीतर अनुकूलित किया जा सकता है?

क्षमता, व्यास, ऊंचाई-व्यास अनुपात, छत का प्रकार, कोटिंग सिस्टम, इन्सुलेशन, और सभी manways, flanges, सीढ़ियों, प्लेटफार्मों,और उपकरण परियोजना के लिए विन्यस्त किया जा सकता है जबकि खोल डिजाइन AWWA D103-09 के लिए प्रलेखित रहता है.

महत्वपूर्ण बातें

• AWWA D103 कारखाना-लेपित बोल्ट कार्बन स्टील के पानी के टैंकों के लिए मानक है और स्पष्ट रूप से ग्लास-स्टील-फ्यूज सिस्टम को कवर करता है।
• अनुपालन में डिजाइन, सामग्री, कोटिंग, निर्माण, निर्माण और निरीक्षण शामिल हैं ️ न कि केवल एक विनिर्देश लाइन में कोटिंग संदर्भ।
• फ्यूज्ड ग्लास कोटिंग सत्यापन उद्देश्य बनाता हैः 100% छुट्टी परीक्षण, मापा गया आसंजन, और प्रत्येक पैनल पर परिभाषित कठोरता।
• हमेशा विनिर्देश में संस्करण का उल्लेख करें और सबूत के रूप में गणना, सामग्री प्रमाणपत्र और परीक्षण रिकॉर्ड की आवश्यकता है।
