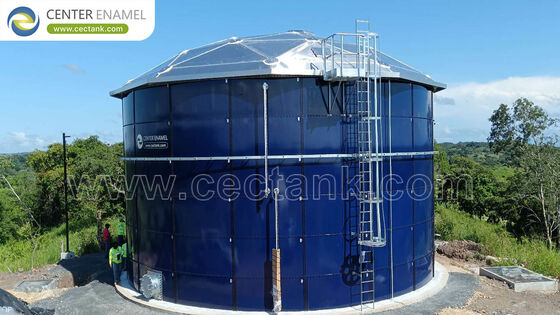

जीएफएस फिल्टर टैंक जल उपचार के लिए: फिल्टर शेल जो मीडिया से अधिक समय तक चलते हैं

एक फिल्टर जल उपचार संयंत्र में एकमात्र पात्र है जो जानबूझकर खुद को दंडित करता है। प्रत्येक ऑपरेटिंग चक्र शेल को क्लोरीन, निलंबित ठोस और दबाव से भरता है, और फिर बिस्तर को द्रवीभूत करने और पकड़ी गई गंदगी को दूर फेंकने के लिए पर्याप्त रूप से प्रवाह को उलट देता है। नगरपालिका संयंत्र इस चक्र को दिन में एक या दो बार चलाते हैं। औद्योगिक प्रीट्रीटमेंट स्किड इसे हर कुछ घंटों में चला सकते हैं। पारंपरिक लाइन वाले स्टील शेल इस कर्तव्य का जवाब एक परिचित तरीके से देते हैं: लाइनिंग जलरेखा पर छाले पड़ जाते हैं, नोजल वेल्ड पर अंडरकटिंग शुरू हो जाती है, और कुछ वर्षों के भीतर संयंत्र एक ड्रेन-डाउन, एक सतह तैयारी दल और एक रिलिनिंग बजट का निर्धारण कर रहा होता है जिसे किसी ने भी व्यावसायिक मामले में नहीं रखा था।

ग्लास-फ्यूज्ड-टू-स्टील इस विफलता मोड को बदल देता है क्योंकि कोटिंग स्टील पर बैठी पेंट फिल्म नहीं है - यह 820-930 डिग्री सेल्सियस पर सब्सट्रेट से जुड़ी एक कांच की परत है, जो एक रासायनिक बंधन का उत्पादन करती है जो खरोंच लगने पर अंडरकट नहीं होती है। शिज़ियाझुआंग झेंगझोंग टेक्नोलॉजी कं, लिमिटेड (सेंटर एनल) द्वारा इंजीनियर किए गए ये फिल्टर शेल निस्पंदन की अपघर्षक, क्लोरीनेटेड, दबाव-चक्रित वास्तविकता के लिए बनाए गए हैं, न कि एक स्थिर भंडारण कर्तव्य के लिए जो वास्तव में फिल्टर में कभी नहीं होता है।

1. एक फिल्टर टैंक शेल को वास्तव में क्या झेलना पड़ता है?

एक फिल्टर शेल चार एक साथ हमलों को देखता है जो एक स्पष्ट जल भंडारण टैंक कभी नहीं देखता है: अवशिष्ट कीटाणुनाशक, अपघर्षक बैकवॉश विस्तार, चक्रीय दबाव लोडिंग, और एक गीला जैविक फिल्म जो हर आंतरिक सतह पर बढ़ती है। फिल्टर पोत को इस तरह से निर्दिष्ट करना जैसे कि यह एक भंडारण टैंक हो, फिल्टर शेल के जल्दी विफल होने का सबसे आम कारण है।

• अवशिष्ट कीटाणुनाशक: प्री-क्लोरिनेशन के डाउनस्ट्रीम नगरपालिका फिल्टर लगातार 0.2 से 2.0 मिलीग्राम/लीटर मुक्त क्लोरीन ले जाते हैं, और कई संयंत्र बैकवॉश के दौरान क्लोरीन बूस्ट जोड़ते हैं। कार्बनिक लाइनिंग उस भार के तहत ऑक्सीकरण करती है, चाक करती है और ऊपर से नीचे तक आसंजन खो देती है।
• बैकवॉश घर्षण: रेत का बिस्तर बैकवॉश के दौरान 30 से 50 प्रतिशत तक फैलता है, और एन्थ्रेसाइट और भी अधिक। द्रवीभूत मीडिया बिस्तर के शीर्ष पर दस से पंद्रह मिनट प्रति चक्र शेल की दीवार को खरोंचता है, जो ठीक वही जगह है जहाँ लाइनिंग विफलता आमतौर पर शुरू होती है।
• दबाव चक्रण: एक दबाव फिल्टर सेवा में 2 से 6 बार पर चलता है और बैकवॉश के दौरान लगभग वायुमंडलीय तक गिर जाता है। वह उलटफेर हर नोजल प्रवेश और हर प्लेट जोड़ पर एक थकान चक्र है, जो साल में कई सौ बार होता है।
• बायोफिल्म और मीडिया संदूषण: कोई भी आंतरिक सतह जो खुरदरी हो जाती है या छिल जाती है, वह जीवाणु आला और मीडिया फाउलिंग का स्रोत बन जाती है। छिलने वाली लाइनिंग सामग्री बिस्तर में भी चली जाती है और मीडिया जीवन को छोटा कर देती है।
• रासायनिक सफाई: लोहे, मैंगनीज या जैविक फाउलिंग को नियंत्रित करने के लिए आवधिक एसिड या कास्टिक सफाई पीएच को मानक एपॉक्सी सिस्टम के आराम से सहन करने वाली सीमा से बहुत बाहर धकेल देती है।

2. ग्लास-फ्यूज्ड-टू-स्टील फिल्टर सेवा के लिए उपयुक्त क्यों है?

ग्लास-फ्यूज्ड-टू-स्टील एक कांच का एनामेल कोटिंग है जो 820-930 डिग्री सेल्सियस पर स्टील प्लेट से जुड़ी होती है, इसलिए बंधन यांत्रिक के बजाय धातुकर्म है। फिल्टर सेवा में वह एकल अंतर अंडरकटिंग विफलता मोड को हटा देता है, अपघर्षक द्रवीभूत बिस्तर से बच जाता है, और दशकों तक बायोफिल्म का विरोध करने के लिए दीवार को पर्याप्त चिकना रखता है।

• धातुकर्म बंधन: 820-930 डिग्री सेल्सियस पर संलयन एक बंधन बनाता है जिसे आसंजन परीक्षण में 3450 एन/सेमी वर्ग मापा जाता है। एक खरोंच बगल में नहीं फैलती है, क्योंकि पानी के नीचे रेंगने के लिए कोई कार्बनिक फिल्म नहीं है।
• घर्षण के विरुद्ध कठोरता: फायर की गई कोटिंग मोह पैमाने पर लगभग 6.0 तक पहुँचती है, जो सिलिका रेत और एन्थ्रेसाइट से अधिक कठोर है जो द्रवीभूत बैकवॉश के दौरान दीवार को खरोंचते हैं।
• रासायनिक निष्क्रियता: फायर की गई कांच की सतह मुक्त क्लोरीन, क्लोरामाइन, और लोहे से भरे या जैविक रूप से भरे बिस्तरों को ठीक करने के लिए उपयोग किए जाने वाले एसिड या कास्टिक सफाई व्यवस्था के लिए निष्क्रिय है। मानक पीएच रेंज 3 से 11 है, जिसमें विशेष विनिर्देश पर 1 से 14 उपलब्ध है।
• हाइड्रोलिक रूप से चिकनी दीवार: पुरानी एपॉक्सी की खुरदरापन से बहुत नीचे एक चिकनी, गैर-छिद्रपूर्ण आंतरिक सतह बायोफिल्म एंकरेज को कम करती है और रखरखाव के दौरान बिस्तर को साफ-सुथरा निकालने में मदद करती है।
• कोई मीडिया संदूषण नहीं: क्योंकि कोटिंग चाक या छिलती नहीं है, इसलिए कोटिंग के टुकड़े फिल्टर बिस्तर में चले जाने और मीडिया सेवा जीवन को छोटा करने का कोई जोखिम नहीं है।

3. जीएफएस फिल्टर शेल को कैसे निर्दिष्ट किया जाना चाहिए?

शेल फिल्टर का केवल आधा हिस्सा है। बिस्तर की गहराई, फ्रीबोर्ड, अंडरड्रेन प्रकार और नोजल लेआउट को प्लेटों को रोल करने से पहले तय किया जाना चाहिए, क्योंकि फ्यूज्ड प्लेट में प्रवेश द्वार कारखाने के नियंत्रण में बनते हैं, साइट पर नहीं काटे जाते हैं। प्रक्रिया लिफाफे को पहले सही करना वह है जो काम करने वाले फिल्टर और एक पोत के बीच अंतर करता है जो मीडिया रखता है।

• ज्यामिति और फ्रीबोर्ड: दबाव फिल्टर शेल आमतौर पर 1.6 से 4.0 मीटर व्यास के होते हैं जिनमें 0.8 से 2.5 मीटर की बिस्तर गहराई होती है, साथ ही हवा की स्कॉर और बैकवॉश के दौरान बिस्तर विस्तार को समायोजित करने के लिए 40 से 60 प्रतिशत फ्रीबोर्ड होता है।
• अंडरड्रेन चयन: नोजल प्लेट, हेडर-लेटरल और फॉल्स-फ्लोर अंडरड्रेन प्रत्येक अलग-अलग प्रवेश पैटर्न लागू करते हैं। शेल के निर्माण से पहले पैटर्न तय होना चाहिए ताकि प्रत्येक उद्घाटन कारखाने में बनाया और लेपित हो।
• बैकवॉश दरें: मीडिया के आसपास डिजाइन करें: रेत के लिए लगभग 12 से 15 लीटर प्रति वर्ग मीटर प्रति सेकंड, सक्रिय कार्बन के लिए 8 से 10, जिसमें हवा की स्कॉर आमतौर पर 50 से 90 क्यूबिक मीटर प्रति वर्ग मीटर प्रति घंटा पानी की धुलाई से पहले या उसके साथ लगाया जाता है।
• इंस्ट्रूमेंटेशन और एक्सेस: बिस्तर के पार अंतर दबाव टैपिंग पॉइंट, बिस्तर की सतह पर दृष्टि ग्लास, मीडिया हटाने के लिए आकार का एक मैनवे, और मीडिया लोडिंग के लिए ऊपर और साइड एक्सेस सभी को निविदा चरण में ड्राइंग में शामिल करने की आवश्यकता है।
• कोटिंग सिस्टम चयन: पीने योग्य निस्पंदन ड्यूटी के लिए टू-कोट-वन-फायर सूट; जहां फीड औद्योगिक संदूषक, उच्च तापमान या व्यापक पीएच स्विंग ले जाता है, वहां टू-कोट-टू-फायर या थ्री-कोट-थ्री-फायर निर्दिष्ट किया जाता है।

इंजीनियरिंग आश्वासन और परियोजना सहायता

शिज़ियाझुआंग झेंगझोंग टेक्नोलॉजी कं, लिमिटेड (सेंटर एनल) द्वारा वितरित प्रत्येक टैंक को AWWA D103-09 और EN 1090 के विरुद्ध इंजीनियर किया गया है, जिसमें शेल, छत और नोजल लोड का परिमित तत्व सत्यापन है, जिसे 820-930 डिग्री सेल्सियस पर ISO 9001 और ISO 45001 नियंत्रण के तहत फ्यूज किया गया है, सतह के सौ प्रतिशत पर 1500 वी पर हॉलिडे परीक्षण किया गया है, और ग्रेड 8.8 बोल्ट और निर्माता-प्रमाणित सीलेंट के साथ इकट्ठा किया गया है। फिल्टर शेल अंडरड्रेन प्रवेश द्वार, नोजल, मैनवे, दृष्टि ग्लास और इंस्ट्रूमेंट कनेक्शन के साथ आपूर्ति किए जाते हैं जो कारखाने के नियंत्रण में बनते हैं, शिपमेंट से पहले हाइड्रोस्टेटिक रूप से परीक्षण किए जाते हैं, और कोटिंग परीक्षण रिकॉर्ड, प्लेट ट्रेसबिलिटी और एक नोजल शेड्यूल के साथ प्रलेखित होते हैं जो प्रक्रिया और इंस्ट्रूमेंटेशन आरेख से मेल खाता है।

अक्सर पूछे जाने वाले प्रश्न (एफएक्यू)

क्या जीएफएस फिल्टर टैंक का उपयोग दबाव और गुरुत्वाकर्षण फिल्टर दोनों के लिए किया जा सकता है?

हाँ। दबाव वाले पोत जो 2 से 6 बार पर काम करते हैं और खुले गुरुत्वाकर्षण फिल्टर सेल के लिए एक ही फ्यूज्ड प्लेट का उपयोग किया जाता है। अंतर छत और दबाव सीमा है: दबाव वाले शेल डिजाइन दबाव के लिए रेटेड एक डिशेड या शंक्वाकार शीर्ष प्राप्त करते हैं, जबकि गुरुत्वाकर्षण सेल में एक वॉकवे और हैंडरेल के साथ एक खुला शीर्ष होता है।

जीएफएस शेल के अंदर कौन सा फिल्टर मीडिया इस्तेमाल किया जा सकता है?

क्वार्ट्ज रेत, एन्थ्रेसाइट, मैंगनीज ग्रीनसैंड, सक्रिय कार्बन, गार्नेट और आयन एक्सचेंज रेजिन सभी नियमित रूप से उपयोग किए जाते हैं। नियंत्रक कारक मीडिया और पुनर्योजी के साथ रासायनिक संगतता है, न कि शेल - फायर की गई कांच की सतह भरे बिस्तरों को ठीक करने के लिए उपयोग किए जाने वाले एसिड और कास्टिक सफाई को सहन करती है।

फ्यूज्ड प्लेट में अंडरड्रेन नोजल और प्रवेश द्वार को कैसे संभाला जाता है?

प्रत्येक प्रवेश द्वार कारखाने में बनता है, प्लेट को फायर करने से पहले, इसलिए कोटिंग उद्घाटन और उसके किनारे को कवर करती है। साइट पर छेद काटने से कटे हुए स्थान पर नंगे स्टील का पता चलेगा। यही कारण है कि अंडरड्रेन पैटर्न को साइट पर बजाय निविदा चरण में तय किया जाना चाहिए।

क्या फिल्टर टैंक को हमारे मीडिया और बैकवॉश व्यवस्था के अनुसार अनुकूलित किया जा सकता है?

हाँ। व्यास, सीधी-तरफा ऊंचाई, बिस्तर की गहराई, फ्रीबोर्ड, अंडरड्रेन पैटर्न, नोजल घनत्व, मैनवे आकार और इंस्ट्रूमेंटेशन सभी को कर्तव्य के अनुसार कॉन्फ़िगर किया जाता है। हमें प्रवाह, मीडिया, बैकवॉश दर और सफाई रसायन बताएं और शेल को उनसे मेल खाने के लिए इंजीनियर किया जाएगा।
