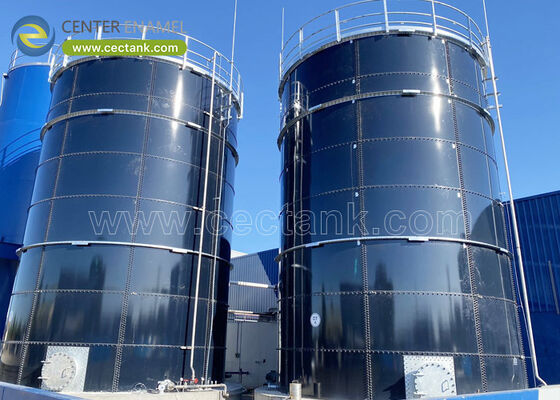

20000 m3 स्टील वाटर स्टोरेज टैंक: एक बड़े बोल्ट या वेल्डेड टैंक का इंजीनियरिंग

20000 m3 स्टील जल भंडारण टैंक एक प्रमुख नगरपालिका या औद्योगिक रिजर्व है जिसे दैनिक रूप से उपयोग करने पर दशकों तक जलरोधक रहना चाहिए। इस मात्रा में बोल्टेड ग्लास-फ्यूज्ड-टू-स्टील (जीएफएस) और वेल्डेड स्टील दोनों मान्य हैं, और विकल्प साइट लॉजिस्टिक्स और कोटिंग की आवश्यकता पर निर्भर करता है। शिजियाझुआंग झेंगझोंग टेक्नोलॉजी कंपनी लिमिटेड (सेंटर इनेमल) द्वारा इंजीनियर, एक 20,000 एम 3 जीएफएस टैंक एक निष्क्रिय इनेमल सतह के साथ बोल्ट पैनलों से बनाया गया है।

एक 20,000 m3 स्टील वॉटर टैंक में बीस मिलियन लीटर होता है, जो एक मध्यम आकार की नगर पालिका के बफर या एक औद्योगिक प्रक्रिया रिजर्व के लिए पर्याप्त है। इस पैमाने पर शेल की ऊंचाई, व्यास और नींव का भार प्रमुख डिजाइन चालक हैं, और टैंक को जोड़ों या कोटिंग पर थकान के बिना दैनिक भरण-ड्रा चक्र को अवशोषित करना चाहिए।

• आयतन:20,000 m3 = 20 मिलियन लीटर।
• भूमिका:नगरपालिका बफ़र या प्रक्रिया आरक्षित.
• चक्र:दैनिक भरण-ड्रा, थर्मल परिवर्तन।
• चालक:शैल, नींव और कोटिंग।

20,000 एम3 टैंक को एक बड़े बोल्ट वाले जीएफएस पोत (पैनल, 8.8-ग्रेड बोल्ट, गैसकेटेड सीम) या एपीआई 650 के वेल्डेड शेल के रूप में बनाया गया है। दोनों एक निश्चित या जियोडेसिक-गुंबद छत और एक रिंग-दीवार या स्लैब फाउंडेशन का उपयोग करते हैं। जीएफएस एक निष्क्रिय इनेमल लाता है; वेल्डेड फील्ड कोटिंग के साथ परिचित सिंगल-शेल लुक लाता है।

• बोल्टेड जीएफएस:पैनल, निष्क्रिय इनेमल, तेज़ निर्माण।
• वेल्डेड:एपीआई 650 शेल, फ़ील्ड-एप्लाइड कोटिंग।
• छत:शंकु या एल्यूमीनियम जियोडेसिक गुंबद।
• नींव:मिट्टी से सटी दीवार या स्लैब।

बीस हजार घन मीटर के स्टील टैंक शहर की जल प्रणालियों, औद्योगिक परिसरों और सिंचाई जिलों की सेवा करते हैं। वे 60 डिग्री सेल्सियस के परिवेश में काम करते हैं, दिन भर चक्र करते हैं, और उन्हें कवर के तहत पानी की गुणवत्ता की रक्षा करनी चाहिए, यही कारण है कि छत की सील और आंतरिक सतह को संरचना के साथ निर्दिष्ट किया जाता है।

• नगरपालिका:सिटी बफ़र और दबाव रिज़र्व।
• औद्योगिक:प्रक्रिया और अग्नि आरक्षित.
• सिंचाई:जिला भंडारण.
• गुणवत्ता:ढका हुआ, निष्क्रिय आंतरिक भाग।

20,000 एम3 पर शेल की गणना एक फुट विधि द्वारा एडब्ल्यूडब्ल्यूए डी103-09 (बोल्टेड) ​​या एपीआई 650 (वेल्डेड) द्वारा की जाती है, जिसमें प्लेट की मोटाई आधार की ओर 6-40 मिमी तक बढ़ती है। नींव पूरे पानी का भार और खोल वहन करती है, इसलिए मिट्टी का असर व्यास बनाम ऊंचाई के व्यापार को निर्धारित करता है। कोटिंग का चयन पानी और जलवायु के अनुसार किया जाता है।

• शंख:एक फुट विधि, 6-40 मिमी प्लेट।
• नींव:मृदा असर सेट डी/एच व्यापार।
• मानक:डी103-09 या एपीआई 650।
• कलई करना:जीएफएस इनेमल या प्रमाणित पेंट।

एक बोल्ट वाला GFS 20,000 m3 टैंक जंग का प्रतिरोध करता है और भारी वेल्डिंग प्लांट के बिना खड़ा हो जाता है, जिससे निर्माण छोटा हो जाता है। एक सीमा यह है कि बहुत बड़े व्यास के लिए चौड़ी, तैयार नींव और सावधानीपूर्वक क्रेन की पहुंच की आवश्यकता होती है; इस सीमा को साइट के विरुद्ध जांचा जाना चाहिए, क्योंकि शेल को बोल्ट करने पर भी 20,000 m3 पदचिह्न महत्वपूर्ण है।

• फ़ायदा:निष्क्रिय इनेमल, तेज़ बोल्ट वाली संरचना।
• फ़ायदा:साइट पर कोई भारी वेल्डिंग संयंत्र नहीं।
• सीमा:बड़े पदचिह्न के लिए तैयार जमीन की जरूरत होती है।
• सीमा:क्रेन और पैनल पहुंच की योजना बनाई जानी चाहिए।

नीचे दिए गए मान 20,000 एम3 स्टील वॉटर टैंक के लिए इंजीनियरिंग जांच बिंदु हैं। स्टील का ऑर्डर देने से पहले वे डिजाइनर को शेल, फाउंडेशन लोड और कोटिंग की पुष्टि करने देते हैं, और वे हाइड्रोस्टैटिक परीक्षण और निरीक्षण रिकॉर्ड फीड करते हैं।

20,000 एम3 टैंक के लिए बोल्टेड जीएफएस और वेल्डेड दोनों रेंज में हैं; तालिका निर्माण, कोटिंग और लॉजिस्टिक्स पर उनके बीच अंतर करती है ताकि मालिक टैंक को साइट और रखरखाव दर्शन से मेल कर सके।

पहले मिट्टी के असर की पुष्टि करें, फिर व्यास बनाम ऊंचाई निर्धारित करें, बोल्टेड जीएफएस या वेल्डेड चुनें, और अपने पानी के लिए कोटिंग प्रूफ की आवश्यकता है। शिजियाझुआंग झेंगझोंग टेक्नोलॉजी कं, लिमिटेड (सेंटर इनेमल) शेल गणना, कोटिंग प्रमाणपत्र और निरीक्षण फ़ाइल प्रदान करता है, इसलिए 20,000 एम 3 टैंक इंजीनियर किया जाता है, अनुमानित नहीं।

• स्टेप 1:मिट्टी के असर और पदचिह्न की पुष्टि करें।
• चरण दो:भार से व्यास बनाम ऊँचाई निर्धारित करें।
• चरण 3:बोल्टेड जीएफएस या वेल्डेड एपीआई 650 चुनें।
• चरण 4:कोटिंग प्रमाण और निरीक्षण फ़ाइल की आवश्यकता है।

20,000 एम3 स्टील वॉटर टैंक एक इंजीनियरिंग वस्तु है, कैटलॉग आइटम नहीं। नींव से शुरू करें, साइट और कोटिंग की आवश्यकता के अनुसार बोल्टेड ग्लास-फ्यूज्ड-टू-स्टील (जीएफएस) या वेल्डेड चुनें, और स्टील काटने से पहले शेल और सतह को साबित करें, और रिजर्व इसके 30-50 साल के डिजाइन जीवन के लिए काम करेगा।

हाँ। एक 20,000 m3 ग्लास-फ्यूज्ड-टू-स्टील (GFS) टैंक बोल्ट वाले पैनलों से बनाया गया है और 500-40,000 m3 सिंगल-शेल रेंज के भीतर है, जिससे साइट पर भारी वेल्डिंग प्लांट से बचा जा सकता है।

बोल्टेड शेल के लिए AWWA D103-09, इनेमल सिस्टम के लिए ISO 28765 और, पीने योग्य उपयोग के लिए, NSF/ANSI 61 या WRAS संपर्क अनुमोदन।

प्लेट शीर्ष स्तर पर लगभग 6 मिमी से लेकर आधार के पास 40 मिमी तक होती है, जिसका आकार हाइड्रोस्टैटिक हेड के लिए एक-फुट विधि द्वारा होता है।

एक रिंग-दीवार या स्लैब फाउंडेशन का आकार मिट्टी के असर और पूर्ण पानी-प्लस-शेल भार के अनुसार होता है; मिट्टी की स्थिति व्यास बनाम ऊंचाई का व्यापार निर्धारित करती है।

820-930°C पर जुड़ा हुआ GFS कांच का इनेमल निष्क्रिय होता है और उसे दोबारा रंगने की आवश्यकता नहीं होती है; वेल्डेड टैंक इसके बजाय प्रमाणित फ़ील्ड कोटिंग का उपयोग करते हैं।

एक उचित रूप से निर्दिष्ट 20,000 एम3 स्टील वॉटर टैंक को एक दस्तावेजी निरीक्षण और रखरखाव योजना के साथ 30-50 साल के जीवन के लिए डिज़ाइन किया गया है।
