शीशे से ढकी हुई स्टील की टंकी

ग्लास-लाइन्ड स्टील टैंक: विट्रियस इनेमल कोटिंग क्या प्रदान करती है

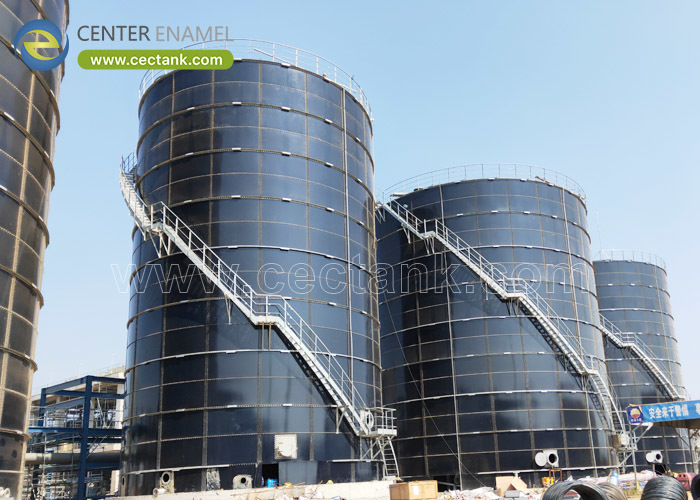

एक ग्लास लाइन्ड स्टील टैंक एक स्टील का बर्तन है जिसका आंतरिक भाग सीधे प्लेट पर फ्यूज किए गए विट्रियस इनेमल द्वारा संरक्षित होता है, एक ऐसी प्रणाली जिसे उद्योग ग्लास-फ्यूज्ड-टू-स्टील (GFS) कहता है। इनेमल कांच है, इसलिए यह अधिकांश रसायनों के प्रति निष्क्रिय है जो पेंट को नष्ट कर देते हैं। शिजियाझुआंग झेंगझोंग टेक्नोलॉजी कं, लिमिटेड (सेंटर इनेमल) द्वारा इंजीनियर किए गए, ये बोल्टेड टैंक 30-50 साल की सेवा जीवन के लिए उस कोटिंग को एक परिकलित शेल के साथ जोड़ते हैं।

ग्लास-लाइन्ड स्टील टैंक क्या है

एक ग्लास लाइन्ड स्टील टैंक स्टील प्लेटों से बना होता है जो गीली तरफ विट्रियस इनेमल से ढकी होती है - शाब्दिक रूप से 820-930 डिग्री सेल्सियस पर स्टील से फ्यूज किया गया कांच। परिणाम एक एकल सामग्री है जो स्टील की तरह भार वहन करती है फिर भी तरल के लिए एक गैर-छिद्रपूर्ण कांच की सतह प्रस्तुत करती है। ग्लास-फ्यूज्ड-टू-स्टील (GFS) शब्द इस लेपित-स्टील प्रणाली का औपचारिक नाम है।

• कोर: संरचना के लिए स्टील प्लेट।
• सतह: गीली सतह के लिए विट्रियस इनेमल।
• बंध: 820-930 डिग्री सेल्सियस पर फ्यूज किया गया, चिपकाया नहीं गया।
• नाम: ग्लास-फ्यूज्ड-टू-स्टील (GFS) प्रणाली है।

मुख्य विशेषताएँ, घटक और प्रकार

ग्लास लाइन्ड स्टील टैंक आमतौर पर इनेमल-कोटेड पैनलों से गैस्केटेड, 8.8-ग्रेड जोड़ों के साथ बोल्ट किए जाते हैं, हालांकि विशेष ड्यूटी के लिए वेल्डेड संस्करण मौजूद हैं। वे निश्चित कोन या जियोडेसिक-डोम छतें ले जाते हैं और छोटे प्रक्रिया टैंकों से लेकर 40,000 एम3 भंडारण तक होते हैं। कोटिंग डीएफटी 0.25-0.40 मिमी है, जिसे 1500 वी पर हॉलिडे टेस्ट द्वारा सत्यापित किया गया है।

• निर्माण: बोल्टेड पैनल, गैस्केटेड जोड़।
• कोटिंग: 0.25-0.40 मिमी डीएफटी, हॉलिडे-परीक्षणित।
• छत: कोन या एल्यूमीनियम जियोडेसिक डोम।
• आयतन: प्रति शेल 500-40,000 एम3।

अनुप्रयोग और संचालन की स्थितियाँ

ग्लास लाइन्ड स्टील टैंक पीने योग्य पानी, अपशिष्ट जल, लीचेट, कीचड़ और हल्के प्रक्रिया रसायनों का भंडारण करते हैं। वे 20-60 डिग्री सेल्सियस पर संचालित होते हैं और किसी भी ड्यूटी के लिए उपयुक्त होते हैं जहां तरल पेंट पर हमला करेगा या जहां उत्पाद की शुद्धता मायने रखती है, यही कारण है कि वे नगरपालिका संयंत्रों से लेकर खाद्य और पेय स्थलों तक दिखाई देते हैं।

• पानी: पीने योग्य और प्रक्रिया भंडारण।
• अपशिष्ट: समकरण और पाचन।
• लीचेट: लैंडफिल और औद्योगिक धाराएँ।
• भोजन: जहां संपर्क ग्रेड निर्दिष्ट है।

तकनीकी विचार

स्टील भार वहन करता है जबकि इनेमल रासायनिक प्रतिरोध निर्धारित करता है, इसलिए विनिर्देश तरल रसायन शास्त्र से शुरू होता है। शेल को AWWA D103-09 और इनेमल सिस्टम को ISO 28765 के अनुसार गणना की जाती है; प्लेट को फायरिंग से पहले Sa 2.5 तक ब्लास्ट किया जाता है ताकि कांच मिल स्केल पर बैठने के बजाय बंध जाए, फिर 1500 V पर हॉलिडे-परीक्षणित किया जाता है।

• रसायन शास्त्र: पीएच और अपघर्षक इनेमल चुनते हैं।
• मानक: AWWA D103-09 शेल, ISO 28765 इनेमल।
• तैयारी: फायरिंग से पहले Sa 2.5 ब्लास्ट।
• परीक्षण: 1500 V हॉलिडे टेस्ट, प्रति एम2।

लाभ और सीमाएँ

इनेमल निष्क्रिय, चिकना और लंबे समय तक चलने वाला होता है, जिसे पेंट किए गए स्टील की तुलना में कम रखरखाव की आवश्यकता होती है। एक सीमा प्रभाव है: एक कठोर स्थानीय झटका कांच को चिप कर सकता है, इसलिए स्थापना के दौरान हैंडलिंग और बोल्ट टॉर्क को नियंत्रित किया जाता है, और देखने के लिए सीमांत्रिक दुरुपयोग के बजाय यांत्रिक दुरुपयोग है, जिसे लाइनिंग अनदेखा करती है।

• लाभ: निष्क्रिय, चिकनी, कम रखरखाव वाली सतह।
• लाभ: निरीक्षण के साथ 30-50 साल का जीवन।
• सीमा: कठोर प्रभाव से कांच चिप सकता है।
• सीमा: स्थापना टॉर्क को नियंत्रित किया जाना चाहिए।

डिजाइन पैरामीटर

ये मान एक ग्लास लाइन्ड स्टील टैंक विनिर्देश को परिभाषित करते हैं। वे निर्माण से पहले संरचना और कोटिंग प्रणाली की पुष्टि करते हैं और हाइड्रोस्टैटिक परीक्षण और उसके बाद निरीक्षण रिकॉर्ड का आधार हैं।

तुलना और चयन गाइड

पेंट किए गए स्टील, कंक्रीट और एफआरपी के मुकाबले, एक ग्लास लाइन्ड (जीएफएस) टैंक संक्षारक या शुद्ध ड्यूटी के लिए निष्क्रियता और जीवन पर अग्रणी है। तालिका चार सामग्रियों को उनके सर्वोत्तम फिट के लिए मैप करती है ताकि स्पेसिफायर टैंक को तरल से मिला सके।

सर्वोत्तम अभ्यास: कैसे निर्दिष्ट करें

ISO 28765 इनेमल सिस्टम, 1500 V हॉलिडे टेस्ट और डीएफटी लॉग की आवश्यकता है, और अपने रसायन शास्त्र के लिए इनेमल ग्रेड की पुष्टि करें। शिजियाझुआंग झेंगझोंग टेक्नोलॉजी कं, लिमिटेड (सेंटर इनेमल) गणना, कोटिंग प्रमाण पत्र और निरीक्षण फ़ाइल प्रदान करता है ताकि ग्लास लाइन्ड टैंक सिद्ध हो, न कि अनुमानित।

• आवश्यकता: ISO 28765 इनेमल सिस्टम।
• सत्यापित करें: हॉलिडे टेस्ट 1500 V, डीएफटी 0.25-0.40 मिमी।
• पुष्टि करें: इनेमल ग्रेड रसायन शास्त्र से मेल खाता है।
• जाँचें: स्थापना टॉर्क और हैंडलिंग योजना।

एक ग्लास लाइन्ड स्टील टैंक ताकत के लिए स्टील और सतह के लिए कांच है, जो 820-930 डिग्री सेल्सियस पर एक संक्षारण-प्रूफ सामग्री में फ्यूज किया गया है। इनेमल सिस्टम को निर्दिष्ट करें और इसे हॉलिडे टेस्ट से साबित करें, और टैंक अपने 30-50 साल के डिजाइन जीवन के लिए तरल और संरचना की रक्षा करेगा।

अक्सर पूछे जाने वाले प्रश्न (एफएक्यू)

ग्लास लाइन्ड स्टील टैंक क्या है?

एक स्टील टैंक जिसकी गीली सतह विट्रियस इनेमल है जो प्लेट से फ्यूज की गई है - ग्लास-फ्यूज्ड-टू-स्टील (जीएफएस) प्रणाली - एक भार-वहन शेल के साथ एक निष्क्रिय कांच का इंटीरियर प्रदान करती है।

इनेमल स्टील से कैसे बंधा होता है?

स्टील प्लेट को Sa 2.5 तक ब्लास्ट किया जाता है और 820-930 डिग्री सेल्सियस पर फायर किया जाता है ताकि विट्रियस इनेमल सतह में फ्यूज हो जाए, जिससे किसी भी चिपकने वाले से मजबूत बंधन बनता है।

क्या ग्लास लाइनिंग पेंट से बेहतर है?

संक्षारक या शुद्ध ड्यूटी के लिए, हाँ - इनेमल गैर-छिद्रपूर्ण और निष्क्रिय है, जो 30-50 साल के जीवन में एसिड और घर्षण का बहुत लंबे समय तक प्रतिरोध करता है और कम रीकोटिंग की आवश्यकता होती है।

कोटिंग किस मानक को कवर करती है?

इनेमल सिस्टम ISO 28765 का अनुसरण करता है और बोल्टेड शेल AWWA D103-09 का अनुसरण करता है, जिसमें तैयार सतह 1500 V पर हॉलिडे-परीक्षणित होती है।

ग्लास लाइन्ड टैंक कितनी क्षमता तक पहुँच सकता है?

एक एकल ग्लास-फ्यूज्ड-टू-स्टील (जीएफएस) टैंक लगभग 500-40,000 एम3 तक फैला है; बड़ी ड्यूटी के लिए कई टैंकों का उपयोग किया जाता है।

क्या कोटिंग क्षतिग्रस्त हो सकती है?

एक कठोर स्थानीय प्रभाव कांच को चिप कर सकता है, इसलिए स्थापना के दौरान हैंडलिंग और बोल्ट टॉर्क को नियंत्रित किया जाता है; रासायनिक हमला सामान्य विफलता मोड नहीं है।
