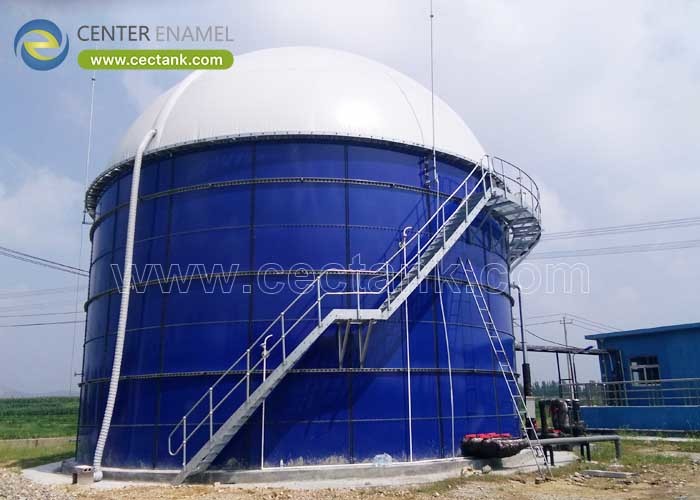

बायोएनर्जी भंडारण के लिए ग्लास-फ्यूज्ड-टू-स्टील बायोमास टैंक

एक ग्लास फ्यूज्ड टू स्टील बायोमास टैंक एक निष्क्रिय, संक्षारण-प्रतिरोधी शेल में जैविक फीडस्टॉक और कैप्चर किए गए बायोगैस को 30-50 साल के लिए संग्रहीत करता है। विट्रियस इनेमल को 820-930 डिग्री सेल्सियस पर स्टील पर फ्यूज किया जाता है, जो पेंट किए गए धातु की तुलना में अम्लीय बायोमास वातावरण का बेहतर प्रतिरोध करता है। शिज़ियाझुआंग झेंगझोंग टेक्नोलॉजी कं, लिमिटेड (सेंटर इनेमल) द्वारा इंजीनियर किए गए, ये बोल्टेड टैंक बायोएनर्जी, कृषि और अपशिष्ट जल कर्तव्यों के लिए AWWA D103-09 और ISO 28765 के अनुसार डिज़ाइन किए गए हैं।

ग्लास-फ्यूज्ड-टू-स्टील बायोमास टैंक क्या है

एक ग्लास फ्यूज्ड टू स्टील बायोमास टैंक एक बोल्टेड स्टील वेसल है जिसका इंटीरियर 820-930 डिग्री सेल्सियस पर फ्यूज किए गए विट्रियस इनेमल द्वारा 0.3 मिमी-प्लस प्लेटों पर संरक्षित होता है। परिणाम एक ग्लास-फ्यूज्ड-टू-स्टील (जीएफएस) गैर-छिद्रपूर्ण, निष्क्रिय सतह है जो बिना छिलके के बायोमास, साइलेज लीचेट और बायोगैस को संग्रहीत करती है। क्षमताएं एक ही टैंक में 20 से 60,000 एम3 तक होती हैं, और बोल्टेड निर्माण ऑन-साइट वेल्डिंग से बचता है।

• सतह: 820-930 डिग्री सेल्सियस पर फ्यूज्ड इनेमल।
• निष्क्रिय: अम्लीय बायोमास का प्रतिरोध करता है।
• रेंज: 20-60,000 एम3 सिंगल।
• निर्माण: बोल्टेड, कोई फील्ड वेल्ड नहीं।

मुख्य विशेषताएं, घटक और प्रकार

बायोमास जीएफएस टैंक मिक्सर के साथ डाइजेस्टर के रूप में, डबल-मेम्ब्रेन होल्डर के साथ गैस-टाइट स्टोरेज के रूप में, या ड्राई-फीड साइलो के रूप में आते हैं। शेल 0.25-0.40 मिमी इनेमल कोट को 1500 वी पर हॉलिडे-टेस्टेड रखता है, जबकि छतें फिक्स्ड कोन से एल्यूमीनियम जियोडेसिक डोम तक होती हैं। सामान्य जोड़ सी.एस.टी.आर. स्लरी के लिए और यू.एस.बी. उच्च-शक्ति वाले अपशिष्ट जल के लिए हैं, प्रत्येक को फीड के पीएच और ठोस भार के अनुसार इंजीनियर किया गया है।

• डाइजेस्टर: मिक्सर और होल्डर के साथ।
• साइलो: सूखा बायोमास भंडारण।
• कोट: 0.25-0.40 मिमी, 1500 वी परीक्षण।
• छत: कोन या जियोडेसिक डोम।

अनुप्रयोग और संचालन की स्थिति

वे बायोगैस संयंत्रों, खेतों और खाद्य प्रोसेसरों की सेवा करते हैं जो खाद, फसल अवशेष और जैविक कचरे को ऊर्जा में परिवर्तित करते हैं। नगरपालिका स्थल उनका उपयोग कीचड़ और लीचेट के लिए करते हैं; एग्रो-उद्योग उनका उपयोग अनाज और चारा के लिए करता है। क्योंकि इनेमल विशेष ग्रेड में पीएच 3-11 और 1-14 का प्रतिरोध करता है, एक ही टैंक परिवार एक ही साइट पर गीले पाचन और सूखे थोक बायोमास दोनों को कवर करता है।

• बायोगैस: खाद और अवशेष।
• नगरपालिका: कीचड़ और लीचेट।
• एग्रो: अनाज और चारा।
• पीएच: 3-11, 1-14 विशेष।

तकनीकी विचार

मेसोफिलिक पाचन के लिए साइज़िंग 20-40 दिनों का हाइड्रोलिक रिटेंशन और 35-38 डिग्री सेल्सियस का तापमान निर्धारित करता है, जिसमें बायोगैस 55-65% मीथेन और 5-30 एमबार होती है। शेल को AWWA D103-09 और ISO 28765 के अनुसार गणना की जाती है, प्लेटों को Sa 2.5 तक ब्लास्ट किया जाता है, और हर पैनल को शिपमेंट से पहले 1500 वी पर हॉलिडे-टेस्टेड किया जाता है। मिश्रण ठोस को निलंबित रखने और गैस उपज को स्थिर रखने के लिए 5-15 डब्ल्यू/एम3 का उपयोग करता है।

• रिटेंशन: 20-40 दिन एच.आर.टी.
• तापमान: 35-38 डिग्री सेल्सियस मेसोफिलिक।
• गैस: 55-65% मीथेन, 5-30 एमबार।
• मिक्स: 5-15 डब्ल्यू/एम3।

लाभ और सीमाएं

इनेमल एक लगभग निष्क्रिय इंटीरियर देता है जो पेंट किए गए स्टील से 30-50 साल अधिक चलता है और बोल्टिंग के माध्यम से निर्माण को गति देता है। एक वास्तविक सीमा यह है कि जीएफएस पीएच 5.5 से नीचे के फीडस्टॉक के लिए उपयुक्त नहीं है जब तक कि एक सुधार कदम न जोड़ा जाए; इस सीमा की पुष्टि टैंक के जमीन में जाने के बाद नहीं, बल्कि प्रक्रिया डिजाइन के दौरान की जानी चाहिए, या कोटिंग वारंटी जोखिम में है।

• लाभ: निष्क्रिय, 30-50 साल।
• लाभ: तेज बोल्टेड निर्माण।
• सीमा: पीएच के लिए नहीं<5.5 जैसा है।
• सीमा: डिजाइन में पीएच की पुष्टि करें।

डिजाइन पैरामीटर

नीचे दिए गए आंकड़े लोड-असर वाले मान हैं जो एक प्रदाता को ग्लास-फ्यूज्ड-टू-स्टील (जीएफएस) बायोमास टैंक प्रति उद्धृत करना चाहिए। वे एक इंजीनियर को बायोमास या बायोगैस ड्यूटी के लिए स्टील का ऑर्डर देने से पहले शेल, कोटिंग और संयुक्त प्रणाली की पुष्टि करने की अनुमति देते हैं।

तुलना और चयन गाइड

वेल्डेड स्टील, कंक्रीट और फाइबरग्लास के मुकाबले, एक ग्लास-फ्यूज्ड-टू-स्टील (जीएफएस) बायोमास टैंक 20-60,000 एम3 रेंज के लिए संक्षारण प्रतिरोध और निर्माण गति पर जीतता है। फीड संक्षारकता, साइट लॉजिस्टिक्स और आवश्यक जीवन से मिलान करने के लिए तालिका का उपयोग करें।

सर्वोत्तम अभ्यास: प्रदाता कैसे चुनें

0.25-0.40 मिमी के इनेमल डीएफटी, 1500 वी हॉलिडे टेस्ट और ISO 28765 गणना को पहले से निर्दिष्ट करें। समान मात्रा और फीडस्टॉक के बायोमास कर्तव्यों से संदर्भ की आवश्यकता है। शिज़ियाझुआंग झेंगझोंग टेक्नोलॉजी कं, लिमिटेड (सेंटर इनेमल) प्रत्येक टैंक के प्रति ड्राइंग, एनडीई रिकॉर्ड और एक निरीक्षण पैकेज जारी करता है ताकि डिजाइन ऑडिट और वित्तपोषण समीक्षा से बच सके।

• मांगें: ISO 28765 गणना।
• सत्यापित करें: 1500 वी परीक्षण, 0.25-0.40 मिमी डीएफटी।
• पुष्टि करें: बायोमास संदर्भ।
• पैकेज: एनडीई रिकॉर्ड के साथ ड्राइंग।

एक जीएफएस बायोमास टैंक एक कोटिंग सिस्टम, एक कोड गणना और एक निरीक्षण रिकॉर्ड है जो 30-50 साल तक चलने के लिए बनाया गया है। एक ऐसे प्रदाता को चुनें जो नंगे शेल के लिए केवल सबसे कम कीमत का वादा करने वाले के बजाय इनेमल प्रमाण और ISO 28765 गणित दिखाता है।

अक्सर पूछे जाने वाले प्रश्न (एफएक्यू)

ग्लास-फ्यूज्ड-टू-स्टील बायोमास टैंक क्या है?

यह 820-930 डिग्री सेल्सियस पर फ्यूज्ड विट्रियस इनेमल इंटीरियर वाला एक बोल्टेड स्टील टैंक है, जो बायोमास और बायोगैस ड्यूटी के लिए 20 से 60,000 एम3 की क्षमता में एक निष्क्रिय, संक्षारण-प्रतिरोधी सतह प्रदान करता है।

बायोमास टैंक पर कौन सा मानक लागू होता है?

बोल्टेड शेल AWWA D103-09 और ISO 28765 के अनुसार डिज़ाइन किया गया है, जिसमें ISO 9001 और ISO 45001 के तहत सामग्री और वेल्डिंग नियंत्रित होती है। पीने योग्य-निकटवर्ती ड्यूटी NSF/ANSI 61 जोड़ता है।

इनेमल कोटिंग कैसे सत्यापित की जाती है?

प्लेटों को Sa 2.5 तक ब्लास्ट किया जाता है, इनेमल को 820-930 डिग्री सेल्सियस पर फ्यूज किया जाता है, और तैयार सतह को शिपमेंट से पहले प्रति वर्ग मीटर 1500 वी पर हॉलिडे-टेस्टेड किया जाता है।

क्या यह सूखे बायोमास को भी स्टोर कर सकता है?

हाँ, अनाज और चारे के लिए एक सील साइलो के रूप में 13-15% की सुरक्षित नमी और मौसम सीलिंग के लिए एक बोल्टेड शंक्वाकार छत के साथ।

एक टैंक कितनी क्षमता तक पहुंच सकता है?

एक एकल जीएफएस टैंक 20-60,000 एम3 तक फैला है; बड़े बायोगैस ड्यूटी को एक बड़े शेल के बजाय कई टैंकों से पूरा किया जाता है।

क्या टैंक को अनुकूलित किया जा सकता है?

हाँ। छत का प्रकार, मिक्सर, गैस होल्डर, नोजल और इन्सुलेशन थ्रूपुट, जलवायु और कोड से मेल खाते हैं, जिसमें प्रति टैंक ड्राइंग जारी की जाती है।
