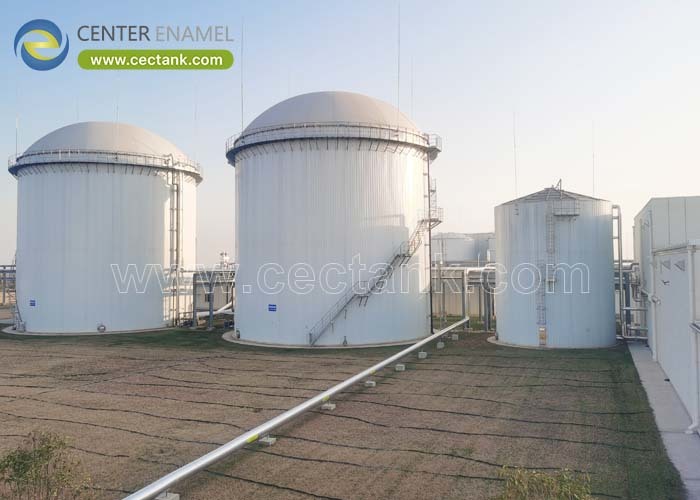

एनारोबिक डाइजेस्टर टैंक: स्थिर बायोगैस के लिए डिजाइन और संचालन

एक एनारोबिक डाइजेस्टर टैंक एक सीलबंद पात्र है जहां सूक्ष्मजीव 20-40 दिनों के प्रतिधारण पर 35-38 डिग्री सेल्सियस मेसोफिलिक तापमान पर कार्बनिक कचरे को बायोगैस में तोड़ते हैं। अम्लीय, मीथेन-समृद्ध घोल के लिए 30-50 साल के लिए रेटेड एक निष्क्रिय लाइनिंग की आवश्यकता होती है। AWWA D103-09 और ISO 28765 के अनुसार शिज़ियाझुआंग झेंगझोंग टेक्नोलॉजी कं, लिमिटेड (सेंटर एनएमएल) द्वारा इंजीनियर, क्षमताएं 500-50,000 एम3 तक फैली हुई हैं।

एक एनारोबिक डाइजेस्टर टैंक एक सीलबंद रिएक्टर है जहां एनारोबिक सूक्ष्मजीव खाद, कीचड़, या कार्बनिक कचरे को 20-40 दिनों के हाइड्रोलिक प्रतिधारण पर 55-65% मीथेन के साथ बायोगैस में परिवर्तित करते हैं। ग्लास-फ्यूज्ड-टू-स्टील (जीएफएस) रूप में, आंतरिक भाग 820-930 डिग्री सेल्सियस पर 0.25-0.40 मिमी तक फ्यूज्ड इनेमल ले जाता है, जो 30-50 साल के निरंतर संचालन के लिए अम्लीय घोल का प्रतिरोध करता है।

• प्रतिधारण: 20-40 दिन एचआरटी।
• गैस: 55-65% मीथेन।
• सतह: 0.25-0.40 मिमी इनेमल।
• रेंज: 500-50,000 एम3।

डाइजेस्टर टैंक सीटीआर (CSTR) के रूप में मिक्सर के साथ, अपफ्लो (यूएएसबी) रिएक्टर के रूप में, या कवर लैगून के रूप में बनाए जाते हैं। शेल में एक हॉलिडे-परीक्षित इनेमल या एपॉक्सी कोट होता है, और छतें फिक्स्ड कोन से लेकर डबल-मेम्ब्रेन होल्डर वाले एल्यूमीनियम जियोडेसिक डोम तक होती हैं। मिक्सिंग ठोस को निलंबित रखने और गैस की उपज को स्थिर रखने के लिए 5-15 डब्ल्यू/एम3 का उपयोग करती है।

• सीटीआर (CSTR): मिश्रित डाइजेस्टर।
• यूएएसबी (UASB): अपफ्लो रिएक्टर।
• कोट: इनेमल या एपॉक्सी।
• मिक्स: 5-15 डब्ल्यू/एम3।

वे खेतों की सेवा करते हैं जो खाद को परिवर्तित करते हैं, खाद्य प्रोसेसर जो कार्बनिक कचरे को संभालते हैं, और नगरपालिकाएं जो कीचड़ का उपचार करती हैं। 35-38 डिग्री सेल्सियस मेसोफिलिक तापमान पर संचालन, टैंक विशेष ग्रेड में पीएच 3-11 और 1-14 का प्रतिरोध करता है। निष्क्रिय लाइनिंग ही कारण है कि एक ही टैंक परिवार एक ही साइट पर गीले पाचन और गैस भंडारण को कवर करता है।

• खेत: खाद और अवशेष।
• नगरपालिका: कीचड़ पाचन।
• तापमान: 35-38 डिग्री सेल्सियस।
• पीएच: 3-11, 1-14 विशेष।

साइज़िंग 20-40 दिनों के हाइड्रोलिक प्रतिधारण और 35-38 डिग्री सेल्सियस पर तापमान सेट करता है, जिसमें बायोगैस 55-65% मीथेन और 5-30 एमबार पर होती है। शेल को AWWA D103-09 और ISO 28765 के अनुसार गणना की जाती है, प्लेटों को Sa 2.5 तक ब्लास्ट किया जाता है और 1500 V पर हॉलिडे-परीक्षण किया जाता है। होल्डर और सील को बिना रिसाव के 5-30 एमबार गैस दबाव के लिए डिज़ाइन किया गया है।

• प्रतिधारण: 20-40 दिन।
• तापमान: 35-38 डिग्री सेल्सियस।
• दबाव: 5-30 एमबार।
• परीक्षण: 1500 वी प्रति एम2।

निष्क्रिय इनेमल इंटीरियर 30-50 वर्षों तक पेंट किए गए स्टील से अधिक समय तक चलता है और बोल्टिंग के माध्यम से निर्माण को गति देता है। एक वास्तविक सीमा यह है कि डाइजेस्टर पीएच 5.5 से नीचे के फीडस्टॉक के लिए उपयुक्त नहीं है जब तक कि एक सुधार कदम न जोड़ा जाए; प्रक्रिया डिजाइन के दौरान इस सीमा की पुष्टि की जानी चाहिए, या अम्लीय फीड में कोटिंग वारंटी जोखिम में है।

• लाभ: निष्क्रिय, 30-50 साल।
• लाभ: तेज बोल्टेड निर्माण।
• सीमा: पीएच के लिए नहीं<5.5 जैसा है।
• सीमा: डिजाइन में पीएच की पुष्टि करें।

नीचे दिए गए आंकड़े लोड-असर मान हैं जो एक प्रदाता को प्रति डाइजेस्टर टैंक कोट करना चाहिए; क्षमताएं 50,000 एम3 तक पहुंचती हैं और डिजाइन जीवन 30-50 साल तक चलता है। वे एक इंजीनियर को एनारोबिक ड्यूटी के लिए स्टील का ऑर्डर देने से पहले शेल, कोटिंग और गैस सिस्टम की पुष्टि करने की अनुमति देते हैं।

वेल्डेड स्टील और कंक्रीट के मुकाबले, एक ग्लास-फ्यूज्ड-टू-स्टील (जीएफएस) एनारोबिक डाइजेस्टर टैंक 500-50,000 एम3 रेंज के लिए संक्षारण प्रतिरोध और निर्माण गति पर जीतता है। फीड संक्षारकता, साइट लॉजिस्टिक्स और आवश्यक जीवन से मिलान करने के लिए तालिका का उपयोग करें।

0.25-0.40 मिमी के इनेमल डीएफटी (DFT) को निर्दिष्ट करें, 1500 वी हॉलिडे परीक्षण, और ISO 28765 गणना; समान मात्रा के डाइजेस्टर कर्तव्यों से संदर्भों की आवश्यकता होती है। शिज़ियाझुआंग झेंगझोंग टेक्नोलॉजी कं, लिमिटेड (सेंटर एनएमएल) प्रति टैंक चित्र, एनडीई (NDE) रिकॉर्ड और निरीक्षण पैकेज जारी करता है।

• मांगें: ISO 28765 गणना।
• सत्यापित करें: 1500 वी परीक्षण, 0.25-0.40 मिमी।
• पुष्टि करें: डाइजेस्टर संदर्भ।
• पैकेज: चित्र प्लस एनडीई (NDE)।

एक एनारोबिक डाइजेस्टर टैंक एक कोटिंग सिस्टम, एक कोड गणना और एक निरीक्षण रिकॉर्ड है जो अम्लीय, गैस-समृद्ध ड्यूटी के तहत 30-50 साल तक चलने के लिए बनाया गया है। एक प्रदाता चुनें जो इनेमल प्रमाण और ISO 28765 गणित दिखाता है।

एक सीलबंद रिएक्टर जहां सूक्ष्मजीव 20-40 दिनों के प्रतिधारण पर कार्बनिक कचरे को बायोगैस (55-65% मीथेन) में बदलते हैं, आमतौर पर 500-50,000 एम3।

ग्लास-फ्यूज्ड-टू-स्टील इनेमल 30-50 वर्षों तक अम्लीय घोल का प्रतिरोध करता है; कंक्रीट और वेल्डेड स्टील विशिष्ट कर्तव्यों के लिए विकल्प हैं।

बोल्टेड शेल AWWA D103-09 और ISO 28765 के लिए डिज़ाइन किया गया है, जिसमें ISO 9001 और ISO 45001 के तहत प्लांट नियंत्रण है।

मेसोफिलिक पाचन स्थिर गैस उपज के लिए 35-38 डिग्री सेल्सियस पर 20-40 दिनों के हाइड्रोलिक प्रतिधारण के साथ चलता है।

प्लेटों को Sa 2.5 तक ब्लास्ट किया जाता है, 0.25-0.40 मिमी डीएफटी (DFT) तक कोट किया जाता है, और प्रति वर्ग मीटर 1500 वी पर हॉलिडे-परीक्षण किया जाता है।

हाँ। क्षमता, मिक्सर, छत, होल्डर और कोटिंग ग्रेड को फीडस्टॉक प्रति इंजीनियर किया जाता है, जिसमें प्रति टैंक चित्र जारी किए जाते हैं।

• एडी (AD) टैंक 35-38 डिग्री सेल्सियस, 20-40 दिन प्रतिधारण, 55-65% मीथेन पर चलते हैं।
• जीएफएस (GFS) इनेमल 30-50 वर्षों तक अम्लीय घोल का प्रतिरोध करता है।
• ISO 28765 प्लस 1500 वी हॉलिडे परीक्षण की आवश्यकता है।
• डिजाइन के दौरान फीड पीएच की पुष्टि करें, निर्माण के बाद नहीं।
