स्ट्रक्चरल एल्यूमिनियम जियोडेसिक डोम छतें

एक संरचनात्मक एल्यूमीनियम जियोडेसिक गुंबद छत 75 मीटर तक की स्पष्ट-अवधि वाली एल्यूमीनियम जियोडेसिक गुंबद छत है जो केवल 6-12 किग्रा/वर्ग मीटर जोड़कर एक टैंक को मौसम और वाष्प हानि से बचाती है। शिजियाझुआंग झेंगझोंग टेक्नोलॉजी कंपनी लिमिटेड (सेंटर इनेमल) द्वारा इंजीनियर की गई, ये एल्यूमीनियम जियोडेसिक गुंबद वाली छतें EN 1090 के अनुसार बनाई गई हैं और 30-50 साल के जीवन के लिए जीएफएस या वेल्डेड टैंक के साथ जोड़ी गई हैं।

एल्युमीनियम जियोडेसिक डोम छत क्या है?

एल्युमीनियम जियोडेसिक गुंबद की छत एल्युमीनियम 6061-टी6 से बना एक त्रिकोणीय-पैनल क्लियर-स्पैन कवर है जो बिना किसी आंतरिक पोस्ट के 75 मीटर तक फैला है। इसका वजन केवल 6-12 किलोग्राम/वर्ग मीटर है और यह स्वाभाविक रूप से संक्षारण-मुक्त है, जो 20-60,000 एम3 टैंक पर 30-50 साल का कवर देता है। जियोडेसिक ज्यामिति 55 मीटर/सेकेंड तक हवा और 2.0 kN/m² तक बर्फ ले जाती है।

• अवधि:75 मीटर तक.
• वज़न:6-12 किग्रा/एम2।
• सामग्री:एल्यूमिनियम 6061-टी6।
• ज़िंदगी:30-50 वर्ष.

गुंबद की संरचना कैसे काम करती है

गुंबद एक पतले-खोल जियोडेसिक के रूप में काम करता है जहां त्रिकोणीय एल्यूमीनियम पैनल बोल्ट नोड्स के माध्यम से भार साझा करते हैं, इसलिए कवर आंतरिक स्तंभों के बिना 6-12 किग्रा/वर्ग मीटर पर कठोर होता है। एक परिधि संपीड़न रिंग लोड को टैंक शेल में स्थानांतरित करती है, और पैनल जोड़ सीलबंद ड्यूटी के लिए वाष्प लाइनर लेते हैं। रेटेड 55 मीटर/सेकेंड हवा के लिए ज्यामिति की गणना एन 1090 और एपीआई 650 पर की जाती है।

• शंख:त्रिकोणीय नोड्स.
• अँगूठी:परिधि संपीड़न.
• लाइनर:वाष्प सील.
• कोड:एन 1090/एपीआई 650।

मुख्य प्रकार, घटक और विशेषताएँ

रेंज में एल्यूमीनियम जियोडेसिक गुंबद, फ्लैट एल्यूमीनियम डेक और वेंटेड कवर शामिल हैं, प्रत्येक को एल्यूमीनियम 6061-टी 6 पैनल से बोल्ट किया गया है। घटक पैनल, नोड बोल्ट, परिधि रिंग, एक्सेस हैच और वैकल्पिक ईपीडीएम या पीवीसी वाष्प लाइनर हैं। 30-50 साल का जीवन और संक्षारण-मुक्त सतह मुख्य विशेषताएं हैं।

• प्रकार:गुंबद, डेक, हवादार.
• पैनल:6061-टी6.
• लाइनर:ईपीडीएम या पीवीसी।
• ज़िंदगी:30-50 वर्ष.

संरचनात्मक गुंबद छतों के अनुप्रयोग

वे पीने योग्य पानी, अपशिष्ट जल और थोक-सूखे टैंकों को कवर करते हैं जहां एक सीलबंद, कम भार वाली, संक्षारण मुक्त छत की आवश्यकता होती है। एल्यूमीनियम जियोडेसिक गुंबद छत का उपयोग ओवरडाइजेस्टर और वाष्पशील टैंकों के लिए भी किया जाता है क्योंकि इसका लाइनर-टाइट विकल्प वाष्प को नियंत्रित करता है। 6-12 किग्रा/वर्ग मीटर वजन 30-50 वर्ष के जीवन काल में खोल की रक्षा करता है।

• पानी:पीने योग्य आवरण.
• बरबाद करना:सीलबंद छत.
• सूखा:थोक माल.
• परिवर्तनशील:वाष्प लाइनर.

तकनीकी विचार

तकनीकी रूप से गुंबद को 0.5-2.0 kN/m² बर्फ भार और 55 m/s हवा तक के लिए डिज़ाइन किया गया है, जो एल्यूमीनियम 6061-T6 से 6-12 kg/m² पर बनाया गया है और EN 1090 और API 650 पर गणना की गई है। पैनल जोड़ों को सीलबंद ड्यूटी के लिए एक EPDM या पीवीसी वाष्प लाइनर लगता है, और 30-50 साल का जीवन टैंक के साथ दस्तावेज किया जाता है। आपूर्तिकर्ता के साथ एक्सेस हैच और वेंटिंग की पुष्टि करें।

• बर्फ:0.5-2.0 केएन/एम2।
• हवा:55 मी/से. तक.
• लाइनर:ईपीडीएम/पीवीसी।
• कोड:एन 1090.

एक संरचनात्मक गुंबद छत का चयन कैसे करें

ईएन 1090 गणना और 6-12 किग्रा/वर्ग मीटर वजन के साथ एल्यूमीनियम जियोडेसिक गुंबद छत के लिए स्पैन (75 मीटर तक), हवा और बर्फ के भार और वाष्प की आवश्यकता का मिलान करके चयन करें। लोड रेटिंग और लाइनर विकल्प के लिए शिजियाझुआंग झेंगझोंग टेक्नोलॉजी कंपनी लिमिटेड से पूछें। ऑर्डर देने से पहले एक्सेस हैच और वेंटिंग की पुष्टि करें।

• मिलान:विस्तार और भार.
• प्रमाण:एन 1090 कैल्क.
• लाइनर:वाष्प विकल्प.
• पुष्टि करना:हैच + वेंट.

प्रोजेक्ट केस स्टडी

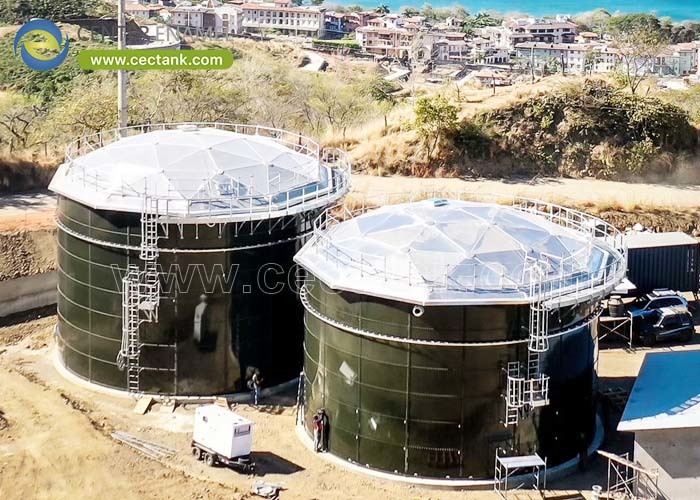

इंडोनेशिया में एक सत्यापित पेयजल परियोजना में 21,099 m3 के ग्लास-फ्यूज्ड-टू-स्टील (GFS) टैंक का उपयोग किया गया, जो 2025 में पूरा हुआ, जिसके शीर्ष पर एक एल्यूमीनियम जियोडेसिक गुंबद छत थी। एल्यूमीनियम 6061-टी6 गुंबद ने टैंक को 6-12 किग्रा/वर्ग मीटर तक फैलाया, इसे एन 1090 में बनाया गया था, और एक प्रमुख पीने योग्य रिजर्व पर 30-50 साल का संक्षारण-मुक्त कवर दिया गया था।

• परियोजना:इंडोनेशिया पीने का पानी
• जगह:इंडोनेशिया, एशिया
• उद्योग:निगम जल
• आवेदन पत्र:पीने योग्य जल भंडारण + गुंबददार छत
• उत्पाद:जीएफएस बोल्टेड टैंक + एल्यूमीनियम जियोडेसिक गुंबद
• क्षमता:21,099 एम3
• मात्रा:1 टैंक
• सामग्री:जीएफएस शेल + एल्यूमिनियम 6061-टी6 गुंबद
• मानक:एन 1090/आवा डी103-09
• वर्ष:2025

शिजियाझुआंग झेंगझोंग टेक्नोलॉजी कंपनी लिमिटेड के बारे में

शिजियाझुआंग झेंगझोंग टेक्नोलॉजी कं, लिमिटेड (सेंटर इनेमल) 2008 में स्थापित एक टैंक और गुंबद निर्माता है, जो लगभग 200 इनेमल पेटेंट के साथ 100 से अधिक देशों में निर्यात करता है। इसका संरचनात्मक कार्यक्रम ग्लास-फ्यूज्ड-टू-स्टील (जीएफएस) टैंकों को एल्यूमीनियम जियोडेसिक गुंबद छतों के साथ जोड़ता है, जो ईएन 1090 और एपीआई 650 के लिए इंजीनियर हैं, जिनका वजन 30-50 साल के जीवन के लिए 6-12 किलोग्राम/वर्ग मीटर है।

• स्थापित:2008 चीन में.
• पहुँचना:100+ देश।
• पेटेंट:लगभग 200.
• गुंबद:EN 1090 रेटेड.

लाभ और सीमाएँ

एक एल्युमीनियम जियोडेसिक गुंबद की छत एक स्पष्ट-अवधि, संक्षारण-मुक्त, 6-12 किग्रा/वर्ग मीटर का कवर देती है जो 30-50 साल तक चलती है और एक लाइनर के साथ वाष्प को सील कर देती है। एक सीमा यह है कि बहुत बड़ी प्रक्रिया प्रवेश या भारी उपकरण भार के लिए एक प्रबलित नोड डिज़ाइन की आवश्यकता होती है; डिज़ाइन में इस सीमा की पुष्टि की गई है, इसलिए बोल्ट और रिंग का आकार सही है।

• फ़ायदा:स्पष्ट अवधि, 30-50 वर्ष।
• फ़ायदा:संक्षारण मुक्त.
• सीमा:भारी पैठ.
• सीमा:नोड्स को सुदृढ़ करें.

छत निर्माण की तुलना

कंक्रीट की सपाट छतों और स्टील के खुले ट्रस के मुकाबले, एल्यूमीनियम जियोडेसिक गुंबद की छत एक स्पष्ट अवधि, कम वजन और एक लाइनर-टाइट वाष्प सील प्रदान करती है। तालिका में छत के खरीदार द्वारा तौले जाने वाले तीन बिंदुओं के बीच विरोधाभास है: विस्तार, संक्षारण और वजन, गुंबद को 30-50 वर्ष के जीवन के लिए EN 1090 पर रेट किया गया है।

• गुंबद:75 मीटर, प्रकाश.
• ठोस:भारी, धीमा.
• ट्रस:सील करना कठिन.
• लाइनर:वाष्प विकल्प.

निष्कर्ष

एक संरचनात्मक एल्यूमीनियम जियोडेसिक गुंबद छत को 75 मीटर तक की स्पष्ट अवधि, 6-12 किग्रा/वर्ग मीटर एल्यूमीनियम शेल और एक EN 1090 डिज़ाइन द्वारा परिभाषित किया गया है जो 30-50 वर्षों तक चलता है। लोड रेटिंग और वेपर लाइनर निर्दिष्ट करें, और गुंबद बिना पोस्ट या दोबारा पेंटिंग के टैंक की रक्षा करेगा।

• अवधि:75 मीटर तक.
• कोड:एन 1090.
• ज़िंदगी:30-50 वर्ष.

अक्सर पूछे जाने वाले प्रश्न (FAQ)

एल्यूमीनियम जियोडेसिक गुंबद छत क्या है?

यह त्रिकोणीय 6061-T6 पैनलों से निर्मित एक स्पष्ट-स्पैन एल्यूमीनियम जियोडेसिक गुंबद छत है जो बिना किसी आंतरिक पोस्ट के 75 मीटर तक फैली हुई है। इसका वजन केवल 6-12 किलोग्राम/वर्ग मीटर है, यह प्राकृतिक रूप से संक्षारण-मुक्त है, और 30-50 साल के जीवन के लिए ईएन 1090 और एपीआई 650 के लिए डिज़ाइन किया गया है।

एक गुंबद कितना वजन बढ़ाता है?

एक एल्यूमीनियम जियोडेसिक गुंबद टैंक में केवल 6-12 किग्रा/वर्ग मीटर जोड़ता है, जो कंक्रीट की छत से बहुत कम है, इसलिए सहायक शेल पर भारी भार नहीं पड़ता है। परिधि संपीड़न रिंग भार को टैंक की दीवार पर स्थानांतरित करती है।

क्या कोई गुम्बद वाष्पशील वाष्प को सील कर सकता है?

हाँ। पैनल के जोड़ लाइनर-टाइट कवर के लिए ईपीडीएम या पीवीसी वेपर लाइनर ले सकते हैं, यही कारण है कि गुंबदों का उपयोग वाष्पशील और डाइजेस्टर टैंकों पर किया जाता है। आपूर्तिकर्ता के साथ लाइनर विकल्प और वेंटिंग की पुष्टि करें।

गुंबदों पर कौन से मानक लागू होते हैं?

संरचनात्मक डिज़ाइन एल्यूमीनियम के लिए EN 1090 और टैंक के साथ इंटरफ़ेस के लिए API 650 द्वारा कवर किया गया है; बोल्टेड स्टील के लिए टैंक स्वयं AWWA D103-09 का अनुसरण करता है। 30-50 वर्ष का जीवन और लोड रेटिंग व्यावहारिक प्रमाण हैं।

इसमें कौन सी हवा और बर्फ लग सकती है?

एक सामान्य गुंबद को 55 मीटर/सेकंड हवा और 0.5-2.0 केएन/वर्ग मीटर बर्फ के लिए रेट किया गया है, जिसकी गणना ईएन 1090 पर की जाती है। सटीक रेटिंग साइट की जलवायु द्वारा निर्धारित की जाती है और डिजाइन के समय इसकी पुष्टि की जानी चाहिए।

किसी उद्धरण के लिए कौन सी जानकारी आवश्यक है?

टैंक का व्यास, हवा और बर्फ का भार, और क्या वाष्प सीलिंग की आवश्यकता है, प्रदान करें। इससे आपूर्तिकर्ता को एल्यूमीनियम जियोडेसिक गुंबद छत का आकार और EN 1090 पैकेज उद्धृत करने की सुविधा मिलती है।

सुझाया गया सीटीए:एल्यूमीनियम जियोडेसिक गुंबद छत के उद्धरण के लिए सेंटर इनेमल इंजीनियरिंग टीम के साथ अपने टैंक का व्यास, साइट की हवा या बर्फ का भार और वाष्प-सील की आवश्यकता साझा करें।
