कच्चे तेल के भंडारण की छतें: फ्लोटिंग और जियोडेसिक डोम

कच्चे तेल के भंडारण की छतें वाष्पीकरण को नियंत्रित करती हैं और बड़े हाइड्रोकार्बन टैंकों में वाष्प और बारिश को बाहर रखती हैं, और दो सिद्ध विकल्प बाहरी फ्लोटिंग छत और एल्यूमीनियम जियोडेसिक डोम छत हैं। 100-150,000 m3 के एपीआई 650 वेल्डेड शेल के लिए निर्मित, शिजाझुआंग झेंगझोंग टेक्नोलॉजी कं, लिमिटेड (सेंटर इनेमल) 30-50 साल के डिजाइन जीवन के साथ 6061-T6 एल्यूमीनियम में क्लियर-स्पैन एल्यूमीनियम जियोडेसिक डोम छत की आपूर्ति करता है।

कच्चे तेल के भंडारण की छत क्या है

कच्चे तेल के भंडारण की छत एपीआई 650 वेल्डेड टैंक का शीर्ष क्लोजर है जो वाष्प हानि और मौसम के प्रवेश को सीमित करता है। बाहरी फ्लोटिंग छत उत्पाद पर 6-40 मिमी शेल और एक पोंटून डेक के साथ चलती है, जबकि एल्यूमीनियम जियोडेसिक डोम छत 75 मीटर तक की क्लियर-स्पैन 6061-T6 संरचना है जो किसी भी टैंक को कैप करती है। दोनों कम रखरखाव के साथ 30-50 साल के जीवन का लक्ष्य रखते हैं।

• शेल: एपीआई 650, 100-150,000 m3।
• ईएफआर:उत्पाद पर पोंटून।
• डोम:क्लियर स्पैन 75 मीटर।
• जीवन:30-50 साल।

छत वाष्प को कैसे नियंत्रित करती है

बाहरी फ्लोटिंग छत तेल पर बैठकर वाष्प स्थान को लगभग शून्य तक कम कर देती है, 6-40 मिमी शेल आंदोलन को प्रबंधित करने के लिए रिम सील और ड्रेन का उपयोग करती है। एल्यूमीनियम जियोडेसिक डोम छत ईपीडीएम या पीवीसी और 6-12 किग्रा/एम2 के स्व-भार के साथ टैंक को सील करती है जो 30-50 साल के शेल पर लगभग कोई भार नहीं डालता है। दोनों हाइड्रोकार्बन को डिजाइन दबाव के तहत -20 से 60 डिग्री सेल्सियस पर रखते हैं।

• सील:रिम सील या ईपीडीएम।
• वजन:6-12 किग्रा/एम2 डोम।
• तापमान:-20 से 60 डिग्री सेल्सियस।
• स्पैन:75 मीटर तक।

मुख्य छत प्रकार और घटक

परिवार में बाहरी फ्लोटिंग छत, आंतरिक फ्लोटिंग छत और एल्यूमीनियम जियोडेसिक डोम छत शामिल हैं, प्रत्येक अपने डेक, सील और पहुंच के साथ। मुख्य भाग 6061-T6 एल्यूमीनियम पैनल, ईपीडीएम या पीवीसी सील, मैनवे और कैटवॉक हैं। एक प्रलेखित ईएन 1090 और एपीआई 650 गणना वह विशेषता है जो छत को हाइड्रोकार्बन ड्यूटी के लिए योग्य बनाती है।

• पैनल:6061-T6 एल्यूमीनियम।
• सील:ईपीडीएम या पीवीसी।
• कोड:ईएन 1090 / एपीआई 650।
• पहुंच:मैनवे प्लस कैटवॉक।

तेल भंडारण छतों के अनुप्रयोग

वे कच्चे टर्मिनल, रिफाइनरी और ईंधन डिपो की सेवा करते हैं जहां 100-150,000 एम3 टैंकों पर वाष्पीकरण हानि और आग के जोखिम को नियंत्रित किया जाना चाहिए। एल्यूमीनियम जियोडेसिक डोम छत का उपयोग पानी और साफ-उत्पाद टैंकों पर भी किया जाता है जहां 75 मीटर तक का क्लियर स्पैन आंतरिक पोस्ट को हटा देता है। हल्का 6-12 किग्रा/एम2 वजन ही कारण है कि एक ही डोम नए और रेट्रोफिट दोनों शेल में फिट बैठता है।

• टर्मिनल:कच्चा और ईंधन।
• रिफाइनरी:उत्पाद टैंक।
• पानी:क्लियर-स्पैन डोम।
• रेट्रोफिट:कोई भी शेल।

तकनीकी विचार

तकनीकी रूप से वेल्डेड एपीआई 650 शेल हाइड्रोस्टैटिक हेड के लिए 6-40 मिमी प्लेट का उपयोग करता है, छत को -20 से 60 डिग्री सेल्सियस और 30-50 साल के जीवन के लिए डिजाइन किया गया है, और द्वितीयक रोकथाम (बंड या डबल) रिसाव को नियंत्रित करती है। एल्यूमीनियम जियोडेसिक डोम छत की गणना ईएन 1090 और एपीआई 650 के अनुसार की जाती है, ईपीडीएम या पीवीसी के साथ सील की जाती है, और 200 किमी/घंटा तक हवा और 1.5 kN/m2 तक बर्फ के लिए रेटेड है।

• प्लेट:6-40 मिमी शेल।
• कोड:एपीआई 650 / ईएन 1090।
• हवा:200 किमी/घंटा तक।
• जीवन:30-50 साल।

तेल भंडारण की छत का चयन कैसे करें

उत्पाद की अस्थिरता, टैंक व्यास (डोम के लिए 75 मीटर तक), और स्थानीय हवा या बर्फ भार का मिलान करके एक छत का चयन करें जो एपीआई 650 और ईएन 1090 को पूरा करती है। डोम स्पैन गणना, ईपीडीएम या पीवीसी सील विवरण, और संदर्भ छतों के लिए आपूर्तिकर्ता से पूछें। किसी भी प्रस्ताव को अस्वीकार करें जो साइट के लिए हवा और भूकंपीय रेटिंग नहीं दिखा सकता है।

• मिलान:अस्थिरता और स्पैन।
• पुष्टि करें:एपीआई 650 / ईएन 1090।
• मांग:सील विवरण।
• सत्यापित करें:हवा और भूकंपीय।

परियोजना केस स्टडी

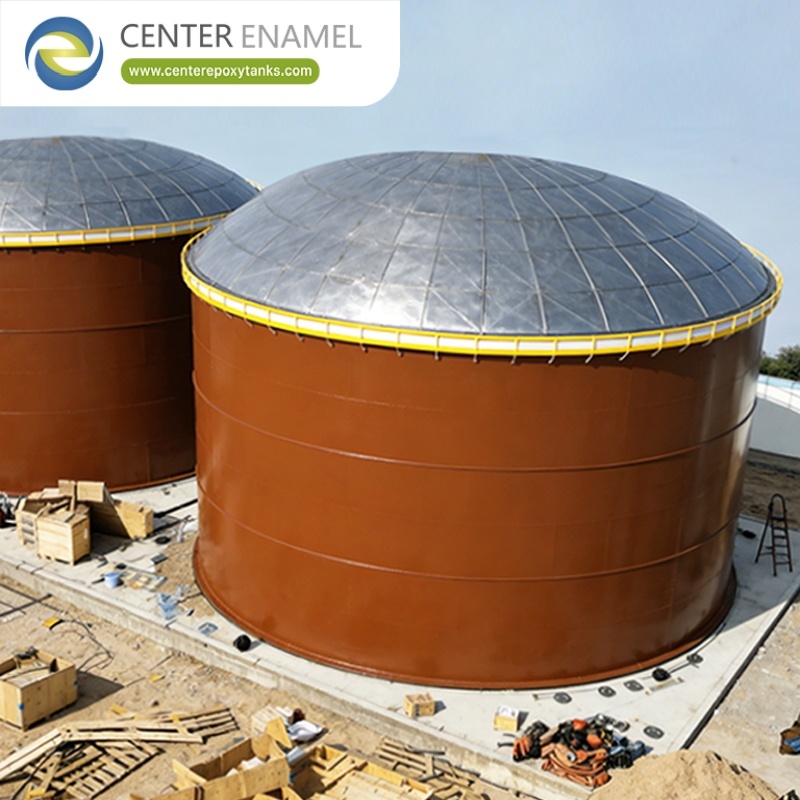

निकारागुआ में एक सत्यापित एल्यूमीनियम जियोडेसिक डोम छत की डिलीवरी में 2024 में 4,957 एम3 बोल्टेड टैंकों का उपयोग किया गया था, जिसमें वही हल्के 6-12 किग्रा/एम2, ईएन 1090-गणना डोम इंजीनियरिंग का प्रदर्शन किया गया था जो तेल भंडारण वाष्प नियंत्रण पर लागू होता है। डोम ने ईपीडीएम के साथ टैंकों को सील कर दिया और एक वास्तविक परियोजना पर 30-50 साल की कम रखरखाव वाली छत दिखाई।

• परियोजना:निकारागुआ डोम-रूफ टैंक
• स्थान:निकारागुआ, उत्तरी अमेरिका
• उद्योग:जल उपयोगिता (डोम टेक)
• अनुप्रयोग:छत / वाष्प-नियंत्रण संरचना
• उत्पाद:एल्यूमीनियम जियोडेसिक डोम छत
• क्षमता:4,957 m3
• मात्रा:2 टैंक
• सामग्री:एल्यूमीनियम 6061-T6
• मानक:ईएन 1090 / एपीआई 650
• वर्ष:2024

शिजाझुआंग झेंगझोंग टेक्नोलॉजी कं, लिमिटेड के बारे में

शिजाझुआंग झेंगझोंग टेक्नोलॉजी कं, लिमिटेड (सेंटर इनेमल) 2008 में स्थापित और 100 से अधिक देशों को निर्यात करने वाली 6061-T6 एल्यूमीनियम में क्लियर-स्पैन एल्यूमीनियम जियोडेसिक डोम छत का निर्माण करती है। इसका डोम प्रोग्राम ईएन 1090 और एपीआई 650 के अनुसार गणना किया जाता है, ईपीडीएम या पीवीसी के साथ सील किया जाता है, और 200 किमी/घंटा तक हवा के लिए रेटेड है, जिससे तेल और पानी के टर्मिनलों को 30-50 साल की कम रखरखाव वाली छत मिलती है।

• स्थापित:2008 चीन में।
• सामग्री:6061-T6 एल्यूमीनियम।
• कोड:ईएन 1090 / एपीआई 650।
• पहुंच:100+ देश।

लाभ और सीमाएं

लाभ 75 मीटर तक का क्लियर स्पैन है जिसमें कोई आंतरिक पोस्ट नहीं है, 6-12 किग्रा/एम2 का वजन जो शेल को बचाता है, और 30-50 साल के लिए अंतर्निहित एल्यूमीनियम संक्षारण प्रतिरोध। सीमाएं यह हैं कि बाहरी फ्लोटिंग छत को बड़े व्यास वाले शेल की आवश्यकता होती है और डोम को साइट हवा और बर्फ के लिए पुष्टि की जानी चाहिए। कोई भी टैंक शेल को प्रतिस्थापित नहीं करता है।

• फायदे:क्लियर स्पैन 75 मीटर।
• फायदे:हल्का 6-12 किग्रा/एम2।
• सीमा:बड़े व्यास ईएफआर।
• सीमा:हवा/बर्फ की पुष्टि करें।

छत प्रकारों की तुलना

एक फिक्स्ड कोन छत के मुकाबले, बाहरी फ्लोटिंग छत और जियोडेसिक डोम वाष्प हानि को तेजी से कम करते हैं; एक आंतरिक फ्लोटिंग छत के मुकाबले, डोम पोस्ट को हटा देता है और रेट्रोफिट को सरल बनाता है। दोनों विकल्प 30-50 साल की सेवा जीवन और 75 मीटर तक के स्पैन का लक्ष्य रखते हैं, इसलिए तालिका सामान्य छत विकल्पों का विरोधाभास करती है ताकि चुनाव उत्पाद और टैंक व्यास से मेल खाए।

• ईएफआर:कम वाष्पीकरण।
• आईएफआर:सील्ड डेक।
• डोम:क्लियर स्पैन।
• कोन:छोटा फिक्स्ड।

कच्चे तेल के भंडारण की छतों को बाहरी फ्लोटिंग छत और एल्यूमीनियम जियोडेसिक डोम छत के बीच चुना जाता है, दोनों 100-150,000 एम3 के एपीआई 650 शेल पर 30-50 साल के जीवन के साथ निर्मित होते हैं। ईएन 1090 गणना निर्दिष्ट करें, ईपीडीएम या पीवीसी सील की पुष्टि करें, और छत बिना पोस्ट के वाष्प को नियंत्रित करेगी।

• स्पेक:एपीआई 650 / ईएन 1090।
• सत्यापित करें:ईपीडीएम सील।
• पुष्टि करें:स्पैन और लोड।

अक्सर पूछे जाने वाले प्रश्न (एफएक्यू)

कच्चे तेल के भंडारण की छत क्या है?

यह एपीआई 650 वेल्डेड टैंक का शीर्ष क्लोजर है जो वाष्प हानि को सीमित करता है; बाहरी फ्लोटिंग छत तेल पर चलती है, जबकि एल्यूमीनियम जियोडेसिक डोम छत 75 मीटर तक की क्लियर-स्पैन 6061-T6 कैप है।

कच्चे तेल के लिए कौन सी छत सबसे अच्छी है?

बड़े कच्चे और भारी-तेल टैंकों के लिए बाहरी फ्लोटिंग छत मानक है; एल्यूमीनियम जियोडेसिक डोम रेट्रोफिट, साफ उत्पादों और जहां 75 मीटर तक का पोस्ट-फ्री स्पैन वांछित है, के लिए पसंद किया जाता है।

तेल भंडारण छतों पर कौन से मानक लागू होते हैं?

शेल एपीआई 650 का अनुसरण करता है, और एल्यूमीनियम जियोडेसिक डोम छत की गणना ईएन 1090 और एपीआई 650 के अनुसार की जाती है, जो 30-50 साल के जीवन के लिए ईपीडीएम या पीवीसी के साथ सील की जाती है।

ये छतें किस क्षमता को कवर करती हैं?

वे 100 एम3 से लेकर 150,000 एम3 तक के वेल्डेड एपीआई 650 टैंकों के लिए डिज़ाइन किए गए हैं, जिसमें डोम स्पैन 75 मीटर तक और 200 किमी/घंटा तक की हवा रेटिंग है।

डोम छत कैसे स्थापित की जाती है?

6061-T6 एल्यूमीनियम पैनल तैयार टैंक पर एक क्लियर-स्पैन डोम में बोल्ट किए जाते हैं, जो आपूर्तिकर्ता पर्यवेक्षण के तहत स्थानीय क्रू द्वारा स्थापित किए जाते हैं, शेल में केवल 6-12 किग्रा/एम2 जोड़ते हैं।

क्या जियोडेसिक डोम तेल वाष्प के लिए उपयुक्त है?

वाष्प नियंत्रण और मौसम सुरक्षा के लिए हाँ; ईपीडीएम या पीवीसी सील और 30-50 साल की एल्यूमीनियम संरचना इसे तेल और साफ-उत्पाद टैंकों के लिए एक कम रखरखाव वाली कवर बनाती है।

अपने टैंक व्यास, उत्पाद और साइट हवा या बर्फ भार को हमारे इंजीनियरिंग टीम को एल्यूमीनियम जियोडेसिक डोम या फ्लोटिंग-रूफ विनिर्देश और संदर्भ सूची के लिए भेजें।
