अग्निशमन जल टैंक: आकार, मानक और बोल्टेड-स्टील विकल्प

एक अग्निशमन जल टैंक स्थायी रूप से पाइप की गई आरक्षित मात्रा है जो स्प्रिंकलर या हाइड्रेंट सिस्टम को आग लगने और अग्निशमन विभाग के जुड़ने के बीच के मिनटों तक चलने देती है। एक को निर्दिष्ट करना आकार चुनने से अधिक है, यह गणना की गई मांग को कोड-अनुपालक, हमेशा-उपलब्ध मात्रा से मिलाने के बारे में है। यह मार्गदर्शिका आकार निर्धारण तर्क, उस मानक पर काम करती है जो टैंक को नियंत्रित करता है, और बोल्टेड स्टील निर्माण कहाँ फिट बैठता है।

एक अग्निशमन जल टैंक एक समर्पित आरक्षित मात्रा है जिसे NFPA 22 मांग x अवधि (हल्के खतरे के लिए 2 घंटे, सामान्य खतरे के लिए 3 घंटे) के अनुसार आकार दिया गया है और इसे बोल्टेड-स्टील शेल के रूप में AWWA D103-09 के अनुसार बनाया गया है। इसकी प्रभावी मात्रा नाममात्र प्लेट की मात्रा से हमेशा कम होती है क्योंकि सक्शन ऊंचाई, ओवरफ्लो और एंटी-वर्टेक्स भत्ते घटाए जाते हैं - इसलिए टैंक को उस मात्रा के लिए आकार दें जिसे आप वास्तव में निकाल सकते हैं, न कि ड्राइंग पर संख्या के लिए।

NFPA 22 मात्रा को कैसे संचालित करता है

NFPA 22 (निजी अग्निशमन के लिए जल टैंक मानक) वह संदर्भ है जिसका उपयोग अधिकांश निर्दिष्ट इंजीनियर करते हैं। शुरुआती बिंदु सिस्टम की मांग है - प्रति मिनट गैलन (या लीटर) में चरम प्रवाह को आवश्यक अवधि से गुणा किया जाता है। हल्के-खतरे वाले अधिभोगों को आमतौर पर साइट पर लगभग 2 घंटे के आरक्षित की आवश्यकता होती है; सामान्य-खतरे और फोम/अतिरिक्त-खतरे वाले अधिभोगों को अधिक समय की आवश्यकता होती है। टैंक में पूर्ण मांग के साथ-साथ कोई भी मेक-अप या वैकल्पिक-स्रोत भत्ता रखना चाहिए, और इसे उस दबाव पर करना चाहिए जिसकी सिस्टम को आवश्यकता है।

• मांग x अवधि कच्ची मात्रा देती है, टैंक का आकार नहीं।
• एक समर्पित आरक्षित का मतलब है एक स्थायी, अलग सक्शन - टैंक को 'साझा' करने का एक प्रशासनिक वादा मायने नहीं रखता।
• प्रभावी (उपयोगी) मात्रा नाममात्र प्लेट की मात्रा घटा सक्शन, ओवरफ्लो और एंटी-वर्टेक्स हानियाँ हैं।

बोल्टेड स्टील क्यों (GFS, FBE, स्टेनलेस, गैल्वेनाइज्ड)

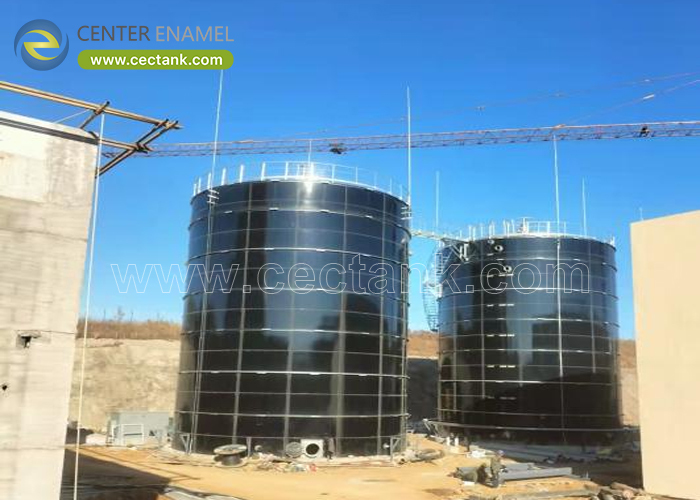

अग्निशमन आरक्षित के लिए बोल्टेड स्टील टैंक व्यावहारिक विकल्प हैं क्योंकि शेल सपाट पैनल के रूप में आता है और साइट पर भारी वेल्डिंग के बिना स्थापित किया जाता है, जो शेड्यूल को छोटा करता है और माल ढुलाई को कम करता है। लाइनर रसायन विज्ञान तय करता है: ग्लास-फ्यूज्ड-टू-स्टील (GFS) और फ्यूजन-बॉन्डेड एपॉक्सी (FBE) एक सील, संक्षारण प्रतिरोधी इंटीरियर देते हैं जो पीने योग्य या कच्चे पानी के लिए उपयुक्त है; स्टेनलेस (SS304/316L) तब निर्दिष्ट किया जाता है जब पानी उपचारित होता है या जलवायु आक्रामक होती है; हॉट-डिप गैल्वेनाइज्ड कई कच्चे-पानी के आरक्षित के लिए एक लागत प्रभावी विकल्प है। सभी संरचना के लिए AWWA D103-09 के अनुसार इंजीनियर किए गए हैं।

• GFS / FBE: सील, संक्षारण प्रतिरोधी, पीने योग्य और कच्चे पानी के लिए अच्छा।
• SS304 / 316L: उपचारित पानी और आक्रामक-सेवा स्थल।
• हॉट-डिप गैल्वेनाइज्ड: किफायती कच्चे-पानी का आरक्षित।
• AWWA D103-09 के अनुसार संरचना; 8.8-ग्रेड बोल्ट और उचित सीलिंग विवरण मायने रखते हैं।

साइटिंग, फ्रीज सुरक्षा और इंटरफ़ेस

एक आग टैंक जो जम जाता है या जिसका सक्शन अवरुद्ध हो जाता है वह बिल्कुल भी आरक्षित नहीं है। टैंक को एक रिंग फाउंडेशन पर एक स्टार्टर रिंग के साथ बैठना चाहिए, सक्शन को एंटी-वर्टेक्स प्लेट के साथ निम्न-जल चिह्न के नीचे प्रवेश करना चाहिए, और सभी उजागर पाइप, डाउनकॉमर और छत को ठंडे जलवायु में फ्रीज-संरक्षित किया जाना चाहिए। आग पंप के साथ इंटरफ़ेस टैंक धातु से अधिक मायने रखता है: एक सूचीबद्ध डिटेक्टर और एक चेक वाल्व के साथ एक साफ, समर्पित शाखा वह है जिसे अधिकार क्षेत्र वाला प्राधिकरण देखेगा।

परियोजना संदर्भ

वास्तविक वितरित अग्नि-जल टैंक सक्रिय सेवा में लाइनर और आकारों की सीमा दिखाते हैं:

• यूएई, दुबई फायर वाटर प्रोजेक्ट 2025 - 652 m3, एल्यूमीनियम डेक छत।
• सऊदी अरब फायर वाटर प्रोजेक्ट (FBE) 2024 - 2 x 246 m3, फ्यूजन-बॉन्डेड एपॉक्सी टैंक।
• चीन, शंघाई फायर वाटर टैंक (SS304) 2026 - 317 m3, 304 कोन रूफ + 304 बॉटम प्लेट।
• यूएसए, पोर्श स्पीडवे फायर वाटर 2016 - दक्षिणी कैलिफोर्निया, GFS टैंक।
• गुयाना फायर वाटर 2025 और ग्वाटेमाला फायर वाटर 2024 - 160-600 m3 वर्ग में छोटे बोल्टेड आरक्षित।

कंपनी विशेषज्ञता

सेंटर एनएमएल GFS, FBE, स्टेनलेस और गैल्वेनाइज्ड बोल्टेड टैंक के रूप में अग्निशमन आरक्षित की आपूर्ति करता है जो AWWA D103-09 के अनुसार इंजीनियर किए गए हैं, जिसमें लाइनर चयन इस बात से मेल खाता है कि पानी पीने योग्य, कच्चा या उपचारित है या नहीं। विनिर्माण आधार इन-हाउस इनेमल और एपॉक्सी कोटिंग को नियंत्रित करता है, और निर्यात रिकॉर्ड कई महाद्वीपों में अग्नि-जल, पीने योग्य और औद्योगिक आरक्षित को कवर करता है।

अक्सर पूछे जाने वाले प्रश्न

मुझे किस आकार के अग्निशमन जल टैंक की आवश्यकता है?

NFPA 22 से शुरू करें: चरम सिस्टम मांग (प्रवाह x अवधि)। हल्का खतरा लगभग 2 घंटे है, सामान्य खतरा लगभग 3 घंटे है। फिर प्रभावी मात्रा प्राप्त करने के लिए सक्शन, ओवरफ्लो और एंटी-वर्टेक्स हानियों को घटाएं जिसे टैंक को वास्तव में वितरित करना चाहिए।

क्या आग का पानी का टैंक प्रक्रिया पानी के साथ सक्शन साझा कर सकता है?

NFPA 22 एक समर्पित, स्थायी रूप से पाइप की गई आरक्षित की अपेक्षा करता है। एक प्रशासनिक 'हम इसे साझा करेंगे' मानक को पूरा नहीं करता है; आग की शाखा को अपने स्वयं के सक्शन और अलगाव की आवश्यकता होती है।

क्या GFS टैंक अग्निशमन जल के लिए उपयुक्त है?

हाँ, पीने योग्य या कच्चे पानी के लिए। GFS (ग्लास-फ्यूज्ड-टू-स्टील) एक सील, संक्षारण प्रतिरोधी इंटीरियर देता है और बोल्टेड शेल AWWA D103-09 के अनुसार बनाया गया है। FBE, स्टेनलेस या गैल्वेनाइज्ड रसायन विज्ञान और जलवायु द्वारा विकल्प हैं।

मैं आग के टैंक को जमने से कैसे रोकूं?

ठंडे जलवायु में टैंक शेल, डाउनकॉमर, उजागर पाइप और छत की रक्षा करें - आमतौर पर हीट ट्रेसिंग, इन्सुलेशन, या ग्रेड के नीचे सक्शन का पता लगाना। टैंक के आकार की परवाह किए बिना जमे हुए पाइप आरक्षित को नकार देता है।

क्या टैंक को छत की आवश्यकता है?

एक छत शैवाल, मलबे और वाष्पीकरण को सीमित करती है और अधिकांश प्रतिष्ठानों पर मानक है। एल्यूमीनियम डोम, इनेमल, या खुली विन्यास जलवायु और कोड द्वारा चुने जाते हैं।

टैंक संरचना को कौन सा मानक नियंत्रित करता है?

बोल्टेड स्टील टैंक के लिए AWWA D103-09 सामान्य संदर्भ है, जिसे अग्निशमन कार्य के लिए NFPA 22 और चल रहे निरीक्षण के लिए NFPA 25 के साथ जोड़ा गया है।

निष्कर्ष

एक अग्निशमन जल टैंक एक गणना की गई आरक्षित है, न कि एक सामान्य भंडारण टैंक। इसे NFPA 22 मांग x अवधि के लिए आकार दें, उस मात्रा के लिए डिज़ाइन करें जिसे आप वास्तव में निकाल सकते हैं, और पानी और जलवायु के लिए लाइनर (GFS, FBE, स्टेनलेस या गैल्वेनाइज्ड) चुनें। AWWA D103-09 के अनुसार बोल्टेड शेल के रूप में निर्मित, यह स्थापित करने में तेज और निरीक्षण करने में सीधा है।
