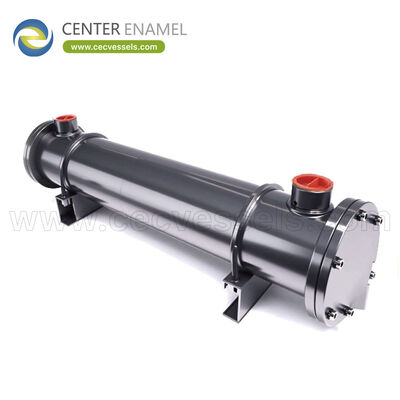

चीन इथेनॉल हीट एक्सचेंजर निर्माता बायोफ्यूल उत्पादन प्रणालियों के लिए विश्वसनीय हीट ट्रांसफर प्रदर्शन प्रदान करता है

बायोफ्यूल उत्पादन प्रणालियों के लिए विश्वसनीय हीट ट्रांसफर प्रदर्शन देने वाला चीन इथेनॉल हीट एक्सचेंजर निर्माता

एक इथेनॉल हीट एक्सचेंजर किण्वन शीतलन, आसवन कॉलम, कंडेनसर और उत्पाद स्थिरीकरण में बायोफ्यूल उत्पादन में गर्मी को स्थानांतरित करता है। यहां विश्वसनीयता को एकल परीक्षण-बिंदु रेटिंग के बजाय, महीनों के संचालन के दौरान स्थिर हीट-ट्रांसफर गुणांकों द्वारा मापा जाता है।

यह गाइड खरीदारों को सही ड्यूटी, सामग्री और सफाई क्षमता के आधार पर इथेनॉल-प्लांट एक्सचेंजर का चयन करने में मदद करता है - वे कारक जो वास्तव में यह निर्धारित करते हैं कि हीट ट्रांसफर फॉलिंग, सफाई और मौसमी थ्रूपुट स्विंग्स के माध्यम से विश्वसनीय बना रहता है या नहीं।

इथेनॉल बायोफ्यूल प्लांट में हीट एक्सचेंजर कहां स्थित होते हैं

किण्वन गर्मी उत्पन्न करता है जिसे इष्टतम खमीर तापमान बनाए रखने के लिए हटाया जाना चाहिए। आसवन फिर इथेनॉल को अलग करने के लिए रीबॉयलर, कंडेनसर और कॉलम इंटरचेंजर का उपयोग करता है। प्रत्येक ड्यूटी का एक अलग तापमान, चरण और फॉलिंग प्रोफाइल होता है, इसलिए एक 'इथेनॉल हीट एक्सचेंजर' विनिर्देश उन सभी को कवर नहीं कर सकता है।

सही चयन सटीक ड्यूटी (किण्वन शीतलन, आसवन कंडेनसर, उत्पाद कूलर) का नामकरण करके शुरू होता है क्योंकि सामग्री और सफाई क्षमता की आवश्यकताएं प्रत्येक के साथ बदलती हैं।

फॉलिंग मुख्य विश्वसनीयता जोखिम है

इथेनॉल स्ट्रीम में मैश से कार्बनिक पदार्थ, ठोस और स्केल-फॉर्मिंग प्रजातियां होती हैं। फॉलिंग धीरे-धीरे थर्मल प्रतिरोध को बढ़ाती है और प्रभावी हीट-ट्रांसफर गुणांक को कम करती है। फॉलिंग को अनदेखा करने वाला चयन पहले दिन अच्छा प्रदर्शन कर सकता है और तीसरे महीने तक विफल हो सकता है।

खरीदारों को अपेक्षित फॉलिंग फैक्टर, सफाई विधि और सफाई के बीच स्वीकार्य प्रदर्शन क्षय निर्दिष्ट करना चाहिए। केवल स्वच्छ परिस्थितियों के लिए डिजाइन करने वाला आपूर्तिकर्ता ऐसे संयंत्र के लिए डिजाइन कर रहा है जो मौजूद नहीं है।

इथेनॉल सेवा के लिए सामग्री विकल्प

इथेनॉल समुद्री जल की तुलना में कम संक्षारक है लेकिन यह एक ज्वलनशील विलायक है और, बायोफ्यूल में, एक खाद्य-निकट उत्पाद है। 304 या 316L स्टेनलेस स्टील स्वच्छ इथेनॉल ड्यूटी के लिए आम है; तांबे से बचना चाहिए क्योंकि यह इथेनॉल ऑक्सीकरण को उत्प्रेरित करता है और उत्पाद को दूषित करता है।

जहां स्ट्रीम अम्लीय है या प्रक्रिया जल से क्लोराइड युक्त है, 316L या उच्चतर को प्राथमिकता दी जाती है। खाद्य-संपर्क सतहों को प्रासंगिक स्वच्छता मानक के अनुसार निर्दिष्ट किया जाना चाहिए ताकि इकाई ऑडिट पास कर सके।

सफाई क्षमता और स्वच्छता डिजाइन

बायोफ्यूल और पेय-निकट लाइनों को ऐसे एक्सचेंजर की आवश्यकता होती है जो पूरी तरह से निकल जाते हैं, जिनमें कोई मृत पैर नहीं होता है, और सीआईपी को सहन करते हैं। उचित अंत ज्यामिति के साथ शेल-एंड-ट्यूब या स्वच्छ प्लेट डिजाइन विशिष्ट हैं। चयन को सफाई क्षमता बतानी चाहिए, यह मान लेना नहीं चाहिए।

पूछें कि क्या इकाई का निरीक्षण के लिए विघटन किया जा सकता है, किस गैस्केट सामग्री का उपयोग किया जाता है (इथेनॉल-संगत होना चाहिए), और सतहें आपके बाजार की आवश्यकता वाली स्वच्छता ग्रेड को पूरा करती हैं या नहीं।

ट्रांसफर को विश्वसनीय बनाए रखने वाले विनिर्देश बिंदु

एक विश्वसनीय बोली ड्यूटी परिभाषा, फॉलिंग भत्ता, सामग्री, गैस्केट संगतता, कोड और निरीक्षण पर टिकी हुई है। खरीदार जो आरएफक्यू से पहले इन्हें ठीक करते हैं, उन्हें आशावादी रेटिंग के बजाय मान्य डिजाइन प्राप्त होते हैं।

थर्मल डिजाइन आधार और एक प्रदर्शन गारंटी का अनुरोध करें जो फॉलिंग की स्थिति के बजाय, साफ स्थिति के मुकाबले तैयार की गई हो, ताकि उद्धृत इकाई संचालन चक्र के माध्यम से प्रदर्शन करे।

इथेनॉल एक्सचेंजर ड्यूटी तुलना

इथेनॉल बायोफ्यूल के लिए चयन पैरामीटर

खरीद, स्वीकृति और जीवनचक्र

हीट एक्सचेंजर ऑर्डर के लिए, खरीद एक पूर्ण विनिर्देश के साथ शुरू होती है: ड्यूटी, स्ट्रीम संरचना, दबाव और तापमान, सामग्री, डिजाइन कोड, और आवश्यक निरीक्षण। एक आपूर्तिकर्ता जो लिखित थर्मल या यांत्रिक डिजाइन आधार लौटाता है - न कि केवल एक मूल्य - खरीदार को समान आधार पर बोलियों की तुलना करने देता है और निर्माण शुरू होने के बाद महंगी रीवर्क से बचता है।

ऑर्डर की मात्रा लचीली है, जिसमें एक इकाई की न्यूनतम ऑर्डर मात्रा है, जो पायलट और पूर्ण-स्केल दोनों परियोजनाओं का समर्थन करती है। विशिष्ट निर्माण और निरीक्षण लीड समय लगभग दो महीने है, जो पुष्टि किए गए डिजाइन और सामग्री रिलीज से है, इसलिए खरीदार को मील के पत्थर को समग्र परियोजना कार्यक्रम के साथ संरेखित करना चाहिए और विनिर्देश को जल्दी फ्रीज करना चाहिए।

भुगतान आमतौर पर एल / सी या टी / टी शर्तों के माध्यम से संभाला जाता है, और स्वीकृति को पहले से परिभाषित किया जाना चाहिए: सामग्री प्रमाण पत्र, आयामी जांच, हाइड्रोस्टैटिक या वायवीय परीक्षण, और कोई भी बाजार-विशिष्ट दस्तावेज। आपूर्ति और स्पेयर पार्ट्स के सटीक दायरे की पुष्टि करना फैक्ट्री स्वीकृति चरण में अस्पष्टता से बचाता है।

डिलीवरी के बाद, जीवनचक्र मूल्य सुलभ डिजाइन और स्पष्ट संचालन सीमाओं पर निर्भर करता है। सफाई और निरीक्षण मार्गदर्शन, परिभाषित नोजल और एक्सेस पॉइंट, और सामग्री आधार का अनुरोध करें ताकि इकाई को उसके सेवा जीवन के माध्यम से बनाए रखा जा सके, न कि समय से पहले बदला जा सके।

• विनिर्देश फ्रीज:निर्माण से पहले ड्यूटी, कोड और सामग्री की पुष्टि करें ताकि लीड समय सुरक्षित रहे।
• स्वीकृति का दायरा:सामग्री प्रमाण पत्र, आयामी जांच, दबाव परीक्षण, और निर्यात दस्तावेज।
• वाणिज्यिक शर्तें:लचीला एमओक्यू (न्यूनतम 1), एल / सी या टी / टी, ~2 महीने का विशिष्ट लीड।
• जीवनचक्र:ऑर्डर पर निरीक्षण पहुंच और रखरखाव मार्गदर्शन का अनुरोध करें।

मानक, कोड और गुणवत्ता आश्वासन

योग्य हीट एक्सचेंजर आपूर्ति मान्यता प्राप्त दबाव-उपकरण कोड पर आधारित है। निर्माण नियमित रूप से एएसएमई VIII डिव.1 और जीबी / टी 150 के लिए किया जाता है, जिसमें यूरोपीय बाजार के लिए सीई / पीडब्ल्यूडी मार्किंग उपलब्ध है। हाइड्रोजन या खट्टी सेवा के लिए, सामग्री चयन एनएसीई एमआर0175 / आईएसओ 15156 का पालन करता है ताकि गीला पथ सामान्य संक्षारण भत्ते पर निर्भर रहने के बजाय विशिष्ट पर्यावरणीय तंत्र का विरोध करे।

गुणवत्ता प्रबंधन आईएसओ 9001 तक चलता है, और विनिर्माण वर्कफ़्लो में मिल प्रमाण पत्र से तैयार पोत तक सामग्री ट्रेसबिलिटी शामिल है, जिसके बाद हाइड्रोस्टैटिक या वायवीय परीक्षण और आयामी सत्यापन होता है। वेल्डिंग प्रक्रियाएं और निरीक्षक योग्यताएं प्रलेखित हैं ताकि वितरित इकाई को बताए गए कोड और परियोजना विनिर्देश के मुकाबले ऑडिट किया जा सके।

खरीदारों को अनुरोध-के-कोटेशन चरण में सटीक कोड और कोई भी अतिरिक्त मानक बताना चाहिए। ऐसा करने से मार्किंग, दस्तावेज़ीकरण और स्वीकृति गंतव्य बाजार के साथ संरेखित होती है और देर-चरण रीवर्क का सबसे आम कारण समाप्त हो जाता है।

• कोड:एएसएमई VIII डिव.1 और जीबी / टी 150; अनुरोध पर सीई/पीडब्ल्यूडी।
• सामग्री अखंडता:एच2 या खट्टी सेवा के लिए एनएसीई एमआर0175 / आईएसओ 15156।
• गुणवत्ता:आईएसओ 9001, पूर्ण सामग्री ट्रेसबिलिटी, दबाव परीक्षण।
• दस्तावेज़ीकरण:मिल प्रमाण पत्र, डब्ल्यूपीएस/पीक्यूआर, परीक्षण और निरीक्षण रिकॉर्ड।

निष्कर्ष

विश्वसनीय इथेनॉल हीट एक्सचेंजर प्रदर्शन सटीक ड्यूटी, फॉलिंग, सामग्री और सफाई क्षमता को निर्दिष्ट करने से आता है - न कि स्वच्छ-स्थिति रेटिंग से। तांबे से बचें, इथेनॉल-संगत गैस्केट और स्वच्छता ग्रेड की पुष्टि करें, और एक डिजाइन आधार का अनुरोध करें जो चक्र के फॉलिंग हिस्से के माध्यम से बना रहे। एक आपूर्तिकर्ता जो आपकी वास्तविक स्ट्रीम के लिए डिजाइन करता है, वह सबसे कम हेडलाइन मूल्य की तुलना में अपटाइम को बेहतर ढंग से सुरक्षित रखता है।

निर्माता के बारे में

निर्माता एएसएमई VIII डिव.1 और जीबी / टी 150 के तहत 304/316L स्टेनलेस में इथेनॉल और बायोफ्यूल ड्यूटी एक्सचेंजर का निर्माण करता है, जिसमें सामग्री ट्रेसबिलिटी और हाइड्रोस्टैटिक परीक्षण होता है। तांबा-मुक्त निर्माण और निर्दिष्ट स्वच्छता ग्रेड अनुरोध पर समर्थित हैं।

खरीदारों को ऑर्डर प्लेसमेंट से पहले अपने प्लांट पर लागू होने वाली ऑर्डर मात्रा, लीड समय, निरीक्षण दायरे और सटीक खाद्य-संपर्क या विस्फोट-संबंधित मानकों की पुष्टि करनी चाहिए।

अक्सर पूछे जाने वाले प्रश्न (एफएक्यू)

बायोफ्यूल में इथेनॉल हीट एक्सचेंजर क्या करता है?

यह किण्वन को ठंडा करता है, आसवन कॉलम को संघनित और रीबॉयल करता है, और उत्पाद को ठंडा करता है - इथेनॉल ट्रेन में विभिन्न चरणों में गर्मी को स्थानांतरित करता है।

फॉलिंग इथेनॉल विश्वसनीयता का मुख्य जोखिम क्यों है?

कार्बनिक पदार्थ और ठोस समय के साथ थर्मल प्रतिरोध बढ़ाते हैं, हीट-ट्रांसफर गुणांक को कम करते हैं; फॉलिंग को अनदेखा करने वाले डिजाइन स्टार्टअप के बाद विफल हो जाते हैं।

इथेनॉल सेवा के लिए कौन सी सामग्री सही है?

304 या 316L स्टेनलेस मानक है; तांबे से बचा जाता है क्योंकि यह इथेनॉल को ऑक्सीकृत करता है और उत्पाद को दूषित करता है।

क्या इकाई में कहीं भी तांबे का उपयोग किया जा सकता है?

गीले इथेनॉल पथों में इससे बचना चाहिए क्योंकि यह ऑक्सीकरण को उत्प्रेरित करता है और उत्पाद को दूषित करता है।

इथेनॉल के लिए कौन सी गैस्केट सामग्री सुरक्षित है?

केवल आपूर्तिकर्ता द्वारा निर्दिष्ट इथेनॉल-संगत पॉलिमर; गलत गैस्केट रिसता है या खराब हो जाता है और संदूषण का खतरा होता है।

मुझे फॉलिंग को कैसे निर्दिष्ट करना चाहिए?

अपने स्ट्रीम इतिहास से फॉलिंग फैक्टर का उपयोग करें और फॉलिंग स्थिति पर डिजाइन का अनुरोध करें, न कि साफ स्थिति पर।

क्या शेल-एंड-ट्यूब या प्लेट इथेनॉल के लिए बेहतर है?

शेल-एंड-ट्यूब भारी फॉलिंग और विघटन के लिए उपयुक्त है; स्वच्छ प्लेट इकाइयां सीआईपी के साथ स्वच्छ, खाद्य-निकट ड्यूटी के लिए उपयुक्त हैं।

मुझे कौन सी स्वच्छता ग्रेड का अनुरोध करना चाहिए?

वह ग्रेड जिसकी आपके बाजार या ऑडिटर को खाद्य- या पेय-निकट इथेनॉल संपर्क के लिए आवश्यकता होती है।

मैं समय के साथ ट्रांसफर को विश्वसनीय कैसे रखूं?

सफाई क्षमता, निरीक्षण पहुंच और फॉलिंग-स्थिति प्रदर्शन आधार निर्दिष्ट करें ताकि इकाई चक्र के माध्यम से बनी रहे।

निर्यातित इथेनॉल एक्सचेंजर पर कौन सा कोड लागू होता है?

एएसएमई VIII डिव.1 या जीबी / टी 150 आमतौर पर, आरएफक्यू में नामित किया गया है ताकि मार्किंग और स्वीकृति बाजार से मेल खाती हो।

क्या मुझे थर्मल डिजाइन आधार के लिए पूछना चाहिए?

हाँ - यह दिखाता है कि इकाई आपके ड्यूटी और फॉलिंग के लिए आकार की है, न कि एक सामान्य रेटिंग के लिए।

आसवन कंडेनसर ड्यूटी क्या है?

यह कॉलम से इथेनॉल-समृद्ध वाष्प को संघनित करता है; कंडेनसिंग क्षेत्र और फॉलिंग नियंत्रण मुख्य चयन चिंताएं हैं।

किण्वन शीतलन कैसे भिन्न होता है?

यह स्थिर तरल-तरल ड्यूटी है जहां स्वच्छता और स्थिर तापमान नियंत्रण कंडेनसिंग क्षेत्र की तुलना में अधिक महत्वपूर्ण हैं।

मुझे कौन सा निरीक्षण आवश्यक होना चाहिए?

हाइड्रोस्टैटिक परीक्षण, सामग्री प्रमाण पत्र, और कोई भी बाजार-आवश्यक स्वच्छता या दबाव दस्तावेज।

मैं इथेनॉल एक्सचेंजर बोलियों की तुलना कैसे करूं?

समान ड्यूटी, फॉलिंग, सामग्री, गैस्केट, कोड और निरीक्षण पर - न कि केवल कीमत पर।
