औद्योगिक अपशिष्ट जल समकारी टैंक का आकार कैसे तय करें

एक समकारी (EQ) टैंक औद्योगिक निर्वहन के उतार-चढ़ाव को सुचारू बनाता है ताकि डाउनस्ट्रीम उपचार संयंत्र को एक स्थिर प्रवाह और भार दिखाई दे। इसका आकार गलत होने पर आप या तो वृद्धि के दौरान फैल जाएंगे या कमी के दौरान खाली स्टील के लिए भुगतान करेंगे। यह कैसे-करें एक काम किए गए उदाहरण के साथ, प्रवाह और एकाग्रता डेटा से एक बचाव योग्य आकार विधि प्रदान करता है, और इसे एक सत्यापित सेंटर एनल EQ-क्लास इंस्टॉलेशन पर आधारित करता है: कनाडा में 8 बोल्टेड GFS टैंक (2025, कुल 6,595 m3)।

प्रतिनिधि चक्र पर प्रवाह और एकाग्रता भिन्नता से एक औद्योगिक अपशिष्ट जल समकारी टैंक का आकार निर्धारित करें: औसत बहिर्वाह से अधिक की अधिकता को धारण करने के लिए आवश्यक मात्रा की गणना करें, फिर फ्रीबोर्ड और मिश्रण मात्रा जोड़ें। एक सत्यापित संदर्भ सेंटर एनल का कनाडा में 8-टैंक GFS इंस्टॉलेशन है (2025, कुल 6,595 m3, प्रति टैंक ~824 m3 प्राप्त; टैंक व्यास और ऊंचाई सार्वजनिक रिकॉर्ड में प्रकट नहीं की गई है, जिसे प्रदान नहीं किया गया बताया गया है)। नियम के बजाय वास्तविक लोड वक्र से आकार निर्धारित करें, और EQ बेसिन पूरे संयंत्र की रक्षा करता है।

औद्योगिक निर्वहन कभी भी समान नहीं होता है - एक बैच रिंस, एक क्लीन-इन-प्लेस घटना या एक तूफान की वृद्धि मिनटों या घंटों तक प्रवाह और एकाग्रता को गुणा कर सकती है। EQ टैंक उस अधिकता को संग्रहीत करता है और इसे औसत उपचार योग्य दर पर जारी करता है, इसलिए डाउनस्ट्रीम जैविक या भौतिक चरण कभी भी अभिभूत नहीं होता है। यह संयंत्र का शॉक एब्जॉर्बर है।

• प्रवाह समकारी: मात्रा में वृद्धि को रोकता है।
• एकाग्रता समकारी: शक्ति में वृद्धि को मिश्रित करता है।
• जैविक चरण को विषाक्त झटकों से बचाता है।
• डाउनस्ट्रीम उपकरण के ओवरसाइज़िंग को कम करता है।

आपको एक प्रतिनिधि प्रवाह-और-एकाग्रता समय श्रृंखला (आमतौर पर प्रक्रिया रिज़ॉल्यूशन पर 24 घंटे), उपचार के लिए अधिकतम स्वीकार्य औसत बहिर्वाह, और आवश्यक फ्रीबोर्ड की आवश्यकता होती है। समय श्रृंखला से आप उस क्षेत्र को एकीकृत करते हैं जहां प्रवाह औसत बहिर्वाह से अधिक है - वह क्षेत्र न्यूनतम समकारी मात्रा है।

• प्रक्रिया रिज़ॉल्यूशन पर 24 घंटे का प्रवाह प्रोफ़ाइल।
• शक्ति समकारी के लिए एकाग्रता प्रोफ़ाइल।
• उपचार के लिए लक्ष्य औसत बहिर्वाह।
• फ्रीबोर्ड और मिश्रण/सक्रिय मात्रा भत्ता।

मान लीजिए कि एक संयंत्र औसतन 1,200 m3/दिन का निर्वहन करता है लेकिन हर सुबह 4 घंटे के लिए 200 m3/घंटे तक बढ़ जाता है, जबकि उपचार ट्रेन केवल 50 m3/घंटे को लगातार ले सकती है। अधिकता (200-50) x 4 = 600 m3 है जिसे संग्रहीत किया जाना चाहिए, साथ ही मिश्रण और सुरक्षा के लिए 15% फ्रीबोर्ड, जिससे लगभग 690 m3 सक्रिय EQ मात्रा प्राप्त होती है। यह वह संख्या है जिस पर शेल और मिक्सर टिके रहते हैं।

टैंक को मिश्रित रहना चाहिए ताकि बसे हुए ठोस पदार्थ रिलीज को शॉर्ट-सर्किट न करें। 5-15 W/m3 पर आकार का एक डूबा हुआ या तैरता हुआ मिक्सर सामग्री को सजातीय रखता है; सक्रिय (मिश्रित) मात्रा समकारी के लिए मायने रखती है, इसलिए शेल की ऊंचाई को अंतिम रूप देने से पहले मिक्सर को आकार दें।

• मिश्रण शक्ति: 5-15 W/m3 विशिष्ट।
• ठोस पदार्थों को जमने और शॉर्ट-सर्किटिंग को रोकें।
• सक्रिय मात्रा वास्तविक EQ प्रदर्शन को संचालित करती है।
• शेल की ऊंचाई तय होने से पहले मिक्सर ड्यूटी निर्धारित की जाती है।

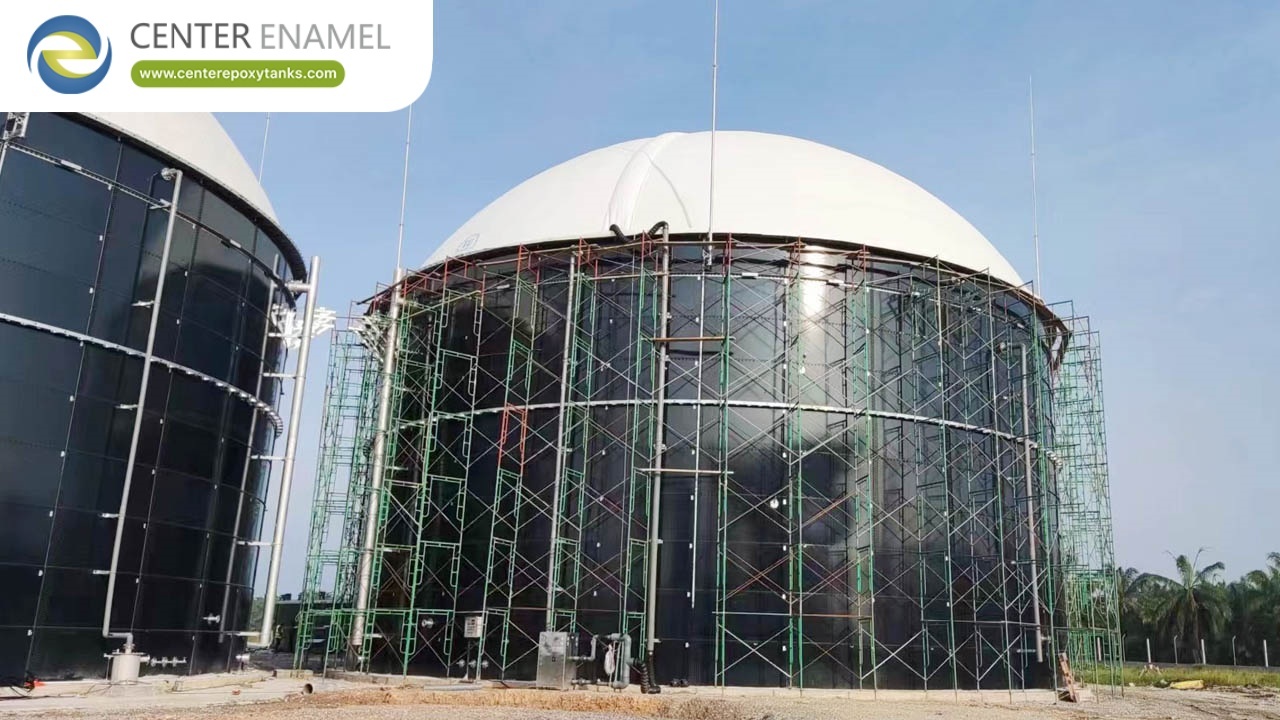

एक कनाडाई डेयरी-उद्योग परियोजना ने कुल 6,595 m3 (2025) के 8 बोल्टेड GFS टैंक का उपयोग किया - एक मल्टी-टैंक EQ और प्रक्रिया सरणी जहां टैंकों में मात्रा फैलाना संचालन क्षमता में सुधार करता है। व्यास और ऊंचाई सार्वजनिक संदर्भ में प्रकट नहीं की गई है, इसलिए एकल-टैंक ज्यामिति प्रदान नहीं की गई है।

• 8-टैंक GFS सरणी चरणबद्ध EQ का समर्थन करती है।
• कुल 6,595 m3, प्रति टैंक ~824 m3 प्राप्त।
• डेयरी बहिःस्राव गर्म और कार्बनिक-समृद्ध होता है।
• मल्टी-टैंक लेआउट सेवाक्षमता में सुधार करता है।

सेवा में विफल होने वाले समकारी टैंक लगभग हमेशा पहले कागज पर विफल हुए। क्लासिक गलती एक समान साइट के आयतन से आकार निर्धारित करना है, न कि स्थानीय प्रवाह-और-एकाग्रता वक्र से, जो एक तेज वृद्धि को छुपाता है जिसे कॉपीकैट आयतन अवशोषित नहीं कर सकता है। दूसरा ज्यामितीय आयतन को मिश्रित आयतन के रूप में मानकर प्रयोग करने योग्य सक्रिय आयतन को अनदेखा करना है, जिससे ठोस पदार्थ जम जाते हैं और वास्तविक बफर खींचे गए से कहीं छोटा होता है। तीसरा एक तापमान या पीएच मानना है जिसे प्रक्रिया नहीं रख सकती है, जो बेसिन को खराब कर देता है या जैविक रूप से परेशान करता है। अंत में, अतिरेक या बाईपास मार्गों को छोड़ने से एक एकल टैंक आउटेज सीधे फैल जाता है। प्रत्येक त्रुटि को मापे गए लोड डेटा पर लौटने और खरीद से पहले डिजाइन के आधार में मान्यताओं का दस्तावेजीकरण करके रोका जा सकता है।

• अंधेरे में किसी अन्य साइट के आयतन की नकल न करें।
• ज्यामितीय आयतन को मिश्रित सक्रिय आयतन के रूप में मानें।
• पुष्टि करें कि प्रक्रिया मान्य रसायन शास्त्र को रख सकती है।
• अतिरेक या एक प्रलेखित बाईपास प्रदान करें।

अपने प्रतिनिधि चक्र पर औसत उपचार योग्य बहिर्वाह से अधिक प्रवाह के क्षेत्र को एकीकृत करें, फिर फ्रीबोर्ड जोड़ें; यह न्यूनतम सक्रिय समकारी आयतन देता है।

मिश्रण, वृद्धि और सुरक्षा के लिए परिकलित सक्रिय आयतन से 10-20% ऊपर एक सामान्य भत्ता है, जिसमें सटीक आंकड़ा साइट के वृद्धि इतिहास द्वारा निर्धारित किया जाता है।

अक्सर हाँ - यदि शक्ति में वृद्धि समस्या है, तो टैंक को मिश्रण द्वारा मिश्रित करें ताकि डाउनस्ट्रीम चरण स्थिर प्रवाह नहीं, बल्कि स्थिर भार देखे।

डूबे हुए या तैरते हुए मिक्सर आमतौर पर सक्रिय आयतन के प्रति m3 में 5-15 W पर आकार के होते हैं ताकि ठोस पदार्थों को निलंबित रखा जा सके और शॉर्ट-सर्किटिंग को रोका जा सके।

सेंटर एनल ने 2025 में एक कनाडाई डेयरी-अपशिष्ट जल परियोजना के लिए कुल 6,595 m3 के 8 बोल्टेड GFS टैंक वितरित किए; व्यास और ऊंचाई सार्वजनिक रूप से प्रकट नहीं की गई हैं।

कई छोटे बोल्टेड टैंक संचालन क्षमता में सुधार करते हैं और एक को ऑफ़लाइन सेवा करने की अनुमति देते हैं, यही कारण है कि कनाडा संदर्भ जैसे मल्टी-टैंक सरणी आम हैं।

बोल्टेड स्टील के लिए AWWA D103-19 और GFS डिजाइन के लिए ISO 28765; यूरोपीय संघ के निष्पादन के लिए EN 1090; प्रक्रिया इंजीनियर के साथ पुष्टि करें।

हाँ - अक्रिय तामचीनी समकारी औद्योगिक बहिःस्राव की परिवर्तनशील रसायन शास्त्र का प्रतिरोध करती है और ड्यूटी चक्र के माध्यम से किसी भी क्षेत्र कोटिंग रखरखाव की आवश्यकता नहीं होती है।

वास्तविक संयंत्र डेटा से प्रवाह-और-एकाग्रता समय श्रृंखला बनाएं, मान्यताओं से नहीं, और एकीकरण को फिर से चलाएं; कम-आकार पहले वास्तविक वृद्धि के दौरान फैलने के रूप में दिखाई देता है।

वास्तविक प्रवाह-और-एकाग्रता वक्र से एक औद्योगिक अपशिष्ट जल समकारी टैंक का आकार निर्धारित करें: औसत उपचार योग्य बहिर्वाह से अधिक की अधिकता को एकीकृत करें, 10-20% फ्रीबोर्ड जोड़ें, और शेल को ठीक करने से पहले 5-15 W/m3 पर मिक्सर का आकार निर्धारित करें। एक सत्यापित एंकर कनाडा (2025, कुल 6,595 m3, प्रति टैंक ~824 m3 प्राप्त) में सेंटर एनल का 8-टैंक GFS इंस्टॉलेशन है; व्यास और ऊंचाई सार्वजनिक रिकॉर्ड में प्रकट नहीं की गई हैं। डेटा से आकारित समकारी पूरे उपचार ट्रेन को शॉक लोड से बचाता है।
