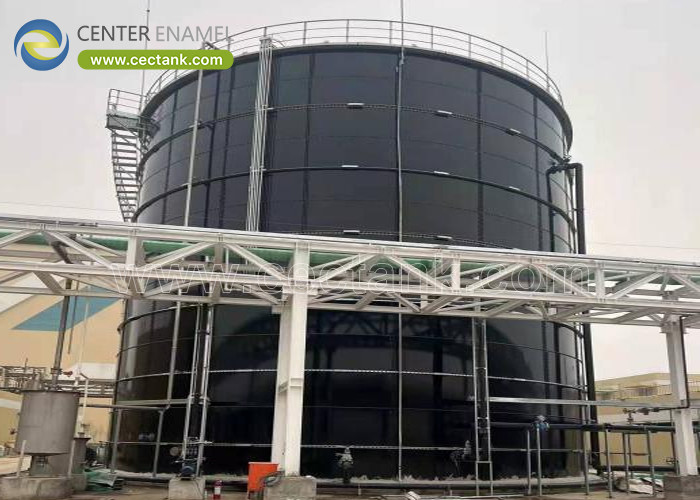

ईजीएसबी रिएक्टर और अपशिष्ट जल टैंक के रूप में लागत प्रभावी बोल्ट स्टील टैंक

• उच्च दर अवायवीय उत्कृष्टता:विस्तारित ग्रैन्युलर स्लज बेड (ईजीएसबी) रिएक्टर उच्च शक्ति वाले जैविक अपशिष्ट जल उपचार के लिए प्रमुख पसंद हैं, जो सटीक हाइड्रोलिक मापदंडों के साथ लंबे, टॉवर जैसे जहाजों की मांग करते हैं।

• बोल्टेड स्टील का लाभ:प्रीफैब्रिकेटेड बोल्टेड स्टील टैंक - मुख्य रूप से ग्लास-फ्यूज्ड-टू-स्टील (जीएफएस) - कंक्रीट और वेल्डेड स्टील के लिए एक लागत प्रभावी विकल्प प्रदान करते हैं, जिससे कैपेक्स में 30% से 40% तक की कमी आती है और साइट पर निर्माण की समयसीमा महीनों के बजाय दिनों तक कम हो जाती है।

• संरचनात्मक अनुकूलन:दबाव प्रवणता से मेल खाने वाली परिवर्तनीय प्लेट मोटाई का उपयोग करके, लंबे ईजीएसबी टॉवर पहलू अनुपात से जुड़े उच्च हाइड्रोस्टैटिक दबाव को आसानी से झेलने के लिए इंजीनियर किया गया।

• प्रमुख मानक:AWWA D103-09, ISO 28765 और क्षेत्रीय भूकंपीय कोड सहित वैश्विक नगरपालिका और औद्योगिक मानकों के साथ पूरी तरह से अनुपालन।

विस्तारित दानेदार कीचड़ बिस्तर (ईजीएसबी)रिएक्टर उच्च दर अवायवीय अपशिष्ट जल उपचार में एक प्रमुख विकासवादी कदम का प्रतिनिधित्व करता है। इसका व्यापक रूप से उच्च-लोड कार्बनिक धाराओं वाले उद्योगों में उपयोग किया जाता है, जैसे कि ब्रुअरीज, कागज और लुगदी मिलें, स्टार्च कारखाने और रासायनिक प्रसंस्करण संयंत्र।

अपने पूर्ववर्ती, यूएएसबी (अपफ्लो एनारोबिक स्लज ब्लैंकेट) रिएक्टर के विपरीत, एक ईजीएसबी रिएक्टर में बहुत अधिक पहलू अनुपात (ऊंचाई-से-व्यास अनुपात आमतौर पर> 3: 1 या यहां तक ​​कि 5: 1) होता है और उच्च हाइड्रोलिक रीसर्क्युलेशन का उपयोग करता है। यह डिज़ाइन उल्लेखनीय रूप से बढ़े हुए प्रवाह वेग को सक्षम बनाता है, दानेदार कीचड़ बिस्तर का विस्तार करता है और बायोमास को तरल अवस्था में रखता है। यह द्रवीकरण अपशिष्ट जल-से-बायोमास संपर्क को अधिकतम करता है, जिससे सिस्टम को जैविक लोडिंग दरों (ओएलआर) को संभालने की अनुमति मिलती है20 से 35 किग्रा COD/m³·दिन.

हाइड्रोलिक अपफ्लो वेग को गणितीय रूप से इस प्रकार परिभाषित किया गया है:

बिस्तर को तरलीकृत करने के लिए आवश्यक उच्च $v_{up}$ को बनाए रखने के लिए (आमतौर पर4 से 10 मी./घंटा), रिएक्टर पोत को एक ऊंचे, ऊर्ध्वाधर टावर के रूप में संरचनात्मक रूप से अनुकूलित किया जाना चाहिए।

एक लम्बे ईजीएसबी रिएक्टर को डिजाइन करना अद्वितीय संरचनात्मक चुनौतियाँ प्रस्तुत करता है। जैसे-जैसे टावर की ऊंचाई बढ़ती है, निचली दीवारों पर काम करने वाला हाइड्रोस्टेटिक दबाव रैखिक रूप से बढ़ता है।

टैंक के तल से किसी भी ऊंचाई $z$ पर हाइड्रोस्टेटिक दबाव को इस प्रकार व्यक्त किया जाता है:

इस रैखिक दबाव प्रवणता के कारण, रिएक्टर के निचले हिस्से को भारी संरचनात्मक समर्थन की आवश्यकता होती है, जबकि ऊपरी रिंग पतली सामग्री का उपयोग कर सकते हैं।

• स्नातक प्लेट की मोटाई:बोल्टेड स्टील निर्माण इंजीनियरों को अलग-अलग रिंगों की मोटाई अलग-अलग करने की अनुमति देता है। अधिकतम दबाव $P(0)$ को संभालने के लिए निचली रिंगें मोटी, उच्च तन्यता वाली स्टील प्लेटों से बनाई जा सकती हैं, जबकि ऊपरी प्लेटें उत्तरोत्तर पतली होती हैं। यह सामग्री की बर्बादी को कम करता है और समग्र टैंक वजन को कम करता है।

• कोई ऑन-साइट वेल्डिंग नहीं:पारंपरिक वेल्डेड स्टील टावरों के लिए कुशल फील्ड वेल्डर, रेडियोग्राफिक वेल्ड परीक्षण (एक्स-रे), और ऑन-साइट सैंडब्लास्टिंग और कोटिंग की आवश्यकता होती है। बोल्टेड टैंक पूरी तरह से निर्मित, पूर्व-लेपित होते हैं, और नियंत्रित कारखाने के वातावरण में परीक्षण किए जाते हैं, फिर विशेष जैक का उपयोग करके साइट पर एक साथ बोल्ट किया जाता है।

• न्यूनतम साइट फ़ुटप्रिंट:क्योंकि ईजीएसबी संयंत्रों को अक्सर मौजूदा औद्योगिक सुविधाओं में एकीकृत किया जाता है जहां जगह की कमी होती है, बोल्ट वाले स्टील टैंक स्थापित करने के लिए उपयोग की जाने वाली टॉप-डाउन जैकिंग विधि अत्यधिक लाभप्रद है। यह बड़े पैमाने पर मचान, भारी क्रेन और बड़े निर्माण मंच क्षेत्रों की आवश्यकता को समाप्त करता है।

रिएक्टर दीवार के लिए सही सामग्री का चयन करना महत्वपूर्ण है। ईजीएसबी रिएक्टर का आंतरिक वातावरण अत्यधिक संक्षारक होता है, जिसमें हेडस्पेस में कार्बनिक अम्ल, घुलित कार्बन डाइऑक्साइड और हाइड्रोजन सल्फाइड गैस होती है।

उच्च दर वाले ईजीएसबी रिएक्टर के रूप में विश्वसनीय रूप से कार्य करने के लिए, एक बोल्ट वाले स्टील टैंक को कई विशेष इंजीनियरिंग घटकों को एकीकृत करना होगा:

तीन-चरण विभाजक ईजीएसबी टॉवर के शीर्ष पर स्थित है। यह उपचारित अपशिष्ट, बायोगैस और दानेदार कीचड़ को अलग करता है, जिससे गैस जमा होने पर बायोमास को पाचन क्षेत्र में वापस बसने की अनुमति मिलती है। इस जटिल स्टेनलेस स्टील या एफआरपी सेपरेटर असेंबली के वजन का समर्थन करने के लिए बोल्टेड स्टील टैंक को कस्टम आंतरिक ब्रैकेट और फ्लैंज के साथ इंजीनियर किया गया है।

क्योंकि अवायवीय पाचन संक्षारक H_2S उत्पन्न करता है, ग्लास-फ्यूज्ड-टू-स्टील (जीएफएस) पसंदीदा बोल्टेड टैंक विकल्प है। ग्लास इनेमल कोटिंग पूरी तरह से गैर-छिद्रपूर्ण और रासायनिक रूप से निष्क्रिय है, जिसका अर्थ है कि यह गैस क्षेत्र में सल्फ्यूरिक एसिड संघनन या तरल क्षेत्र में कार्बनिक एसिड से अप्रभावित रहता है।

बायोगैस भंडारण और दबाव प्रबंधन के लिए, बोल्ट वाले ईजीएसबी टैंक आसानी से लगाए जाते हैंदोहरी झिल्ली वाली छतें. इन छतों को दबाव के उतार-चढ़ाव को संभालने और बोल्ट वाली स्टील प्लेटों के शीर्ष रिम के साथ निर्बाध रूप से एकीकृत करने के लिए डिज़ाइन किया गया है।

कंक्रीट छिद्रपूर्ण है और कार्बनिक अम्लों से रासायनिक नक़्क़ाशी और H_2S गैस से माइक्रोबियल-प्रेरित संक्षारण (MIC) के प्रति अतिसंवेदनशील है। इसके अतिरिक्त, कंक्रीट टावरों को व्यापक नींव की तैयारी, संरचनात्मक फॉर्मवर्क और लंबे समय तक इलाज की आवश्यकता होती है। बोल्टेड स्टील टैंक - विशेष रूप से ग्लास-फ्यूज्ड-टू-स्टील - रासायनिक रूप से निष्क्रिय होते हैं, पूरी तरह से पूर्व-निर्मित होते हैं, और बहुत कम लागत पर समय के एक अंश में स्थापित किए जा सकते हैं।

हाँ। बोल्टेड स्टील टैंक प्रत्येक परियोजना के लिए कस्टम-इंजीनियर किए गए हैं। टावर के निचले रिंगों के लिए मोटी, उच्च श्रेणी की स्टील प्लेटों और ऊपरी वर्गों के लिए पतली प्लेटों का उपयोग करके, संरचनात्मक इंजीनियर सामग्री लागत को न्यूनतम रखते हुए उच्च हाइड्रोस्टेटिक दबावों का सामना करने के लिए टैंक को अनुकूलित कर सकते हैं। सभी डिज़ाइन सख्ती से इसका अनुपालन करते हैंआवा D103-09मानक।

बोल्ट वाले स्टील टैंकों के सीमों को स्व-लॉकिंग बोल्ट के साथ संयुक्त उच्च-स्थायित्व, औद्योगिक-ग्रेड इलास्टोमेरिक सीलेंट (पॉलीयुरेथेन या सिलिकॉन-आधारित) का उपयोग करके सील किया जाता है। ये सीलेंट औद्योगिक अपशिष्ट जल उपचार में पाए जाने वाले रासायनिक यौगिकों, तापमान और दबाव के प्रति अत्यधिक प्रतिरोधी हैं, जो दीर्घकालिक रिसाव-प्रूफ प्रदर्शन सुनिश्चित करते हैं।

हाँ। अवायवीय पाचन प्रक्रियाएं स्थिर मेसोफिलिक पर निर्भर करती हैं (35°C से 38°C) या थर्मोफिलिक (50°C से 55°C) तापमान. बोल्टेड स्टील टैंकों को सुरक्षात्मक एल्यूमीनियम या स्टील क्लैडिंग पैनलों द्वारा कवर किए गए बाहरी पॉलीयूरेथेन इन्सुलेशन बोर्ड स्थापित करके आसानी से इन्सुलेट किया जाता है, जिसे मानक जैकिंग असेंबली के दौरान पूरा किया जा सकता है।
