हाइड्रोलिक तेल टैंकों के लिए फ्लोटिंग छत: तरल पदार्थ की शुद्धता और स्थिरता बनाए रखता है

हाइड्रोलिक तेलों में असाधारण रूप से कम वाष्प दबाव होता है, जिससे वाष्पीकरण संबंधी हानि न्यूनतम वित्तीय चिंता बन जाती है। हालाँकि, बड़े थोक भंडारण अनुप्रयोगों में, aआंतरिक फ़्लोटिंग छत (आईएफआर)द्रव शुद्धता की सुरक्षा के लिए तैनात किया गया है। यह वायुमंडलीय ऑक्सीजन, नमी अवशोषण और सूक्ष्म कण प्रवेश के खिलाफ एक पूर्ण भौतिक ढाल के रूप में कार्य करता है - जो डाउनस्ट्रीम घटक विफलताओं के प्राथमिक चालक हैं।

जब पारंपरिक बिना सीलबंद निश्चित छत वाले टैंकों में भंडारण किया जाता है, तो थोक औद्योगिक हाइड्रोलिक द्रव को तीन विनाशकारी गिरावट वाले वैक्टर का सामना करना पड़ता है:

• ऑक्सीकरण:वायुमंडलीय ऑक्सीजन और तेल की स्थिर सतह परत के बीच लगातार संपर्क एक आणविक टूटने की शुरुआत करता है, जिससे अम्लीय कीचड़, अघुलनशील वार्निश और बहुलक श्रृंखलाएं उत्पन्न होती हैं जो सटीक सर्वो को अवरुद्ध करती हैं।
• हाइड्रोलिसिस:औद्योगिक हाइड्रोलिक तेल स्वाभाविक रूप से हीड्रोस्कोपिक होते हैं। जैसे ही परिवेश के तापमान में उतार-चढ़ाव होता है, टैंक आर्द्र हवा में "साँस" लेता है, जिससे आंतरिक टैंक खोल पर नमी संघनित हो जाती है और तरल पदार्थ में मिल जाती है, जिससे तेजी से पहनने वाले विरोधी पदार्थ कम हो जाते हैं।
• कणिकीय प्रवेश:सूक्ष्म वायुजनित धूल, रेत और सिलिका मानक मोटे टैंक वेंट को बायपास करते हैं, सीधे तेल मैट्रिक्स में जमा हो जाते हैं और सख्त-सहिष्णुता यांत्रिक मंजूरी पर अपघर्षक घिसाव का कारण बनते हैं।

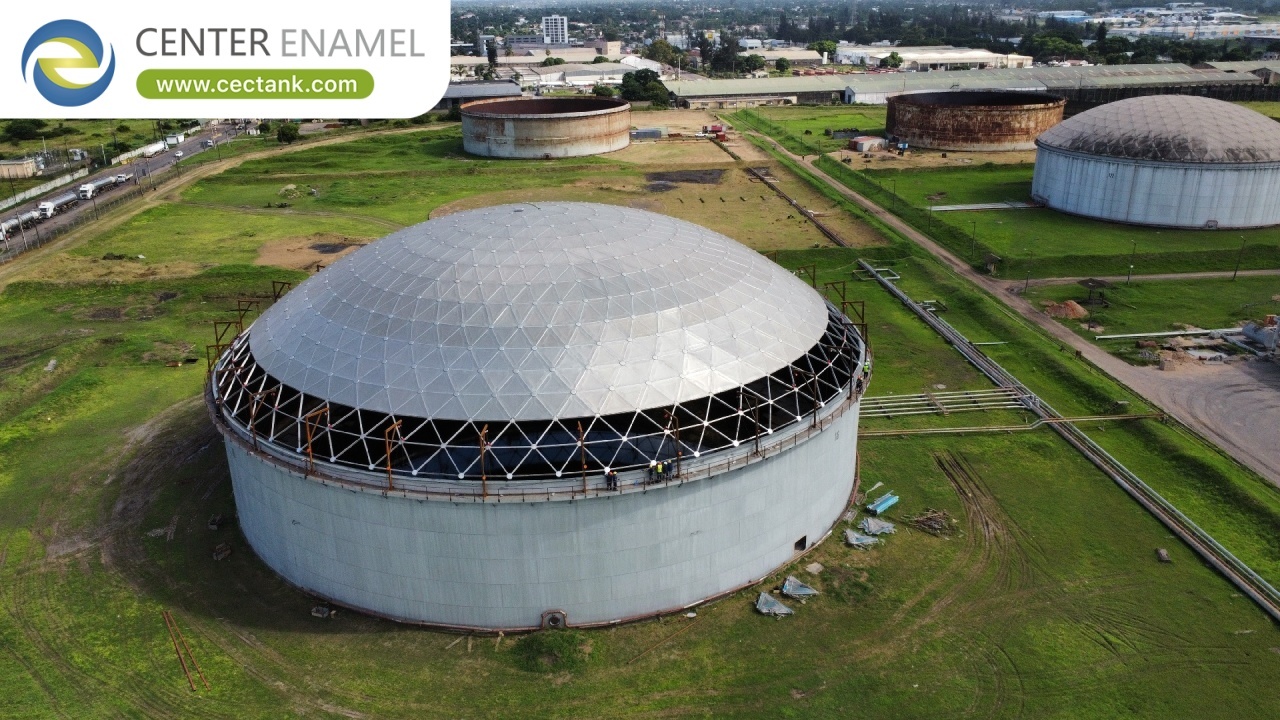

एक आंतरिक फ़्लोटिंग छत (आईएफआर) एक निश्चित बाहरी संरचना (जैसे बोल्ट स्टील या एल्यूमीनियम गुंबद टैंक) के अंदर तरल सतह पर सीधे तैरकर काम करती है। फ्लोटिंग पैनल तरल पदार्थ के ऊपर खुली हवा की जगह को खत्म कर देता है, जिससे यह सुनिश्चित होता है कि उच्च मात्रा में भरने या निकालने के चक्र के दौरान भी, कोई भी परिवेशी वायु थोक तेल की मात्रा के संपर्क में नहीं आती है।

उचित प्लवनशीलता बनाए रखने और ऑपरेशन के दौरान यांत्रिक ड्रैग बलों के तहत झुकाव या डूबने से रोकने के लिए, आईएफआर की विस्थापन मात्रा सुरक्षित रूप से इसके समग्र असेंबली द्रव्यमान से अधिक होनी चाहिए। इस संतुलन को नियंत्रित करने वाली भौतिकी को मौलिक उत्प्लावन संतुलन सूत्र के माध्यम से व्यक्त किया गया है:

औद्योगिक हाइड्रोलिक स्नेहक को संभालने वाले आईएफआर के लिए आवश्यक संरचनात्मक पैरामीटर और इंजीनियरिंग सहनशीलता विशिष्ट अस्थिर पेट्रोलियम प्रतिष्ठानों से मौलिक रूप से भिन्न होती हैं:

सीधा उत्तर:हाइड्रोलिक ऑयल फ्लोटिंग छत में इंजीनियरिंग भेद्यता का प्राथमिक बिंदु परिधि रिम सील है। क्योंकि सील हाइड्रोलिक तेल के साथ स्थायी, सीधे संपर्क में रहती है, सामग्री की विफलता को रोकने के लिए इलास्टोमेर यौगिक को विशिष्ट योजक पैकेज (जिंक डायलकिल्डिथियोफॉस्फेट या एंटी-फोमिंग पॉलिमर सहित) के साथ पूरी तरह से संगत होना चाहिए।

गलत पॉलिमर का चयन करने से रासायनिक सूजन, संरचनात्मक नरमी या सूखी दरार हो सकती है, जो टैंक सील की अखंडता को नष्ट कर देती है और सूक्ष्म रबर के टुकड़ों को सीधे तरल आपूर्ति में छोड़ देती है।

• फ्लोरोकार्बन (विटॉन/एफकेएम):सिंथेटिक हाइड्रोलिक तेल, जैव-आधारित तरल पदार्थ और फॉस्फेट एस्टर कॉन्फ़िगरेशन के लिए प्रीमियम विकल्प। इससे कम अनुभव होता है3%दशकों तक निरंतर विसर्जन के दौरान मात्रा में परिवर्तन होता है और टैंक खोल के खिलाफ इष्टतम यांत्रिक पोंछने का दबाव बनाए रखता है।
• हाई-एक्रिलोनिट्राइल नाइट्राइल (एनबीआर/बुना-एन):पारंपरिक खनिज-आधारित हाइड्रोलिक तेलों के लिए अनुशंसित। फॉर्मूलेशन को एक्रिलोनिट्राइल सामग्री से अधिक बनाए रखना चाहिए36%हल्के औद्योगिक आधार तेलों में निहित सूजन की प्रवृत्ति का विरोध करने के लिए।
• PTFE वाष्प लपेटें:अक्सर प्राथमिक लचीले फोम कोर के चारों ओर लपेटने वाली एक पतली, अत्यधिक टिकाऊ ढाल के रूप में उपयोग किया जाता है, जो एक चिकना, रासायनिक रूप से अभेद्य अवरोध बनाता है जो आंतरिक टैंक की दीवारों के साथ घर्षण को कम करता है।

भारी स्नेहक या हाइड्रोलिक तेल रोकथाम के लिए फ्लोटिंग छतों का उपयोग करने वाले औद्योगिक प्रतिष्ठानों को निम्नलिखित संरचनात्मक और परीक्षण कोड का सख्ती से पालन करना होगा:

• एपीआई मानक 650 परिशिष्ट एच:वायुमंडलीय भंडारण वातावरण के भीतर आंतरिक फ्लोटिंग छतों के डिजाइन, विनिर्माण और उछाल सुरक्षा मार्जिन को नियंत्रित करता है।
• आवा D103-09:मॉड्यूलर, फैक्ट्री-लेपित बोल्टेड स्टील भंडारण संरचनाओं की तैनाती को नियंत्रित करता है, जो द्रव-तंग वाइपर सील यात्रा के लिए आवश्यक चिकनी आंतरिक शेल प्रोफाइल प्रदान करता है।
• ISO 4406 स्वच्छता मानक:टैंक के प्रदर्शन को सत्यापित करने के लिए उपयोग किया जाता है। एक उचित रूप से सील की गई आंतरिक फ्लोटिंग छत, निश्चित बाहरी छत पर एक पूर्ण शुष्कक श्वास प्रणाली के साथ, विश्वसनीय रूप से थोक तेल की शुद्धता को बनाए रखना चाहिएआईएसओ 16/14/11स्वच्छता रेटिंग.

उच्च द्रव चिपचिपापन भरने और खाली करने के चक्र के दौरान परिधीय रिम सील के खिलाफ लगाए गए द्रव कतरनी खिंचाव को बढ़ाता है। इस प्रतिरोध को ऑफसेट करने के लिए, संरचनात्मक डिज़ाइन में अतिरिक्त-कठोर गाइड पोल और एंटी-रोटेशन केबल शामिल होने चाहिए ताकि यह सुनिश्चित हो सके कि फ्लोटिंग डेक टैंक की दीवारों के खिलाफ बंधन, झुकाव या क्रॉस-वेजिंग के बिना लंबवत यात्रा करता है।

हाँ। कम दबाव वाले नाइट्रोजन ($N_2$) ब्लैंकेटिंग सिस्टम के साथ IFR का संयोजन द्रव संरक्षण के उच्चतम मानक का प्रतिनिधित्व करता है। तैरती हुई छत खत्म हो जाती है98%तरल-गैस इंटरफ़ेस क्षेत्र का, जो टैंक के शेष हेडस्पेस को ऑक्सीजन से बचाने के लिए आवश्यक नाइट्रोजन गैस की मात्रा को काफी कम कर देता है।

हल्के ईंधन के विपरीत, हाइड्रोलिक तेल छत गिरने पर आंतरिक टैंक की दीवार पर एक लगातार, भारी चिकनाई वाली फिल्म छोड़ देता है। यदि कोई कण ऊपरी वाष्प स्थान में प्रवेश करने में कामयाब हो जाता है तो यह फिल्म सूक्ष्म कणों को आकर्षित करती है। यह सुनिश्चित करने के लिए नियमित दृश्य निरीक्षण की आवश्यकता होती है कि प्राथमिक वाइपर सील साफ हैं और टैंक की दीवारों पर जमा तलछट सील के किनारों को नहीं तोड़ रही है।

क्योंकि फ्लोटिंग डेक एक निश्चित बाहरी छत (एक आंतरिक फ्लोटिंग रूफ सेटअप) द्वारा संरक्षित होता है, बारिश का पानी सीधे डेक की सतह पर इकट्ठा नहीं होता है जैसा कि बाहरी फ्लोटिंग छत पर होता है। नतीजतन, जटिल आंतरिक लचीले नाली पाइप-जिनसे रिसाव या बंद होने का खतरा रहता है-की आवश्यकता नहीं है। यह डिज़ाइन विकल्प सिस्टम की चल रही रखरखाव आवश्यकताओं को काफी कम कर देता है।

डेक पैनल में कोई भी उल्लंघन या रिम सील की विफलता जो हाइड्रोलिक तेल को फ्लोटिंग छत के शीर्ष पर जमा करने की अनुमति देती है, इसके समग्र उछाल मार्जिन को कम कर देती है। यदि ध्यान न दिया जाए तो एकत्रित तेल के भार के कारण छत झुक सकती है या धँस सकती है। द्रव पूलिंग को जल्दी पकड़ने के लिए टैंकों को स्वचालित स्तर संकेतक या दृश्य निरीक्षण बंदरगाहों से सुसज्जित किया जाना चाहिए।
