तैरते छत टैंक के प्रकारः एक तकनीकी वर्गीकरण गाइड

टैंक कॉन्फ़िगरेशन, डेक डिजाइन और एपीआई 650 अनुपालन को समझना

थोक तरल पदार्थ भंडारण की दुनिया में, "फ्लोटिंग रूफ टैंक" एक एकल उत्पाद नहीं है, बल्कि भाप उत्सर्जन को कम करने और आग के खतरों को रोकने के लिए डिज़ाइन किए गए इंजीनियरिंग समाधानों की एक श्रेणी है।सही प्रकार का चयन आपके विशिष्ट तरलता अस्थिरता पर निर्भर करता है, स्थानीय जलवायु, सुविधा पदचिह्न और पूंजीगत व्यय (कैपएक्स) बजट।

नीचेएपीआई 650मानकों के अनुसार, फ्लोटिंग छत टैंकों को मुख्य रूप से उनके बाहरी वातावरण (बाहरी बनाम आंतरिक) और उनके आंतरिक डेक संरचनात्मक डिजाइन द्वारा वर्गीकृत किया जाता है।यह मार्गदर्शिका इन अंतरों को स्पष्ट करती है ताकि आपको एक सूचित बुनियादी ढांचा निर्णय लेने में मदद मिल सके.

प्राथमिक टैंक वर्गीकरण

त्वरित संदर्भ के लिए, फ्लोटिंग छत टैंक को वायुमंडल के संपर्क में आने के आधार पर दो मुख्य श्रेणियों में विभाजित किया गया हैः

●बाहरी तैरते छत टैंक (EFRT):खुले टैंक जहां फ्लोटिंग डेक तत्वों के संपर्क में होता है। वे आम तौर पर बड़े पैमाने पर कच्चे तेल के भंडारण के लिए उपयोग किए जाते हैं।

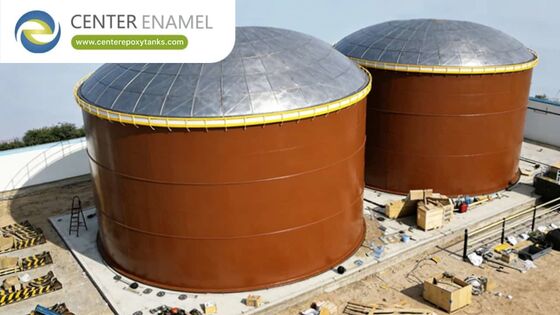

●आंतरिक तैरती छत टैंक (IFRT):हाइब्रिड टैंक जहां एक फ्लोटिंग डेक एक फिक्स्ड-छत टैंक के अंदर या एक एल्यूमीनियम भूगर्भीय गुंबद के नीचे संचालित होता है। वे परिष्कृत उत्पादों और रासायनिक भंडारण के लिए स्वर्ण मानक हैं।

1बाहरी तैरते छत टैंक (EFRT)

एक बाहरी फ्लोटिंग रूफ टैंक एक बेलनाकार स्टील पोत है जिसमें कोई स्थायी शीर्ष नहीं है। फ्लोटिंग छत डेक सीधे संग्रहीत तरल की सतह पर तैरता है।

प्रमुख विशेषताएं:

●वायुमंडलीय जोखिमःक्योंकि डेक उजागर है, इन टैंकों जटिल से लैस किया जाना चाहिएजोड़ वाली नाली प्रणालियाँडेक के ऊपर जमा होने वाले वर्षा जल को पंप करने के लिए।

●प्राथमिक अनुप्रयोग:कच्चे तेल या कम अस्थिरता वाले पेट्रोलियम उत्पादों के लिए बड़े व्यास (अक्सर 50 मीटर से अधिक) के भंडारण के लिए आदर्श।

●डिजाइन फोकसःहवा, बर्फ और बारिश के भार का सामना करने के लिए भारी-भरकम निर्माण की आवश्यकता होती है।

2आंतरिक तैरते छत टैंक (IFRT)

आंतरिक फ्लोटिंग छत टैंक आधुनिक टर्मिनल डिजाइन में सबसे बहुमुखी और कुशल विन्यास है।यह एक फ्लोटिंग छत के वाष्प-दमन लाभों को एक स्थिर छत की मौसम सुरक्षा के साथ जोड़ती है.

प्रमुख विशेषताएं:

●पर्यावरण संरक्षण:टैंक की छत या गुंबद एल्यूमीनियम से बना होता है। इस कारण यह यूवी किरणों, बारिश और मलबे से सुरक्षित रहता है। इससे सील और डेक के अन्य हिस्सों का जीवनकाल काफी बढ़ जाता है।

●रखरखाव दक्षताःचूंकि वर्षा आंतरिक डेक पर जमा नहीं हो सकती है, इसलिए जटिल आंतरिक जल निकासी प्रणालियों की आवश्यकता नहीं है, जो बाहरी टैंकों में यांत्रिक विफलता का सबसे आम बिंदु हैं।

●सामग्री लचीलापन:आईएफआरटी अक्सर हल्के, मॉड्यूलर एल्यूमीनियम डेक का उपयोग करते हैं, जिससे उन्हें मौजूदा फिक्स्ड-डेक टैंकों में रेट्रोफिट के रूप में स्थापित करना आसान हो जाता है।

3डेक टाइपोलॉजी द्वारा वर्गीकरण

इन मुख्य श्रेणियों के भीतर,संरचनातैरती हुई छत के डिजाइन को आवश्यक तैरने की क्षमता और संरचनात्मक कठोरता से निर्धारित किया जाता है।

पैन-टाइप डेक

●विवरण:एक ऊर्ध्वाधर रिम के साथ एकल मोटाई की स्टील की त्वचा।

●उपयोग का मामलाःसंरचनात्मक कमजोरी और आरक्षित तैरने की क्षमता की कमी के कारण आधुनिक अस्थिर भंडारण के लिए काफी हद तक अप्रचलित माना जाता है। यदि डेक छिद्रित होता है, तो यह डूब जाता है।

पोंटून-प्रकार के डेक

●विवरण:एक मध्य डेक जो हवा से अछूते, खंडित पोंटूनों की एक श्रृंखला से घिरा हुआ है।

●उपयोग का मामलाःआधुनिक ईएफआरटी के लिए सबसे आम डिजाइन। पुंटोन उत्कृष्ट रिजर्व तैरने की क्षमता प्रदान करते हैं; यदि एक डिब्बे का उल्लंघन किया जाता है, तो अन्य छत को तैरते रहते हैं।

डबल डेक प्रकार

●विवरण:पूरी छत में स्टील की प्लेटों की दो परतें होती हैं, जो एक पूरी तरह से सील "सैंडविच" बनाते हैं।

●उपयोग का मामलाःबड़ी क्षमता वाले टैंकों के लिए प्रयोग किया जाता है जहां कठोर मौसम की स्थिति या भारी बर्फ के भार का सामना करने के लिए बेहतर संरचनात्मक कठोरता और इन्सुलेशन की आवश्यकता होती है।

परियोजना निर्णय लेने के लिए तुलना मैट्रिक्स

सही किस्म कैसे चुनें?

यह निर्धारित करते समय कि कौन सा टैंक प्रकार आपकी परियोजना के अनुकूल है, इन तीन इंजीनियरिंग वैक्टरों पर विचार करें:

1.उत्पाद की अस्थिरता:अत्यधिक अस्थिर उत्पादों (जैसे, गैसोलीन, विमानन ईंधन) को लगभग हमेशाआईएफआरटीउत्सर्जन को अधिकतम करने के लिए।

2.जलवायु संबंधी बाधाएं:यदि आपकी सुविधा उच्च वर्षा या उच्च बर्फबारी वाले क्षेत्र में स्थित है, तो एकआईएफआरटी(विशेष रूप से एक एल्यूमीनियम गुंबद के साथ) संपत्ति के जीवन चक्र के दौरान काफी अधिक लागत प्रभावी है, क्योंकि आप छत नालियों के रखरखाव से बचते हैं।

3.क्षमता आवश्यकताएं:बड़े पैमाने पर, क्षेत्रीय कच्चे तेल के भंडारण के लिए,ईएफआरटीबड़े व्यास के पैमाने को संभालने की क्षमता और बल्क कच्चे तेल के भंडारण की संरचनात्मक मांगों के कारण मानक बने हुए हैं।
