बायोगैस स्टोरेज टैंक: छत पर भंडारण या एक अलग धारक?

बायोगैस प्लांट लगातार उत्पादन करते हैं और चरणों में उपभोग करते हैं। एक डाइजेस्टर इंजन की सर्विसिंग के कारण उत्पादन बंद नहीं करता है, और एक बॉयलर उत्पादन में मंदी का इंतजार नहीं करता है। दोनों के बीच कहीं, प्लांट को गैस रखने के लिए एक जगह की जरूरत होती है। वह जगह एकमात्र निर्णय है जो प्लांट के संचालन को कितना क्षमाशील बनाता है, उसे सबसे अधिक प्रभावित करता है, और यह आमतौर पर डिजाइन में देर से तय किया जाता है, जब डाइजेस्टर का आकार पहले ही तय हो चुका होता है।

उत्तर के दो परिवार हैं, और वे बहुत अलग व्यवहार करते हैं। शिजाझुआंग झेंगझोंग टेक्नोलॉजी कं, लिमिटेड (सेंटर इनेमल) दोनों विन्यासों की आपूर्ति करता है, और चुनाव गैस की मात्रा पर कम निर्भर करता है, बल्कि इस बात पर निर्भर करता है कि प्लांट कैसे चलाना चाहता है: चाहे वह बफर को रिएक्टर से जुड़ा हुआ चाहता हो या उससे स्वतंत्र।

1. बायोगैस भंडारण के लिए क्या विकल्प हैं?

गैस को डाइजेस्टर पर लगे झिल्ली में, एक अलग उद्देश्य-निर्मित धारक में, या भंडारण टैंक पर एक एकीकृत डबल-झिल्ली छत के रूप में संग्रहीत किया जा सकता है। प्रत्येक प्लांट को अलग-अलग परिचालन स्वतंत्रता देता है।

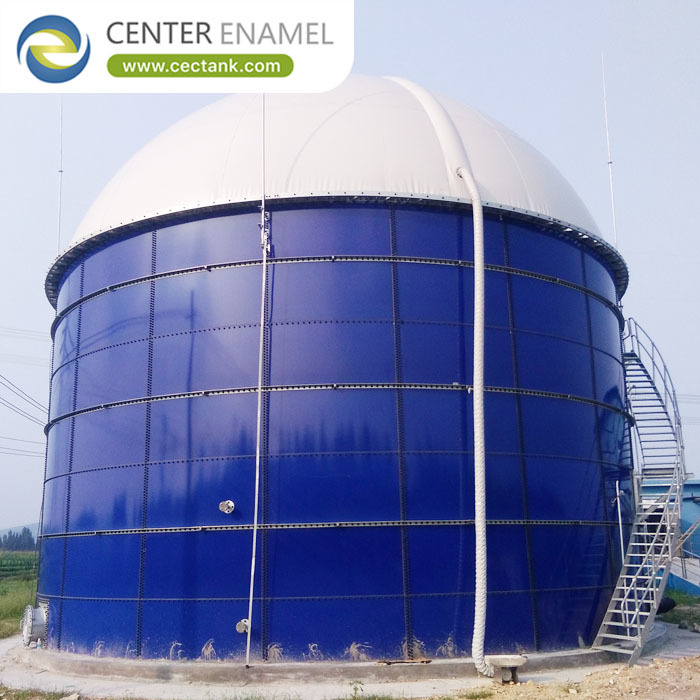

• छत पर लगा भंडारण: डाइजेस्टर पर एक डबल-झिल्ली छत एक अभिन्न गैस स्थान प्रदान करती है। यह कॉम्पैक्ट और किफायती है, लेकिन बफर गैस का उत्पादन करने वाले बर्तन से बंधा हुआ है।
• अलग गैस धारक: एक समर्पित धारक उत्पादन से भंडारण को अलग करता है। डाइजेस्टर एक स्थिर स्तर पर काम कर सकता है जबकि धारक बेमेल को अवशोषित करता है, और धारक को स्वतंत्र रूप से बनाए रखा जा सकता है।
• कठोर बनाम झिल्ली: कठोर धारक मजबूत और मौसम-सहिष्णु होते हैं; झिल्ली धारक हल्के होते हैं, दी गई मात्रा के लिए कम लागत वाले होते हैं, और बनाए रखने के लिए कोई स्लाइडिंग सील नहीं होती है।
• कई छोटी इकाइयाँ: कई इकाइयाँ अतिरेक देती हैं। रखरखाव के लिए एक धारक को खोने से प्लांट का सारा बफर समाप्त नहीं होता है, जो अक्सर अतिरिक्त पाइपवर्क के लायक होता है।
• दबावयुक्त भंडारण: जहां डाउनस्ट्रीम प्रक्रिया उच्च दबाव स्वीकार करती है, भंडारण की मात्रा कम की जा सकती है - लेकिन हर दबाव वृद्धि वर्गीकरण और सुरक्षा आवश्यकताओं को बढ़ाती है।

2. सिस्टम वास्तव में किस दबाव पर काम करता है?

बायोगैस भंडारण डिजाइन द्वारा कम दबाव वाला होता है, आमतौर पर कम मिलीबार रेंज में। वह बाधा बाकी सब कुछ आकार देती है: क्योंकि दबाव को इच्छा पर नहीं बढ़ाया जा सकता है, मात्रा संग्रहीत ऊर्जा बढ़ाने का एकमात्र तरीका है, और छोटे दबाव अंतर मायने रखते हैं।

• ऑपरेटिंग एनवेलप: झिल्ली धारक आमतौर पर लगभग 5 और 30 एमबार के बीच काम करते हैं। प्रयोग करने योग्य बफर वह गैस है जो निम्न और उच्च सेट बिंदुओं के बीच बैठती है, न कि ज्यामितीय मात्रा।
• प्रयोग करने योग्य बनाम ज्यामितीय मात्रा: एक धारक जिसे उसके निम्न सेट बिंदु से नीचे खाली नहीं किया जा सकता है, वह उसके नाममात्र से कम संग्रहीत करता है। ऑपरेटिंग दबाव सीमा पर प्रयोग करने योग्य आंकड़े के लिए आपूर्तिकर्ता से पूछें।
• दबाव नियंत्रण: गैस दबाव झिल्ली के बाहरी वायु समर्थन या कठोर धारक की चलती सील द्वारा प्रबंधित किया जाता है, जिसमें धारक और अपस्ट्रीम सील दोनों की सुरक्षा के लिए एक नियंत्रण सीमा निर्धारित होती है।
• अपस्ट्रीम सुरक्षा: डाइजेस्टर छत सील और पानी के जाल बैक प्रेशर के प्रति संवेदनशील होते हैं। धारक की दबाव सीमा उससे जुड़े हर चीज की सीमाओं से नीचे होनी चाहिए।
• डाउनस्ट्रीम आवश्यकताएँ: इंजन, बॉयलर और अपग्रेडिंग प्लांट में प्रत्येक की अपनी इनलेट दबाव आवश्यकता और सहनशीलता होती है,, और भंडारण दबाव उन सभी के भीतर बैठना चाहिए।

3. क्या सुरक्षा और नियंत्रण प्रावधान आवश्यक है?

कम दबाव पर ज्वलनशील गैस का भंडारण सुरक्षित होता है जब व्यवस्था सही होती है और जब नहीं होती है तो क्षमाशील नहीं होती है। सुरक्षा उपकरण वैकल्पिक सहायक उपकरण नहीं हैं; वे ही हैं जो कम दबाव वाली गैस प्रणाली को काम करने योग्य बनाते हैं।

• ज्वाला अवरोधक: वेंट पर और उपभोग करने वाले उपकरण तक गैस लाइन पर ज्वाला अवरोधक संग्रहीत मात्रा तक फ्लैशबैक को रोकते हैं।
• अति और निम्न दबाव सुरक्षा: पानी की सील या राहत उपकरण अति-दबाव से बचाता है; गैस का उत्पादन से तेज गति से खींचे जाने पर ढहने से बचाने के लिए एक वैक्यूम ब्रेकर सुरक्षा करता है।
• वेंटिंग और स्टैक व्यवस्था: आपातकालीन और रखरखाव वेंटिंग को एक सुरक्षित स्थान पर डिस्चार्ज किया जाना चाहिए, जिसमें साइट के खतरनाक क्षेत्र लेआउट के हिस्से के रूप में रूटिंग पर विचार किया जाए।
• गैस निगरानी: मीथेन और हाइड्रोजन सल्फाइड का पता लगाना, साथ ही स्तर और दबाव का संकेत, ऑपरेटर को एक सीमा तक पहुंचने से पहले कार्य करने के लिए आवश्यक जानकारी देता है।
• खतरनाक क्षेत्र वर्गीकरण: स्थापना को वर्गीकृत किया गया है और उपकरण को तदनुसार निर्दिष्ट किया गया है। इसे डिजाइन के दौरान तय किया जाना चाहिए, क्योंकि यह पैकेज पर हर विद्युत वस्तु को प्रभावित करता है।

इंजीनियरिंग आश्वासन और परियोजना सहायता

शिजाझुआंग झेंगझोंग टेक्नोलॉजी कं, लिमिटेड (सेंटर इनेमल) द्वारा वितरित प्रत्येक टैंक को AWWA D103-09 और EN 1090 के खिलाफ इंजीनियर किया गया है, जिसमें शेल, छत और नोजल लोड का परिमित तत्व सत्यापन है, जो ISO 9001 और ISO 45001 नियंत्रण के तहत 820-930 डिग्री सेल्सियस पर फ्यूज्ड है, सतह के सौ प्रतिशत पर 1500 V पर हॉलिडे परीक्षण किया गया है, और ग्रेड 8.8 बोल्ट और निर्माता-प्रमाणित सीलेंट के साथ असेंबल किया गया है। बायोगैस भंडारण एक पूर्ण पैकेज के रूप में आपूर्ति की जाती है: एकीकृत डबल-झिल्ली छत या एक समर्पित धारक बर्तन के साथ ग्लास-फ्यूज्ड-टू-स्टील शेल, गैस-टाइट निर्माण हॉलिडे परीक्षण 1500 V पर, सिस्टम के लिए आकारित दबाव नियंत्रण और सुरक्षा उपकरण, ज्वाला अवरोधक और वैक्यूम सुरक्षा, गैस निगरानी और उपकरण, और खतरनाक क्षेत्र वर्गीकरण और कमीशनिंग प्रक्रिया को कवर करने वाले दस्तावेज।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

क्या बायोगैस को डाइजेस्टर की छत पर या अलग धारक में संग्रहीत किया जाना चाहिए?

छत पर लगा भंडारण कॉम्पैक्ट और किफायती है और उन जगहों पर अच्छा काम करता है जहां उत्पादन और खपत प्रोफाइल बारीकी से मेल खाते हैं। एक अलग धारक उन जगहों के लिए बेहतर विकल्प है जहां प्लांट को परिचालन स्वतंत्रता की आवश्यकता होती है - स्थिर डाइजेस्टर स्तर, शटडाउन के बिना रखरखाव, या कई इकाइयों के माध्यम से अतिरेक।

नाममात्र मात्रा वास्तव में कितना प्रयोग करने योग्य भंडारण देती है?

ज्यामितीय आंकड़े से कम, क्योंकि धारक को उसके निम्न दबाव सेट बिंदु से नीचे नहीं खींचा जा सकता है। नाममात्र मात्रा की तुलना करने के बजाय निर्दिष्ट ऑपरेटिंग दबाव सीमा पर प्रयोग करने योग्य मात्रा के लिए आपूर्तिकर्ता से पूछें, जिनकी विभिन्न डिजाइनों के बीच अलग-अलग माप की जाती है।

बायोगैस भंडारण टैंक पर किन सुरक्षा उपकरणों की आवश्यकता होती है?

वेंट और गैस लाइनों पर ज्वाला अवरोधन, पानी की सील या राहत उपकरण के माध्यम से अति-दबाव सुरक्षा, तेज निकासी के दौरान ढहने के खिलाफ वैक्यूम सुरक्षा, सुरक्षित वेंट रूटिंग, गैस का पता लगाना, और दबाव और स्तर का संकेत - सभी डिजाइन के दौरान सहमत खतरनाक क्षेत्र वर्गीकरण के भीतर निर्दिष्ट।

क्या बायोगैस भंडारण टैंक को हमारे प्लांट के अनुसार कॉन्फ़िगर किया जा सकता है?

हाँ। कॉन्फ़िगरेशन, प्रयोग करने योग्य मात्रा, ऑपरेटिंग दबाव सीमा, इकाइयों की संख्या, कोटिंग ग्रेड, सुरक्षा उपकरण, उपकरण और नियंत्रण दर्शन सभी प्लांट के उत्पादन और खपत प्रोफाइल, डाउनस्ट्रीम उपकरण आवश्यकताओं और साइट के सुरक्षा वर्गीकरण से निर्धारित होते हैं।
