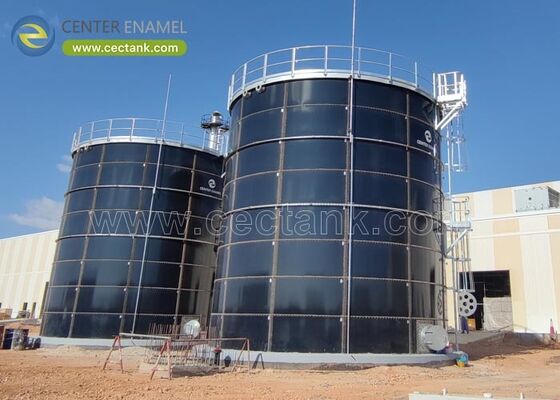

फायर वाटर टैंक: आकार, कोड और विवरण जो यह तय करते हैं कि यह काम करता है या नहीं

एक अग्नि जल टैंक अधिकांश साइटों पर कम से कम उपयोग की जाने वाली संपत्ति है और विफलता के लिए सबसे कम सहनशीलता वाला है। यह वर्षों तक भरा रहता है, एक कार्यक्रम पर निरीक्षण किया जाता है,और बिना किसी चेतावनी और दूसरे अवसर के एक ही दिन में अपनी पूरी मात्रा देने की उम्मीद हैयह संयोजन इसे एक भ्रामक रूप से कठिन विनिर्देश बनाता है। जो खरीदार इसे अंगूठे के नियम के आधार पर मापते हैं वे आमतौर पर बीमाकर्ता समीक्षा या जोखिम विश्लेषण के दौरान कमी का पता लगाते हैं,जिस बिंदु पर नींव डाली गई है और मात्रा तय है.

इंजीनियरिंग का सवाल यह नहीं है कि साइट कितना पानी स्टोर कर सकती है, बल्कि यह कितना स्टोर कर सकती है और फिर भी वितरित कर सकती है। ये अलग-अलग संख्याएं हैं,और उनके बीच अंतर है जहां अधिकांश आग पानी प्रणाली कम प्रदर्शन. शिजियाजुआंग झेंगझोंग टेक्नोलॉजी कं, लिमिटेड (सेंटर इनामेल) AWWA D103-09 के अनुसार इंजीनियर किए गए और NFPA 22 और NFPA 25 आवश्यकताओं के अनुसार कॉन्फ़िगर किए गए बोल्ट स्टील फायर वाटर टैंक की आपूर्ति करता है,विशेष आरक्षित व्यवस्था के साथ, बीमाकर्ता और प्राधिकरण की समीक्षा के लिए सुरक्षा और पूर्ण प्रलेखन को फ्रीज करें।

1अग्नि जल टैंक का आकार क्या है?

अग्नि जल की मात्रा सबसे बड़ी एकल विश्वसनीय मांग से गुणा की जाती है, जो कि मांग को बनाए रखने के लिए आवश्यक है, साइट क्षेत्र या दैनिक प्रक्रिया पानी के गुणक द्वारा नहीं।खतरे से शुरू करें और आगे बढ़ें.

• मांग दर:डिजाइन प्रवाह को दमन प्रणाली द्वारा तय किया जाता है - छिड़काव घनत्व प्लस नली प्रवाह अनुदान, या स्थिर मॉनिटर और फोम प्रणाली प्रवाह। इसे सिस्टम डिजाइन से लें,विशिष्ट आंकड़ों की तालिका से नहीं.
• अवधि:एनएफपीए 22 समय को खतरे के वर्गीकरण के एक कार्य के रूप में मानता है। हल्के खतरे के लिए दो घंटे, सामान्य खतरे के लिए तीन और अतिरिक्त खतरे या फोम सिस्टम के लिए काफी अधिक समय की आवश्यकता हो सकती है।
• सबसे बड़ा एकल जोखिम:यदि कई इमारतें एक आपूर्ति साझा करती हैं, तो सभी घटनाओं के योग के बजाय सबसे खराब एकल घटना के लिए आकार, जब तक कि सक्षम प्राधिकरण अन्यथा नहीं कहता।
• समवर्ती उपयोगःकिसी दुर्घटना के दौरान एक ही टैंक से निकाले गए अग्नि पंप शीतलन जल, जनरेटर शीतलन या प्रक्रिया की मांग को अग्नि मात्रा में जोड़ा जाना चाहिए, उससे नहीं लिया जाना चाहिए।
• प्रभावी बनाम नाममात्र मात्राःचूषण टैंक के तल को नहीं खींच सकता है। आउटलेट के नीचे, ओवरफ्लो के ऊपर, और भंवर सीमाओं द्वारा फंसे हुए मात्रा में संग्रहीत पानी है जिसे वितरित नहीं किया जा सकता है।

2कौन से मानक लागू होते हैं और वे वास्तव में क्या मांगते हैं?

एनएफपीए 22 टैंक को नियंत्रित करता है, एडब्ल्यूडब्ल्यूए डी 103-09 बोल्ट स्टील टैंक संरचना, एनएफपीए 25 चल रहे निरीक्षण और परीक्षण व्यवस्था,और एफएम ग्लोबल या बीमाकर्ता के स्वयं के डेटा शीट स्वीकृति और व्यवस्था आवश्यकताओं को जोड़ सकते हैंवे विभिन्न प्रश्नों को संबोधित करते हैं और सभी लागू होते हैं।

• एनएफपीए 22:इसमें क्षमता, भरने की दर, चूषण व्यवस्था, ठंड से सुरक्षा और अग्नि सुरक्षा जल को अन्य उपयोगों से समाप्त होने से बचाने की आवश्यकता शामिल है।
• AWWA D103-09:बोल्ट स्टील टैंक मानक। यह शेल प्लेट मोटाई, बोल्ट ग्रेड, कोटिंग और जहाज के लिए नींव की आवश्यकताओं को निर्धारित करता है।
• एनएफपीए 25:निरीक्षण, परीक्षण और रखरखाव मानक. एक टैंक जो एनएफपीए 25 के अनुसार निरीक्षण नहीं किया जा सकता है वह अंततः एक ऑडिट में विफल हो जाएगा, चाहे वह कैसे बनाया गया हो।
• एफएम ग्लोबल और बीमाकर्ता डेटा शीट:यदि साइट को हानि निवारण योजना के माध्यम से बीमा किया गया है, तो व्यवस्था, अनुमोदन की स्थिति और भूकंपीय या पवन संबंधी प्रावधान कवर की शर्तें हो सकती हैं।
• स्थानीय प्राधिकरण की समीक्षाःअग्निशमन प्राधिकरण अक्सर अधिक समय या अतिरिक्त नली अनुमतियों को लागू करते हैं। टैंक के आकार से पहले स्थानीय आवश्यकता की पुष्टि करें, बाद में नहीं।

3दिन में पानी उपलब्ध हो या न हो, यह किस बात से तय होता है?

अधिकांश आग जल की विफलताएं संरचनात्मक नहीं होती हैं। वे एक टैंक हैं जो प्रक्रिया ड्रॉ के साथ साझा किए जाते हैं, एक जमे हुए राइज़र, एक सक्शन जो भंवर करता है, या पानी जो एक जैविक समस्या में स्थिर हो गया है।ये विनिर्देश आइटम हैं, और उन्हें सही करने के लिए सस्ता और बाद में अनुकूलित करने के लिए महंगा है।

• समर्पित रिजर्वःअग्नि जल को समाप्त होने से संरक्षित किया जाना चाहिए।एक स्थायी रूप से पाइप के साथ आरक्षित - एक समर्पित सक्शन पैर या प्रक्रिया आउटलेट के ऊपर स्थापित एक स्टैंडपाइप - स्वीकृत व्यवस्था है.
• सक्शन व्यवस्थाःएक भंवर ब्रेकर और सही सक्शन डूबने से हवा के प्रवेश को रोका जा सकता है, जो सबसे महत्वपूर्ण क्षण में पंप प्रदर्शन को नष्ट कर सकता है।
• ठंड से सुरक्षाःठंडी जलवायु में टैंक, राइजर और उजागर पाइपिंग सभी को सुरक्षा की आवश्यकता होती है। अकेले इन्सुलेशन हीट इनपुट के बिना एक स्थिर राइजर को कवर नहीं करता है।
• जल की गुणवत्ता और ठहराव:संग्रहीत पानी में बायोफिलम बढ़ जाती है और टैंक के अंदर से जंग लग सकती है। सामग्री का चयन, कोटिंग और जहां प्रासंगिक है, फिर से परिसंचरण या उपचार पानी और बर्तन को स्थिर रखता है।
• निरीक्षण के लिए पहुँचःएनएफपीए 25 में आवधिक आंतरिक और बाहरी निरीक्षण की आवश्यकता होती है। सीढ़ियों, प्लेटफार्मों, मैनवे और नाली क्षमता को शुरू से ही डिजाइन किया जाना चाहिए।

इंजीनियरिंग आश्वासन और परियोजना समर्थन

शिजियाज़ुआंग झेंगझोंग टेक्नोलॉजी कं, लिमिटेड (सेंटर इनामेल) द्वारा वितरित प्रत्येक टैंक को AWWA D103-09 और EN 1090 के अनुसार बनाया गया है, जिसमें खोल, छत और नोजल भार के परिमित तत्व सत्यापन के साथ,ISO 9001 और ISO 45001 नियंत्रण के तहत 820-930°C पर पिघला हुआ, छुट्टी सतह के सौ प्रतिशत पर 1500 वी पर परीक्षण किया गया, और ग्रेड 8.8 बोल्ट और निर्माता द्वारा प्रमाणित सीलेंट के साथ इकट्ठा किया गया।अग्नि जल टैंक AWWA D103-09 के अनुसार इंजीनियर हैं और NFPA 22 के अनुसार कॉन्फ़िगर किए गए हैं, शैल पाठ्यक्रमों, कोटिंग सिस्टम और छत विकल्पों के साथ जलवायु और खतरे के लिए चुना गया, और समर्पित आरक्षित व्यवस्थाओं, भंवर तोड़ने वालों, एंटी-फ्रीज प्रावधानों के साथ आपूर्ति की,एनएफपीए 25 निरीक्षण पहुंच, भूकंपीय और पवन डिजाइन, और प्राधिकरण और बीमाकर्ता की समीक्षा के लिए दस्तावेज पैकेज।

"एक अग्नि जल टैंक का मूल्यांकन एक बार किया जाता है, साइट के जीवन के सबसे बुरे दिन, और उस दिन केवल वह मात्रा मायने रखती है जिसे यह वास्तव में वितरित कर सकता है। "

अक्सर पूछे जाने वाले प्रश्न (FAQ)

मैं आवश्यक अग्नि जल टैंक की मात्रा की गणना कैसे करता हूँ?

दमन प्रणाली से डिजाइन प्रवाह निर्धारित करें - छिड़काव घनत्व प्लस नली धाराओं,या स्थिर मॉनिटर और फोम प्रवाह - फिर NFPA 22 के तहत खतरे के वर्गीकरण के लिए उपयुक्त अवधि से गुणा करेंकिसी भी समवर्ती प्रक्रिया या शीतलन की मांग जोड़ें, और स्थानीय प्राधिकरण के खिलाफ परिणाम की पुष्टि करें, जिसके लिए मानक न्यूनतम से अधिक की आवश्यकता हो सकती है।

क्या अग्नि जल टैंक प्रक्रिया या सिंचाई जल भी आपूर्ति कर सकता है?

हां, लेकिन आग की मात्रा को समाप्त होने से संरक्षित किया जाना चाहिए। स्वीकृत व्यवस्था एक स्थायी रूप से पाइप किए गए रिजर्व हैःया तो एक अलग आग सक्शन पैर या एक स्टैंडपाइप जो उस स्तर को तय करता है जिसके नीचे प्रक्रिया ड्रॉ नहीं जा सकता है- टैंक को न भरने का प्रशासनिक वादा स्वीकार्य प्रथा नहीं है।

आग जल टैंक में ठंड को कैसे रोका जाता है?

सुरक्षा पूरे सिस्टम को कवर करना है। इसका मतलब है टैंक इन्सुलेशन जहां जलवायु की आवश्यकता है, एक अछूता और गर्मी-ट्रैक राइज़र, संरक्षित उजागर पाइपिंग,और कुछ संयंत्रों में एक परिसंचरण या हीटिंग व्यवस्था जो स्थिर पानी को जमे रहने से रोकती हैकेवल टैंक को अलग करने से ही रिज़र को विफलता का बिंदु बना दिया जाता है।

क्या अग्नि जल टैंक को हमारे जोखिम और जलवायु के अनुसार अनुकूलित किया जा सकता है?

वॉल्यूम, खोल की मोटाई, कोटिंग, छत का प्रकार, फ्रीज सुरक्षा, सक्शन व्यवस्था, स्तर संकेत और निरीक्षण पहुंच सभी खतरे के वर्गीकरण के अनुसार कॉन्फ़िगर किए गए हैं,स्थानीय प्राधिकरण की आवश्यकता और साइट जलवायु, और निर्माण से पहले प्राधिकरण और बीमाकर्ता की समीक्षा के लिए चित्र जारी किए जाते हैं।

महत्वपूर्ण बातें

• सबसे बड़ी एकल विश्वसनीय मांग और इसकी अवधि से आकार, साइट क्षेत्र या अंगूठे के नियमों से नहीं।
• डिलीवर करने योग्य मात्रा नाममात्र मात्रा से कम है - सक्शन को डिजाइन करें और पंप वास्तव में जो खींच सकता है उसके आसपास रिजर्व करें।
• साझा सेवा केवल एक स्थायी रूप से पाइप किए गए रिजर्व के साथ स्वीकार्य है जिसे प्रक्रिया ड्रॉ को हरा नहीं सकता है।
• एनएफपीए 25 निरीक्षण पहुंच और फ्रीज सुरक्षा डिजाइन आइटम हैं; उन्हें जोड़ने की तुलना में उन्हें बाद में स्थापित करने की लागत बहुत अधिक है।
