200 मी.सी. स्लैग स्टोरेज टैंक: डिजाइन, मिश्रण और सामग्री का चयन

एक 200 m3 कीचड़ भंडारण टैंक बफर वर्ग का छोटा अंत है - एक प्रक्रिया प्रवाह को समतल करने के लिए पर्याप्त बड़ा, पर्याप्त छोटा है कि ज्यामिति और मिश्रण यह तय करता है कि यह काम करता है या नहीं।इस लेख में उन आयामों को शामिल किया गया है जो वास्तव में 200 m3 फुटप्रिंट के अनुरूप हैं, कैसे कीचड़ को जमा होने और क्रस्टिंग से बचाने के लिए, और कौन सा सामग्री अपनी जगह अर्जित करती है।

200 m3 वर्ग के दलदली भंडारण टैंक के लिए व्यावहारिक ज्यामिति लगभग 5.4-6.1 m व्यास x 7.2-9.0 m है और डिजाइन मिश्रण पर रहता है या मर जाता हैःयोजना 5-15 W/m3 पनडुब्बी या जेट मिश्रण को रोकने के लिए और गंध और गैस को नियंत्रित करने के लिए एक सील छतग्लास-फ्यूज्ड-टू-स्टील (जीएफएस) संक्षारण प्रतिरोध और तेजी से बोल्ट इरेक्शन के लिए आम विकल्प है; एफबीई या कंक्रीट कीचड़ रसायन के आधार पर विकल्प हैं।

200 m3 वर्ग के टैंक की ज्यामिति

स्लैग टैंक आमतौर पर पानी के टैंकों से अधिक ऊंचे होते हैं क्योंकि जमीन और छत की लागत शेल से अधिक होती है। 200 m3 बफर आमतौर पर 5.4 m व्यास x 9.0 m या 6.11 m x 7.2 m के पास उतरता है,दोनों ही मात्रा तक पहुँचते हुए पदचिह्न को मामूली रखते हैंसटीक अनुपात साइट ऊंचाई सीमाओं, मिक्सर पहुंच और कैसे टैंक ऊपर/नीचे प्रक्रिया ऊंचाइयों में बांधता है द्वारा निर्धारित किया जाता है।

• आम तौर परः Ø5.35-6.11 m x 7.2-9.0 m ~ 200 m3 के लिए।
• ऊँचे गोले पैरों के निशान को कम करते हैं, लेकिन मिक्सर तक पहुंच को चुनौती देते हैं।
• टैंक ऊंचाई को पंप सक्शन और प्रक्रिया पाइपिंग से मेल खाएं।

मिश्रण: एक टैंक और एक जमाव गड्ढे के बीच का अंतर

यदि स्लड को अभी भी छोड़ दिया जाए तो यह जमा हो जाता है और एक परत बनाता है। स्वीकृत डिजाइन रेंज लगभग 5-15 W/m3 स्थापित मिश्रण शक्ति है, जो डुबकी मिक्सर, जेट मिक्सर या एक ड्राफ्ट ट्यूब द्वारा वितरित की जाती है,टैंक वॉल्यूम और कीचड़ रियोलॉजी के अनुसार आकार. बहुत कम और ठोस पदार्थ गिर जाते हैं; बहुत अधिक ऊर्जा बर्बाद करता है और ग्राउंड को फिर से निलंबित करता है। मिक्सर को टैंक को खाली किए बिना सेवा योग्य भी होना चाहिए।

• 5-15 W/m3 स्थापित मिश्रण शक्ति कार्य सीमा है।
• पनडुब्बी या जेट मिक्सर; टैंक में सेवा पहुंच के लिए योजना।
• उच्च ठोस पदार्थ/उच्च चिपचिपाहट श्रेणी के शीर्ष की ओर धकेलती है।

सामग्री: जीएफएस, एफबीई या कंक्रीट

कच्ची और पचाई हुई दलदली संक्षारक और घर्षणकारी होती है और H2S के कारण तरल के ऊपर गैस का स्थान अक्सर सबसे खराब वातावरण होता है।कारखाने से बने पैनलों से एक साथ बने जीएफएस बोल्ट; एफबीई (फ्यूजन-बॉन्डेड इपॉक्सी) विकल्प है जहां एक मोटी कार्बनिक कोट पसंद की जाती है; कंक्रीट मजबूत है लेकिन प्रवेश करने पर धीमा और सील करना मुश्किल है।नियत समय पर बोल्ट वाले जीएफएस या एफबीई की जीत और लीक सीलता.

परियोजना संदर्भ

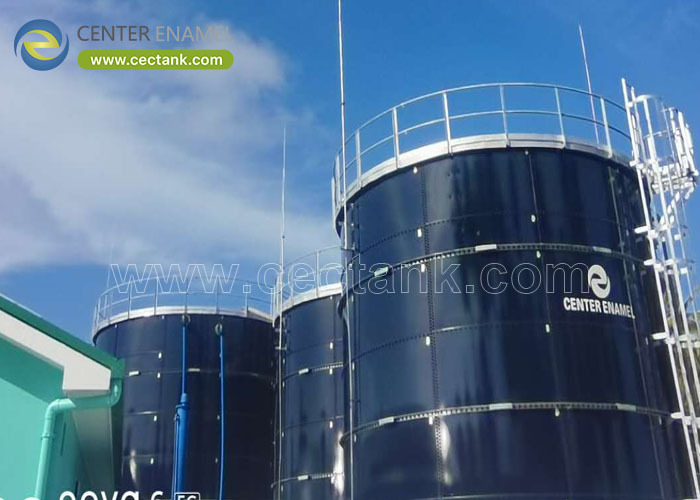

कंपनी द्वारा वितरित वास्तविक कीचड़ हैंडलिंग टैंक इस 200 m3 वर्ग के परिवार को दिखाते हैं। एचके वेओलिया लैंडफिल लीचेट ट्रीटमेंट प्रोजेक्ट (2019),मल्टी-टैंक लिकचैट ट्रेन के बीच मल्टी-टैंक लिकचैट ट्रेन के बीच ग्लेड-फिल्ट टैंक और गहन मल्टी-टैंक टैंक के साथ जीएफएस छतों के साथ बनाया गया था - एक ही मल्टी-टैंक लिकचैट टैंक इंजीनियरिंग का प्रमाण बड़े पैमाने पर.

• एचके वेओलिया लैंडफिल लीचेट, 2019: गंदगी भंडारण + जीएफएस छतों के साथ मोटी गंदगी के टैंक।
• आक्रामक लिकचर वातावरण में सील, संक्षारण प्रतिरोधी कीचड़ टैंक का प्रदर्शन करता है।

कंपनी विशेषज्ञता

सेंटर इनामेल जीएफएस और एफबीई कीचड़ रखने वाले टैंकों का निर्माण करता है, जिसमें 100% 1500 वी अवकाश-परीक्षित खोल, आईएसओ 28765 डिजाइन और बोल्ट इरेक्शन होता है जो कस्टम निर्माण के बिना 200 एम 3 जैसी छोटी मात्रा तक पहुंचता है।सील छत, मिश्रित-स्लज तर्क एक ही है चाहे टैंक 200 m3 या 20,000 m3 है।

अक्सर पूछे जाने वाले प्रश्न

200 m3 के एक दलदली टैंक के सामान्य आयाम क्या हैं?

लगभग 5.4-6.1 मीटर व्यास 7.2-9.0 मीटर। सटीक अनुपात साइट ऊंचाई सीमाओं, मिक्सर पहुंच और प्रक्रिया ऊंचाई पर निर्भर करता है।

एक दलदली टैंक को कितना मिलाया जाना चाहिए?

5-15 W/m3 की स्थापित मिश्रण शक्ति की योजना बनाएं, जो पनडुब्बी या जेट मिक्सर द्वारा वितरित की जाती है, ताकि जमाव और क्रस्टिंग को रोका जा सके। बहुत चिपचिपा या उच्च ठोस कीचड़ उस सीमा के शीर्ष की ओर बैठता है।

क्या एक छोटे से कीचड़ टैंक के लिए जीएफएस या कंक्रीट बेहतर है?

200 m3 के बफर के लिए, बोल्ट किए गए GFS को आमतौर पर घुड़सवार गैस स्पेस का विरोध करने वाले निष्क्रिय तामचीनी चेहरे के साथ, कास्ट कंक्रीट की तुलना में छिद्रों पर स्थापित करना और सील करना आसान होता है।

क्या मुझे एक कीचड़ भंडारण टैंक पर एक छत की आवश्यकता है?

एक सील छत गंध को नियंत्रित करती है और टैंक पर हमला करने वाली H2S युक्त गैस की जगह। प्रक्रिया के स्पष्ट रूप से इसके लिए आवश्यक होने के अलावा खुले टैंक कीचड़ के लिए दुर्लभ हैं।

क्या एक 200 m3 का टैंक एनाएरोबिक कीचड़ को संभाल सकता है?

हां, बशर्ते कि इसे सील कर दिया जाए, मिश्रित किया जाए और गैस का प्रबंधन किया जाए।

जीएफएस कीचड़ टैंकों पर कौन सा मानक लागू होता है?

डिजाइन ISO 28765 के अनुसार AWWA D103-09 के अनुसार संरचना के साथ; इमेल पर 100% छुट्टी (स्पार्क) परीक्षण निर्दिष्ट करें।

200 मी 3 के एक दलदली भंडारण टैंक विवरणों में सफल होता हैः एक कॉम्पैक्ट ऊंचाई ज्यामिति, ठोस पदार्थों को लटकने में रखने के लिए पर्याप्त मिश्रण, गैस स्थान के लिए एक सील छत, और एक संक्षारण प्रतिरोधी अस्तर।जीएफएस या एफबीई बोल्ट निर्माण तेजी से और मामूली मात्रा में इस संयोजन को प्रदान करता है.

हमें अपनी कीचड़ प्रकार, ठोस पदार्थों की मात्रा और उपलब्ध पदचिह्न भेजें और हम आपकी प्रक्रिया के लिए मिश्रित, सील 200 m3 वर्ग GFS या FBE बफर का आकार करेंगे।
