ईजीएसबी टैंकः उच्च दर वाले एनेरोबिक उपचार की व्याख्या

EGSB (Expanded Granular Sludge Bed) टैंक निर्मित सबसे उच्च दर वाले एनाएरोबिक रिएक्टरों में से एक है - घंटों के बजाय दिनों में घुलनशील औद्योगिक अपशिष्ट जल का उपचार करने के लिए एक मशीन।यह अधिक प्रसिद्ध यूएएसबी से निकटता से संबंधित है, लेकिन एक तेज़ के लिए समायोजित है, विस्तारित बिस्तर।

एक ईजीएसबी टैंक एक उच्च दर वाला एनाएरोबिक रिएक्टर है:एक "विस्तारित" (आंशिक रूप से द्रवित) क्षेत्र में दानेदार कीचड़ का एक अपफ्लो बिस्तर जो घुलनशील औद्योगिक अपशिष्ट जल का उपचार 5-15 किलोग्राम सीओडी/एम3/दिन में करता है, जिसमें घंटों में मापा गया हाइड्रोलिक प्रतिधारण समय होता हैइसकी वास्तविक क्षमता की सीमा शीर्ष पर तीन-चरण विभाजक है - इसे चुनी गई अपफ्लो गति (लगभग 0.5-1.2 मी/घंटा) या दानेदार कीचड़ बाहर धोया जाता है.

स्पष्ट रूप से विस्तारित दानेदार कीचड़ का बिस्तर

यूएएसबी की तरह, ईजीएसबी में घने, जमा होने योग्य दानेदार कीचड़ का एक बिस्तर होता है जिसके माध्यम से अपशिष्ट जल ऊपर की ओर बहता है।'विस्तारित' भाग का मतलब है कि अपफ्लो गति पर्याप्त रूप से उच्च है कि बिस्तर ढीला हो जाता है और कणिकाओं परिसंचरण, यांत्रिक मिश्रण के बिना संपर्क में सुधार करता है। बायोगैस ऊपर उठता है, तरल और गैस शीर्ष पर एक तीन-चरण विभाजक में अलग हो जाती है, और उपचारित पानी बहता है।रिएक्टर में कोई गतिशील भाग नहीं है.

• एक दानेदार कीचड़ बिस्तर के माध्यम से अपफ्लो, कोई यांत्रिक मिश्रण नहीं।
• 'विस्तारित' = अधिक अपफ्लो, कोमल परिसंचरण।
• एक शीर्ष तीन-चरण विभाजक में गैस/तरल/ठोस विभाजन।

सफलता की परिभाषा

ऑपरेटिंग विंडो तंग है। ऊपर की ओर अपफ्लो गति लगभग 0.5-1.2 मीटर/घंटा है - इसे बहुत अधिक दबाएं और ग्रेन्युल विभाजक में और बाहर धो लें; बहुत कम और बिस्तर निष्क्रिय रहता है।कार्बनिक भार 5-15 किलोग्राम सीओडी/एम3/दिन आसानी से अपघटित औद्योगिक धाराओं के लिए है, और एचआरटी घंटे है, यही कारण है कि एक ईजीएसबी एक समकक्ष सीएसटीआर की तुलना में बहुत छोटा हो सकता है। तापमान मेसोफिलिक (35-38 डिग्री सेल्सियस) है, और मीथेन उपज लगभग 0.25-0 पर उपचार प्रदर्शन को ट्रैक करती है।35 m3 प्रति किलो हटाए गए सीओडी.

ईजीएसबी बनाम यूएएसबी, और जहां यह फिट होता है

ईजीएसबी अनिवार्य रूप से यूएएसबी का उच्च-उपप्रवाह चचेरा भाई हैः समान दानेदार-स्लड सिद्धांत, छोटा पदचिह्न, अधिक भार - लेकिन यह बेहतर प्रवाह वितरण और अधिक मजबूत विभाजक की आवश्यकता है।यह सूट घुलनशील, गर्म, आसानी से अपघटित औद्योगिक अपशिष्ट जल जिसमें सीओडी आमतौर पर 1,500-2,000 मिलीग्राम/लीटर से अधिक होता हैः खाद्य और पेय पदार्थ, शराब बनाने, पल्प और कागज, कुछ फार्मा।यह ठंडा पतला नगरपालिका अपशिष्ट के लिए गलत उपकरण है, उच्च निलंबित ठोस पदार्थ (जो बिस्तर को अंधा कर देते हैं), या भारी एफओजी जो दाने को कवर करता है।

• फिटः घुलनशील, गर्म, उच्च सीओडी वाले औद्योगिक अपशिष्ट।
• से बचें: पतला ठंडा सीवेज, उच्च टीएसएस, भारी एफओजी।
• अच्छे प्रभाव वितरण + मजबूत विभाजक की आवश्यकता होती है।

परियोजना संदर्भ

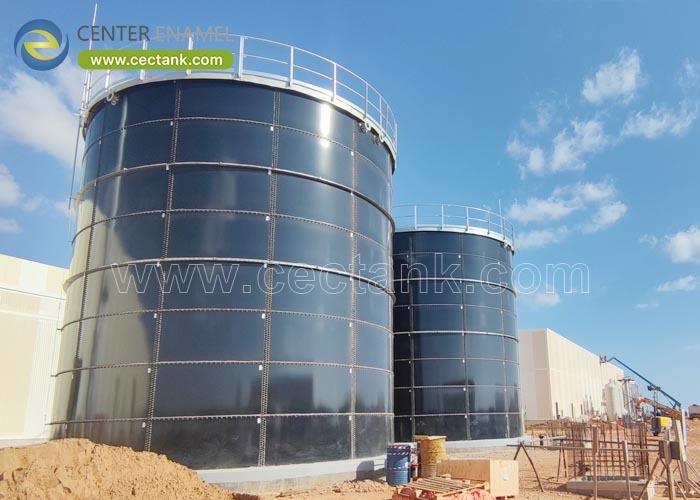

एक वास्तविक ईजीएसबी डिलिवरीः मलेशिया कोका-कोला प्लांट अपशिष्ट जल उपचार परियोजना (2016) में एक ईजीएसबी टैंक शामिल था जिसमें 7.64 मीटर व्यास x 17.4 मीटर की तामचीनी छत थी,9 पर एल्यूमीनियम डेक छत के साथ एक समायोज्य टैंक.17 m x 16.8 m - अन्न/शराबी अपशिष्ट जल का अनायरोबिक उपचार granular-sludge दृष्टिकोण का उपयोग करके किया जाता है।

• मलेशिया कोका-कोला WWTP 2016: EGSB टैंक (इनामेल छत) Ø7.64 x 17.4 m.
• समायोज्य टैंक (एल्यूमीनियम डेक छत) Ø9.17 x 16.8 मीटर

कंपनी विशेषज्ञता

केंद्र तामचीनी अभियंता एनाएरोबिक रिएक्टरों - UASB और EGSB - के रूप में GFS या स्टेनलेस वाहिकाओं के साथ हाइड्रोलिक आंतरिक (प्रवाह वितरण, तीन चरण विभाजकगैस संग्रह) टैंक के हिस्से के रूप में डिजाइन किया गया है, साइट पर हल नहीं हुआ।

अक्सर पूछे जाने वाले प्रश्न

ईजीएसबी क्या है?

विस्तारित दानेदार स्लज बेड - आंशिक रूप से द्रवित दानेदार-स्लज बिस्तर के साथ एक अपफ्लो एनाएरोबिक रिएक्टर।

ईजीएसबी बनाम यूएएसबी - क्या अंतर है?

समान दानेदार-स्लज सिद्धांत, लेकिन EGSB एक छोटे पदचिह्न और अधिक भार के लिए उच्च अपफ्लो गति चलाता है; इसे बेहतर वितरण और एक मजबूत विभाजक की आवश्यकता होती है।

किस अपफ्लो गति के लिए मुझे डिजाइन करना चाहिए?

ऊपरी भाग में लगभग 0.5-1.2 मीटर प्रति घंटा। ग्रेन्युलर कीचड़ को धोने का अधिक जोखिम; निचला भाग कम उपयोग में रहता है।

ईजीएसबी किस प्रकार के अपशिष्ट जल के लिए उपयोगी है?

घुलनशील, गर्म, आसानी से अपघटनीय औद्योगिक अपशिष्ट जिसमें सीओडी आमतौर पर 1,500-2,000 मिलीग्राम/लीटर से अधिक होता है - खाद्य पदार्थ, पेय, ब्रुअरी, पल्प और कागज, कुछ फार्मा।

तीन-चरण विभाजक सीमा क्यों है?

इसे गैस, तरल पदार्थ और ठोस पदार्थों को चयनित अपफ्लो दर पर अलग करना होगा; यदि यह नहीं कर सकता है, तो कणिकाओं को धोया जाता है और रिएक्टर अपना बिस्तर खो देता है।

एक ईजीएसबी को शुरू होने में कितना समय लगता है?

दानेदार बीज कीचड़ के साथ, भार हफ्तों से महीनों तक बढ़ता है; बिस्तर संपत्ति है, इसलिए अच्छी बीज कीचड़ कमीशन को छोटा करती है।

एक ईजीएसबी टैंक एक उच्च दर वाली एनेरोबिक मशीन हैः दानेदार कीचड़, प्रतिधारण के घंटे और एक विभाजक जो वास्तविक क्षमता सीमा है। घुलनशील, गर्म, उच्च सीओडी औद्योगिक अपशिष्ट जल के लिए विशिष्ट,यह एक छोटे पदचिह्न रिएक्टर है कि मीथेन में अपशिष्ट बदल देता है प्रदान करता है.

हमें अपने अपशिष्ट जल सीओडी, तापमान और प्रवाह भेजें और हम आकलन करेंगे कि क्या एक ईजीएसबी (बनाम यूएएसबी या सीएसटीआर) आपके संयंत्र के लिए सही एनेरोबिक रिएक्टर है।
