10000 घन मीटर बायोगैस भंडारण टैंक निर्माता: प्लांट के बफर का आकार निर्धारित करना

एक डाइजेस्टर जीव विज्ञान द्वारा निर्धारित दर पर गैस का उत्पादन करता है, और एक संयुक्त ताप और बिजली इकाई या एक अपग्रेडिंग प्लांट इसे ग्रिड, गर्मी की मांग या ऑफटेक अनुबंध द्वारा निर्धारित दर पर उपभोग करता है। ये दोनों दरें लंबे समय तक मेल नहीं खातीं। भंडारण वह घटक है जो बेमेल को अवशोषित करता है, और जब यह छोटा होता है तो लक्षणों को प्रक्रिया की समस्याओं के रूप में गलत समझा जाता है: इंजन रात में बंद हो जाता है, सप्ताहांत पर फ्लेयर चलता है, या अपग्रेडिंग प्लांट उन घंटों के दौरान कम हो जाता है जब टैरिफ सबसे अच्छा होता है। दस हजार घन मीटर पर टैंक अब एक सहायक उपकरण नहीं है; यह वह घटक है जो तय करता है कि प्लांट डिस्पैचेबल है या केवल उत्पादक।

शिजियाझुआंग झेंगझोंग टेक्नोलॉजी कं, लिमिटेड (सेंटर इनेमल) ग्लास-फ्यूज्ड-टू-स्टील बायोगैस भंडारण और पाचन वाहिकाओं का निर्माण करता है और 32,000 घन मीटर तक की एकल-टैंक क्षमताएं वितरित की हैं, जिसमें 2020 में 21,094 घन मीटर का रिकॉर्ड टैंक वितरित किया गया था। 10,000 घन मीटर के पैमाने पर, महत्वपूर्ण प्रश्न आकार तर्क, भंडारण प्रकार, दबाव लिफाफा और निर्माता का प्रमाण हैं कि ज्यामिति काम करती है।

1. प्लांट को कितनी बायोगैस भंडारण की आवश्यकता है?

भंडारण मात्रा उत्पादन और खपत के बीच बेमेल से प्राप्त होती है, न कि केवल प्लांट के आकार से। एक बेस-लोड इंजन को खिलाने वाला प्लांट, ग्रिड-उत्तरदायी सीएचपी या एक कठोर ऑफटेक अनुबंध के साथ बायोमीथेन अपग्रेडिंग इकाई को खिलाने वाले प्लांट की तुलना में एक अलग बफर की आवश्यकता होती है।

• बेस-लोड ऑपरेशन: एक लगातार चलने वाले सीएचपी को फीड रुकावटों और रखरखाव की खिड़कियों, आमतौर पर कुछ घंटों के उत्पादन के माध्यम से सवारी करने के लिए पर्याप्त भंडारण की आवश्यकता होती है।
• ग्रिड-उत्तरदायी ऑपरेशन: जो प्लांट पीक टैरिफ विंडो में पीढ़ी को स्थानांतरित करते हैं, उन्हें उन घंटों के दौरान उत्पादित गैस को रखने के लिए आकार के भंडारण की आवश्यकता होती है जब वे जानबूझकर पीढ़ी नहीं करते हैं, जो आमतौर पर काफी बड़ी मात्रा होती है।
• अपग्रेडिंग और ग्रिड इंजेक्शन: जहां गैस को बायोमीथेन में अपग्रेड किया जाता है, एक कठोर इंजेक्शन अनुबंध मांग में गिरावट के दौरान निरंतर इंजेक्शन और कटौती के बीच अंतर भंडारण कर सकता है।
• फ्लेयर न्यूनीकरण: नियोजित और अनियोजित खपत आउटेज को अवशोषित करने के लिए पर्याप्त बफर अक्सर फ्लेयरिंग को कम करने का सबसे सस्ता तरीका होता है, और फ्लेयरिंग की रिपोर्ट तेजी से की जा रही है और दंडित किया जा रहा है।
• मिक्सिंग और प्रक्रिया उपयोग: कुछ प्लांट डाइजेस्टर मिक्सिंग या पाश्चराइजेशन के लिए गैस भी निकालते हैं, और उस आंतरिक मांग को बफर गणना में शामिल किया जाना चाहिए।

2. 10000 घन मीटर के लिए कौन सा भंडारण प्रकार उपयुक्त है?

इस पैमाने पर तीन व्यवस्थाएं आम हैं, और चुनाव दबाव आवश्यकता, भूमि उपलब्धता, योजना बाधाओं और आसपास के क्षेत्र की दृश्य और गंध अपेक्षाओं से प्रेरित होता है।

• एकीकृत डाइजेस्टर छत भंडारण: गैस को डाइजेस्टर पर ही डबल-मेम्ब्रेन छत के नीचे संग्रहीत किया जाता है। यह सबसे कॉम्पैक्ट विकल्प है और उन पौधों के लिए उपयुक्त है जहां डाइजेस्टर की मात्रा पहले से ही आवश्यक बफर प्रदान करती है।
• अलग डबल-मेम्ब्रेन होल्डर: अपने स्वयं के नींव पर एक समर्पित होल्डर भंडारण को पाचन से अलग करता है, स्वतंत्र रखरखाव की अनुमति देता है, और भंडारण मात्रा को स्पष्ट और बाद में विस्तार करना आसान बनाता है।

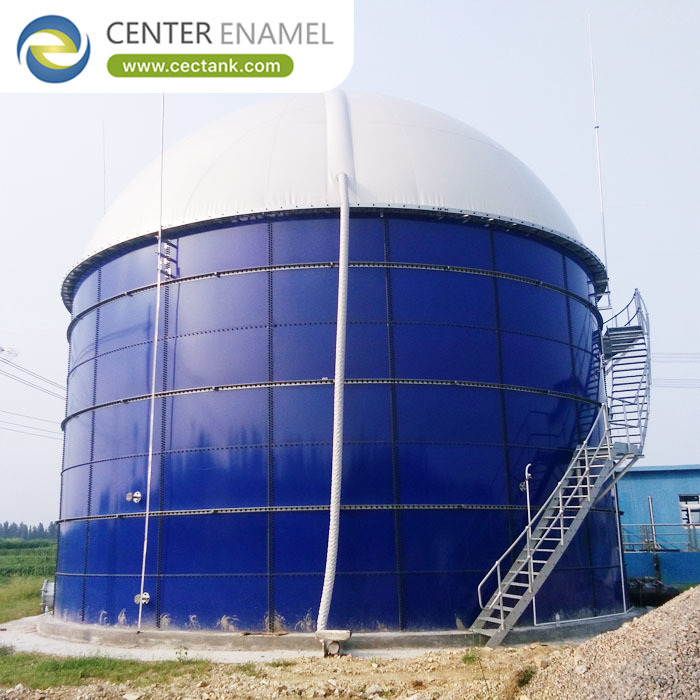

• एल्यूमीनियम डोम के साथ कठोर गैस होल्डर: एक जियोडेसिक एल्यूमीनियम डोम और एक आंतरिक झिल्ली के साथ एक बोल्टेड स्टील पोत एक मौसम-संरक्षित, लंबे समय तक चलने वाला गैस स्टोर प्रदान करता है जिसमें एक कम दृश्य प्रोफ़ाइल होती है।
• दबाव लिफाफा: अधिकांश निम्न-दबाव भंडारण कुछ मिलीबार से लगभग 30 mbar की सीमा में संचालित होता है। ऑपरेटिंग दबाव झिल्ली विनिर्देश, सुरक्षा उपकरणों और नींव भार निर्धारित करता है।
• सुरक्षा प्रावधान: दबाव-वैक्यूम राहत, लौ गिरफ्तार करने वाले, निम्न बिंदुओं पर संघनन जल निकासी, और गैस-टाइट निर्माण अनिवार्य हैं, और सिस्टम को ओवरप्रेशर और वैक्यूम दोनों में सुरक्षित रूप से विफल होना चाहिए।

3. इस पैमाने पर एक निर्माता को क्या साबित करना चाहिए?

दस हजार घन मीटर पर, त्रुटि के लिए इंजीनियरिंग मार्जिन गायब हो जाता है। ज्यामिति को हवा और भूकंपीय भार के खिलाफ सत्यापित किया जाना चाहिए, नींव सहिष्णुता महत्वपूर्ण हो जाती है, और निर्माता के संदर्भ रिकॉर्ड में छोटे टैंकों की एक लंबी सूची के बजाय तुलनीय पैमाने के वाहिकाओं को शामिल किया जाना चाहिए।

• संरचनात्मक सत्यापन: शेल, छत और नोजल भार को परिमित तत्व विश्लेषण द्वारा लागू कोड के खिलाफ जांचा जाना चाहिए, जिसमें साइट-विशिष्ट हवा और भूकंपीय मामलों के लिए सामान्य मान्यताओं के बजाय मामले हों।
• नींव सहिष्णुता: बड़े व्यास वाले बोल्टेड वाहिकाएं वेल्डेड टैंकों की तुलना में विभेदक निपटान के प्रति बहुत कम सहिष्णु होती हैं जिनमें एक कठोर रिंग बीम होता है। नींव विनिर्देश और सर्वेक्षण सहिष्णुता डिजाइन का हिस्सा हैं।
• गैस तंगी का सबूत: बोल्ट ग्रेड, सीलेंट विनिर्देश, टॉर्क अनुक्रम और झिल्ली अटैचमेंट विवरण सभी प्रलेखित होने चाहिए, क्योंकि इस पैमाने पर एक छोटा रिसाव दर भी मीथेन की बड़ी हानि का प्रतिनिधित्व करता है।
• तुलनीय संदर्भ: समान व्यास और मात्रा के वाहिकाओं के लिए पूछें जो कई वर्षों से सेवा में हैं, और एक संपर्क योग्य संदर्भ के लिए पूछें।
• डिलीवरी और इरेक्शन योजना: इस पैमाने पर लॉजिस्टिक्स योजना और इरेक्शन अनुक्रम इंजीनियरिंग डिलीवरेबल का हिस्सा हैं, न कि साइट टीम को सौंपी गई एक विचार।

इंजीनियरिंग आश्वासन और परियोजना सहायता

शिजियाझुआंग झेंगझोंग टेक्नोलॉजी कं, लिमिटेड (सेंटर इनेमल) द्वारा वितरित प्रत्येक टैंक को AWWA D103-09 और EN 1090 के खिलाफ इंजीनियर किया गया है, जिसमें शेल, छत और नोजल भार का परिमित तत्व सत्यापन है, जिसे ISO 9001 और ISO 45001 नियंत्रण के तहत 820-930 डिग्री सेल्सियस पर फ्यूज किया गया है, सतह के सौ प्रतिशत पर 1500 V पर हॉलिडे परीक्षण किया गया है, और ग्रेड 8.8 बोल्ट और निर्माता-प्रमाणित सीलेंट के साथ इकट्ठा किया गया है। बायोगैस भंडारण वाहिकाओं को AWWA D103-09 और EN 1090 के खिलाफ इंजीनियर किया गया है, जिसमें साइट-विशिष्ट हवा और भूकंपीय मामलों के लिए शेल, छत और नोजल भार का परिमित तत्व सत्यापन है, जिसे 820-930 डिग्री सेल्सियस पर फ्यूज की गई प्लेटों से निर्मित किया गया है और 1500 V पर हॉलिडे परीक्षण किया गया है, और झिल्ली प्रणालियों, दबाव-वैक्यूम राहत, लौ गिरफ्तार करने वाले, संघनन जल निकासी और कमीशनिंग समर्थन के साथ आपूर्ति की जाती है।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

10000 घन मीटर का भंडारण टैंक वास्तव में कितना गैस रख सकता है?

ज्यामितीय मात्रा दस हजार घन मीटर है, लेकिन प्रयोग करने योग्य बफर कार्यशील दबाव सीमा पर निर्भर करता है। एक निम्न-दबाव झिल्ली धारक अपनी ज्यामितीय मात्रा का एक छोटा अंश उपयोग करता है, बजाय एक उच्च-दबाव कठोर धारक के, इसलिए प्रयोग करने योग्य बफर को टैंक आकार से मानने के बजाय ऑपरेटिंग दबाव लिफाफे के मुकाबले पुष्टि की जानी चाहिए।

क्या मौजूदा प्लांट में भंडारण जोड़ा जा सकता है?

हाँ, और यह बोल्टेड निर्माण के लाभों में से एक है। एक अलग धारक या एक अतिरिक्त पोत को एक नए नींव पर खड़ा किया जा सकता है और एक छोटी शटडाउन के साथ मौजूदा गैस प्रणाली से जोड़ा जा सकता है, क्योंकि लाइव प्लांट पर कोई वेल्डिंग या गर्म काम की आवश्यकता नहीं है।

भंडारण के दौरान गैस की गुणवत्ता का क्या होता है?

भंडारण स्वयं मीथेन सामग्री को महत्वपूर्ण रूप से नहीं बदलता है, लेकिन निम्न बिंदुओं पर संघनन बनेगा और इसे निकाला जाना चाहिए, और कोई भी हाइड्रोजन सल्फाइड मौजूद गैस में रहता है। संघनन जल निकासी और, जहां आवश्यक हो, डीसल्फराइजेशन गैस प्रणाली डिजाइन का हिस्सा होना चाहिए।

क्या भंडारण पोत को हमारी उत्पादन प्रोफ़ाइल के अनुसार कॉन्फ़िगर किया जा सकता है?

हाँ। मात्रा, दबाव लिफाफा, झिल्ली या कठोर निर्माण, सुरक्षा उपकरण, संघनन प्रबंधन और उपकरण सभी प्लांट के अनुसार कॉन्फ़िगर किए जाते हैं। प्रति घंटा उत्पादन और खपत प्रोफाइल प्रदान करें और बफर को वास्तविक बेमेल के अनुसार आकार दिया जाएगा।
