एक्सटर्नल फ्लोटिंग रूफ (ईएफआर) टैंकों के लिए 2026 इंजीनियरिंग गाइड

भारी औद्योगिक और पेट्रोकेमिकल क्षेत्रों में, कच्चे तेल और अन्य अस्थिर हाइड्रोकार्बन के बड़े पैमाने पर भंडारण के लिए एक ऐसे समाधान की आवश्यकता होती है जो कठोर सुरक्षा के साथ विशाल क्षमता को संतुलित करता हो।बाहरी फ्लोटिंग रूफ (ईएफआर) टैंकइन आवश्यकताओं के लिए उद्योग मानक है। निश्चित छत या आंतरिक फ्लोटिंग छत टैंकों के विपरीत, ईएफआर एक खुले-शीर्ष वातावरण में संचालित होता है, जहां छत का डेक तरल सतह पर आराम करते समय सीधे तत्वों के संपर्क में आता है।

यह इंजीनियरिंग गाइड 2026 में ईएफआर टैंकों की संरचनात्मक यांत्रिकी, सामग्री टाइपोलॉजी और परिचालन आवश्यकताओं की जांच करता है।

एक ईएफआर टैंक एक सरल लेकिन अत्यधिक प्रभावी सिद्धांत पर निर्भर करता है:हाइड्रोस्टेटिक उछाल. छत को सीधे तरल उत्पाद पर तैरने के लिए इंजीनियर किया गया है। तरल के साथ निरंतर संपर्क बनाए रखने से, छत वाष्प स्थान (यूलेज) को समाप्त कर देती है जहां ज्वलनशील गैसें जमा होती हैं।

• उछाल और विस्थापन:छत के डेक को एक विशिष्ट उछाल कारक के साथ डिज़ाइन किया गया है। यह तैरने के लिए पर्याप्त हल्का होना चाहिए, लेकिन इतना मजबूत होना चाहिए कि यह अपने वजन, रिम सील के वजन और किसी भी अस्थायी बाहरी भार (जैसे संचित बारिश) को बिना डूबे झेल सके।
• रिम सील सिस्टम:क्योंकि टैंक का खोल पूरी तरह से गोलाकार नहीं है, छत को डेक किनारे और स्टील की दीवार के बीच के अंतर को पाटने के लिए एक लचीले "इंटरफ़ेस" की आवश्यकता होती है। इसके माध्यम से यह हासिल किया जाता हैप्राथमिक और माध्यमिक रिम सील, जो वीओसी को वायुमंडल में लीक होने से रोकने के लिए अंतरराष्ट्रीय उत्सर्जन मानकों के तहत अनिवार्य हैं।
• ग्राउंडिंग:स्थैतिक निर्वहन (और उसके बाद प्रज्वलन) को रोकने के लिए, ईएफआर फ्लोटिंग छत और टैंक शेल के बीच विद्युत निरंतरता बनाए रखने के लिए लचीले स्टेनलेस स्टील शंट का उपयोग करते हैं, जिससे यह सुनिश्चित होता है कि पूरा सिस्टम प्रभावी ढंग से ग्राउंडेड है।

ईएफआर डिज़ाइनों को उनके संरचनात्मक डेक विन्यास के आधार पर वर्गीकृत किया जाता है। चयन संग्रहीत उत्पाद की अस्थिरता और क्षेत्रीय जलवायु पर निर्भर करता है।

सबसे आम ईएफआर डिज़ाइन, डेक की परिधि के चारों ओर बंद, उत्साही पोंटूनों की एक अंगूठी का उपयोग करता है।

• लाभ:लागत प्रभावी और विश्वसनीय उछाल प्रदान करता है।
• इंजीनियरिंग नोट:डेक का केंद्र आम तौर पर पतला होता है, जिससे पोंटून व्यवस्था छत की संरचनात्मक अखंडता का प्राथमिक स्रोत बन जाती है।

संरचनात्मक बल्कहेड द्वारा अलग किए गए निरंतर शीर्ष और निचले डेक के साथ निर्मित, प्रभावी ढंग से बंद डिब्बों का "सैंडविच" बनाता है।

• लाभ:बेहतर इन्सुलेशन प्रदान करता है, जो अस्थिर तरल पदार्थों को ठंडा रखता है और वाष्पीकरण दर को कम करता है।
• सुरक्षा:खंडित निर्माण के कारण, भले ही एक खंड छिद्रित हो, छत महत्वपूर्ण आरक्षित उछाल बरकरार रखती है।

ईएफआर का प्राथमिक विभेदक यह है कि यह हैखुला शीर्ष भाग. यह डेक को वर्षा (बारिश और बर्फ) के संपर्क में लाता है, जो एक अद्वितीय इंजीनियरिंग बाधा का परिचय देता है:छत जल निकासी.

यदि बारिश के पानी को डेक पर जमा होने दिया जाता है, तो इससे भारी, असमान भार जुड़ जाता है जो छत को झुका या डुबो सकता है। इसे प्रबंधित करने के लिए, इंजीनियर स्थापित करते हैं:

1. जोड़दार या लचीली नालियाँ:एक सतत पाइपिंग प्रणाली जो छत के केंद्र से, संग्रहीत तरल के माध्यम से, टैंक के तल पर एक निर्वहन बिंदु तक चलती है।
2. आपातकालीन साइफन:सुरक्षा वाल्व जो प्राथमिक जल निकासी प्रणाली के बंद होने या विफल होने पर फंसे हुए पानी को सुरक्षित रूप से निकालने की अनुमति देते हैं।

भंडारण बुनियादी ढांचे की खरीद करते समय, इंजीनियरिंग टीमों को आंतरिक फ्लोटिंग छत (आईएफआर) के मुकाबले बाहरी फ्लोटिंग छत के विशिष्ट लाभों का मूल्यांकन करना चाहिए।

ईएफआर के डिजाइन और रखरखाव को सख्ती से नियंत्रित किया जाता हैएपीआई 650 (परिशिष्ट सी और एच). अनुपालन वैकल्पिक नहीं है; यह परिचालन सुरक्षा का मानक है।

• सील गैप वफ़ादारी:एपीआई 650 सील और टैंक शेल के बीच "अंतराल" के नियमित माप को अनिवार्य करता है। अत्यधिक अंतराल के कारण पर्यावरणीय वायु गुणवत्ता परमिट का अनुपालन नहीं होता है।
• उछाल गणना:डिज़ाइन को "सबसे खराब स्थिति" परिदृश्यों को ध्यान में रखना चाहिए, यह सुनिश्चित करना चाहिए कि कई पोंटून डिब्बों में पानी भर जाने पर भी छत स्थिर रहे।
• ईएसजी रिपोर्टिंग:क्योंकि ईएफआर भगोड़े उत्सर्जन के स्रोत हैं, आधुनिक औद्योगिक साइटों को वीओसी रिसाव दरों की रिपोर्ट करने की आवश्यकता बढ़ रही है, जिससे दीर्घकालिक अनुपालन के लिए उच्च-प्रदर्शन सील (जैसे वाइपर बैकअप के साथ यांत्रिक जूता सील) का चयन महत्वपूर्ण हो गया है।

प्रश्न: कोई सुविधा गुंबद वाले आईएफआर के बजाय ईएफआर क्यों चुनेगी?

ए:ईएफआर को अक्सर बड़े-व्यास वाले टैंकों (अक्सर 60+ मीटर से अधिक) के लिए चुना जाता है, जहां स्पष्ट-स्पैन एल्यूमीनियम जियोडेसिक गुंबद की लागत निषेधात्मक होगी। न्यूनतम वर्षा वाली शुष्क जलवायु में, ईएफआर उच्च मात्रा में भंडारण के लिए एक लागत प्रभावी समाधान प्रदान करते हैं।

प्रश्न: क्या मैं मौजूदा ईएफआर को आईएफआर में पुनः फ़िट कर सकता हूँ?

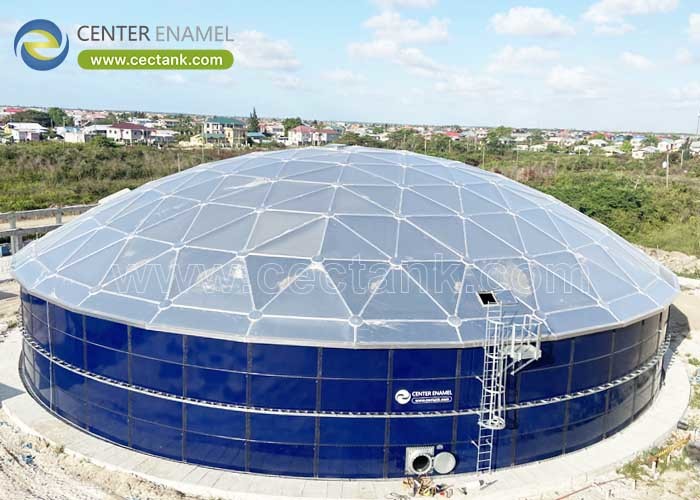

ए:हाँ, और यह पुराने बुनियादी ढाँचे के लिए एक सामान्य उन्नयन है। एल्युमीनियम जियोडेसिक गुंबद के साथ ईएफआर को रेट्रोफिटिंग करके, सुविधाएं इसे आईएफआर में परिवर्तित कर सकती हैं। यह जटिल छत नालियों की आवश्यकता को समाप्त करता है और वीओसी उत्सर्जन में तत्काल ~90% की कमी प्रदान करता है।

प्रश्न: ईएफआर के लिए सबसे बड़ा रखरखाव जोखिम क्या है?

ए:जल निकासी प्रणाली की विफलता. यदि लचीली पाइपिंग विफल हो जाती है या नाली का सेवन मलबे से भर जाता है, तो पानी छत पर जमा हो जाएगा, जिससे संभावित रूप से छत की संरचनात्मक अखंडता से समझौता हो जाएगा।

विनिर्माण उत्कृष्टता के 30 से अधिक वर्षों के साथ और लगभग200 मालिकाना पेटेंट, सेंटर इनेमल भंडारण रोकथाम और छत डिजाइन में एक प्रमुख वैश्विक प्राधिकरण है। चाहे आप मौजूदा ईएफआर सिस्टम का रखरखाव कर रहे हों या ईएफआर-टू-आईएफआर रेट्रोफिट पर विचार कर रहे हों, हमारी इंजीनियरिंग टीम पूर्ण अनुपालन में टर्नकी समाधान प्रदान करती है।एपीआई 650औरआईएसओ 9001मानक.

विशेषज्ञ के नेतृत्व वाले रोकथाम समाधानों के साथ अपनी औद्योगिक भंडारण संपत्तियों को अनुकूलित करें।
