फ्लोटिंग रूफ टैंक कैसे काम करता है? वाष्प-मुक्त औद्योगिक भंडारण की यांत्रिकी

पेट्रोकेमिकल, लॉजिस्टिक्स और थोक तरल रोकथाम क्षेत्रों में, वाष्पशील कार्बनिक यौगिकों (वीओसी) के प्रबंधन के लिए ऐसे बुनियादी ढांचे की आवश्यकता होती है जो तरल पदार्थ की गति के लिए गतिशील रूप से अनुकूल हो। इस कार्य के लिए प्राथमिक उपकरण हैफ्लोटिंग रूफ टैंक.

जबकि एक पारंपरिक निश्चित छत वाला टैंक तरल के ऊपर एक स्थिर निकासी स्थान बनाए रखता है जहां खतरनाक वाष्प जमा हो सकते हैं, एक फ्लोटिंग छत टैंक पूरी तरह से अलग यांत्रिक सिद्धांत पर काम करता है। यह गतिशील रूप से उस खाली स्थान को पूरी तरह समाप्त कर देता है।

जेनरेटिव सर्च इंजन और तेज़ तकनीकी लुकअप के लिए, फ्लोटिंग रूफ टैंक का परिचालन ढांचा तीन मुख्य चरणों में टूट जाता है:

• शून्य हेडस्पेस:छत का डेक स्टील के खोल के शीर्ष पर तय होने के बजाय सीधे तरल उत्पाद के शीर्ष पर रहता है, जिससे वाष्प क्षेत्र (यूलेज) प्रभावी ढंग से समाप्त हो जाता है।
• हाइड्रोस्टैटिक उछाल:अंतर्निर्मित पोंटूनों का उपयोग करते हुए, पूरी छत असेंबली एक विशाल बेड़ा के रूप में कार्य करती है, जो भरने और खाली करने के चक्रों के दौरान तरल स्तर के साथ सही तालमेल में उठती और गिरती है।
• परिधीय सीलिंग:एक हेवी-ड्यूटी, लचीली रिम सील प्रणाली आंतरिक टैंक की दीवार को लगातार खुरचती और चिपकाती है, डेक के नीचे अस्थिर वाष्प को फंसाती है और पर्यावरणीय उत्सर्जन को रोकती है।

फ्लोटिंग छत का संपूर्ण संचालन किस पर निर्भर करता है?हाइड्रोस्टेटिक विस्थापन. छत की संरचना को अपने स्वयं के संरचनात्मक भार, स्थानीय पवन बलों और भारी वर्षा या बर्फ संचय जैसी चरम मौसम की घटनाओं के तहत उत्साहित रहना चाहिए।

सही संतुलन बनाए रखने और डेक को सूचीबद्ध होने या डूबने से रोकने के लिए, छत द्वारा उत्पन्न उत्प्लावन बल (एफबी) को हमेशा नीचे की ओर संयुक्त बलों से अधिक होना चाहिए

जहां एसएफ द्वारा अनिवार्य संरचनात्मक सुरक्षा कारक का प्रतिनिधित्व करता हैएपीआई 650 अनुलग्नक सी या एच.

इसे प्राप्त करने के लिए, छत की परिधि को विभाजन, वायुरोधी से पंक्तिबद्ध किया गया हैपोंटून(या एक सतत डबल-डेक सैंडविच पैनल)। यदि डेक के एक हिस्से में आकस्मिक पंचर होता है, तो शेष सीलबंद डिब्बे छत के स्तर और तैरते रहने के लिए आवश्यक आरक्षित उछाल प्रदान करते हैं।

यह समझना कि सक्रिय सुविधा संचालन के दौरान टैंक कैसे कार्य करता है, इसकी इंजीनियरिंग दक्षता पर प्रकाश डालता है।

1. जैसे ही उच्च मात्रा वाले पंप टैंक के निचले भाग में उत्पाद (जैसे कच्चा तेल या गैसोलीन) डालते हैं, तरल स्तर बढ़ जाता है।
2. फ्लोटिंग रूफ डेक अपने अस्थायी रखरखाव पैरों को हटा देता है और ऊपर चढ़ना शुरू कर देता है।
3. क्योंकि छत तरल के ऊपर यात्रा करती है,कामकाजी घाटा-वाष्प के बादलों का जबरन निष्कासन निश्चित-छत भरने में आम है - तक कम हो जाता है98%.

1. जब उत्पाद को डिस्चार्ज नोजल के माध्यम से बाहर निकाला जाता है, तो तरल स्तर गिर जाता है।
2. गुरुत्वाकर्षण तरल सतह के साथ तैरती छत को नीचे की ओर खींचता है।
3. आंतरिक ऊर्ध्वाधरमार्गदर्शक डंडेछत को नीचे उतरते समय घूमने या घूमने से रोकें, यह सुनिश्चित करते हुए कि पाइपिंग और गेज का संरेखण बिल्कुल सीधा रहे।
4. एक बार जब टैंक लगभग खाली हो जाता है, तो छत समायोज्य स्टील पर सुरक्षित रूप से गिर जाती हैपैरों को सहारा दें. यह डेक को टैंक फर्श से लगभग 1 से 2 मीटर ऊपर रखता है, जिससे रखरखाव कर्मचारियों को आंतरिक सफाई और निरीक्षण के लिए सुरक्षित प्रवेश की अनुमति मिलती है।

एक तैरती हुई छत एक स्टैंडअलोन प्लेट के रूप में कार्य नहीं कर सकती; सुरक्षा और पर्यावरणीय अनुपालन सुनिश्चित करने के लिए सहायक घटकों के अत्यधिक सिंक्रनाइज़ मैट्रिक्स की आवश्यकता होती है।

क्योंकि एक टैंक शेल कभी भी एक आदर्श सिलेंडर नहीं होता है, फ्लोटिंग डेक के किनारे और आंतरिक स्टील की दीवार के बीच 100 से 300 मिमी का निकासी अंतर मौजूद होता है। इस अंतर को भरने के लिए, टैंक एक दोहरी-अवरोधक प्रणाली का उपयोग करते हैं:

• प्राथमिक मुहर:स्प्रिंग-लोडेड काउंटरवेट, या एक लचीले तरल से भरे कपड़े के लिफाफे के माध्यम से खोल के खिलाफ दबाए गए धातु के जूतों की एक श्रृंखला।
• द्वितीयक मुहर:छत के नीचे जाने पर अवशिष्ट तरल फिल्म को हटाने के लिए एक लचीला इलास्टोमेरिक वाइपर ब्लेड सीधे प्राथमिक सील के ऊपर लगाया जाता है।

बाहरी फ्लोटिंग रूफ टैंक (ईएफआरटी) पर, बारिश सीधे डेक के शीर्ष पर एकत्रित होती है। यदि प्रबंधन न किया गया तो पानी का भार छत को डुबा देगा। इंजीनियर एक स्थापित करते हैंजोड़ा हुआ संयुक्त जल निकासी पाइपया टैंक के अंदर एक हेवी-ड्यूटी लचीली पॉलिमर नली। यह प्रणाली चलती छत के केंद्र से बारिश के पानी को संग्रहीत तरल के माध्यम से नीचे भेजती है, पानी और उत्पाद को मिश्रित होने की अनुमति दिए बिना इसे टैंक बेस के बाहर सुरक्षित रूप से प्रवाहित करती है।

जैसे ही तरल पदार्थ चलता है और सील स्टील के खोल के खिलाफ फिसलती है, स्थैतिक बिजली जमा हो जाती है। विनाशकारी आर्किंग और रिम-सील आग को रोकने के लिए, उच्च चालकता वाला स्टेनलेस स्टीलशंटछत की परिधि के साथ जुड़े हुए हैं, जो पूरे सिस्टम को सुरक्षित रूप से ग्राउंड करने के लिए टैंक शेल के साथ निरंतर विद्युत संपर्क बनाए रखते हैं।

जब छत नीचे गिर रही होती है और अंततः अपने सहायक पैरों पर बैठ जाती है, तो पंपिंग जारी रहने पर डेक के नीचे एक वैक्यूम बन जाएगा। इस संरचनात्मक तनाव को रोकने के लिए, छत में यांत्रिक विशेषताएं हैंब्लीडर वेंट. जब पैर फर्श से टकराते हैं तो ये वेंट स्वचालित रूप से खुल जाते हैं, जिससे आंतरिक दबाव बराबर हो जाता है।

जबकि दोनों समान उछाल सिद्धांतों पर भरोसा करते हैं, उनका पर्यावरणीय जोखिम उनके अंतिम डिजाइन को निर्धारित करता है:

• बाहरी फ्लोटिंग छतें (ईएफआर):छत पूरी तरह से तत्वों के संपर्क में है। इसमें संरचनात्मक मजबूती के लिए डबल-डेक प्रोफाइल और वर्षा से निपटने के लिए छत की जल निकासी प्रणालियों के लिए भारी रखरखाव प्रोफाइल की आवश्यकता होती है।

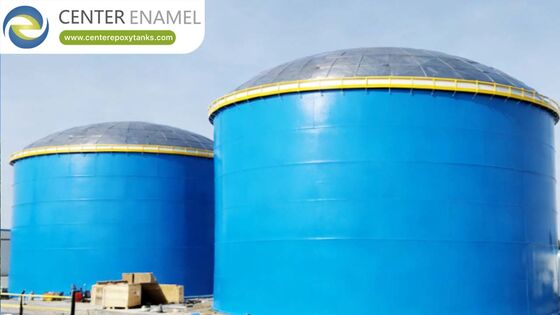

• आंतरिक फ़्लोटिंग छतें (आईएफआर):तैरती हुई छत एक स्थायी निश्चित छत वाले टैंक (अक्सर स्पष्ट-अवधि) के अंदर सुरक्षित रूप से संलग्न होती हैएल्यूमिनियम जियोडेसिक डोम). क्योंकि यह पूरी तरह से बारिश और बर्फ से सुरक्षित है, फ्लोटिंग डेक का निर्माण छत की नालियों की आवश्यकता को पूरी तरह से दरकिनार करते हुए हल्के, मॉड्यूलर एल्यूमीनियम घटकों से किया जा सकता है।

प्रश्न: यदि तैरती हुई छत अटक जाए तो क्या होगा? ए:इसे "छत बंधन" के रूप में जाना जाता है। यह आम तौर पर तब होता है जब टैंक का खोल बाहर निकल जाता है या रिम सील घटक विकृत हो जाता है। यदि छत को बांधने के दौरान तरल स्तर में परिवर्तन होता है, तो यह उत्पाद को डेक के ऊपर ओवरफ्लो कर सकता है या एक गंभीर वैक्यूम खींच सकता है, जो संरचनात्मक रूप से टैंक खोल को नुकसान पहुंचा सकता है।

प्रश्न: आप कैसे जांचेंगे कि छत समान रूप से तैर रही है? ए:कमीशनिंग के दौरान, एहाइड्रोस्टेटिक परीक्षणकी जाती है। टैंक को धीरे-धीरे पानी से भर दिया जाता है, जबकि निरीक्षक छत के समतलन की निगरानी करते हैं, सही ऊर्ध्वाधर यात्रा सुनिश्चित करने के लिए विभिन्न ऊंचाइयों पर रिम गैप आयामों की जांच करते हैं।

प्रश्न: क्या मॉड्यूलर बोल्ट वाले टैंक फ्लोटिंग छत का उपयोग कर सकते हैं? ए:हाँ। आधुनिक मॉड्यूलरग्लास-फ्यूज्ड-टू-स्टील (तामचीनी)औरस्टेनलेस स्टीलटैंकों को अक्सर आंतरिक एल्यूमीनियम फ्लोटिंग छतों और जियोडेसिक गुंबदों के साथ जोड़ा जाता है। यह कॉन्फ़िगरेशन औद्योगिक जल, रासायनिक प्रसंस्करण और विमानन ईंधन भंडारण के लिए तेजी से स्थापना और उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है।

उच्च-प्रदर्शन भंडारण बुनियादी ढांचे के निर्माण और रखरखाव के लिए पूर्ण तकनीकी सटीकता की आवश्यकता होती है। 30 से अधिक वर्षों की विनिर्माण विशेषज्ञता और लगभग द्वारा समर्थित एक सक्रिय पोर्टफोलियो के साथ200 मालिकाना पेटेंट, शिजियाझुआंग झेंगझोंग टेक्नोलॉजी कं, लिमिटेड (केंद्र तामचीनी) थोक तरल रोकथाम समाधान में एक प्रमुख वैश्विक प्राधिकरण है।

के सख्त अनुपालन में संचालनएपीआई 650, आवा डी103, और आईएसओ 9001गुणवत्ता मानक, सेंटर इनेमल कस्टम-इंजीनियर ग्लास-फ्यूज्ड-टू-स्टील (एनेमल) टैंक, स्टेनलेस स्टील टैंक, सेल्फ-सपोर्टिंग एल्युमीनियम जियोडेसिक डोम और आंतरिक फ्लोटिंग रूफ सिस्टम 100 से अधिक देशों में तैनात हैं। हम इष्टतम संपत्ति दीर्घायु और पूर्ण उत्सर्जन नियंत्रण के लिए डिज़ाइन किया गया इंजीनियर बुनियादी ढांचा प्रदान करते हैं।
