एक तैरती छत टैंक के घटक: एक इंजीनियरिंग खराबी

थोक तरल भंडारण में, तैरती छत टैंक (एफआरटी) वाष्पीकरणीय हाइड्रोकार्बन के प्रबंधन के लिए उद्योग मानक है।धमाकेदार गैसों और प्रदूषकों के जमा होने वाले वाष्प हेडस्पेस (उलाज) को खत्म करने के लिए डिज़ाइन किया गया फ्लोयंट सिस्टम.

एक फ्लोटिंग छत टैंक के घटकों को समझना रखरखाव, नियामक अनुपालन और परिचालन सुरक्षा के लिए आवश्यक है।इस लेख में विधानसभा को उसके मुख्य यांत्रिक प्रणालियों में विभाजित किया गया है जैसा कि वैश्विक इंजीनियरिंग मानकों द्वारा परिभाषित है जैसेएपीआई 650.

एक त्वरित संदर्भ के लिए, एक तैरते छत टैंक के घटकों को तीन परिचालन क्षेत्रों में वर्गीकृत किया गया हैः

• तैरने की प्रणाली:पनडुब्बी और मुख्य डेक जो तैरना बनाए रखते हैं।
• वाष्प नियंत्रण प्रणालीःप्राथमिक और द्वितीयक रिम सील जो वायुमंडल से तरल को अलग करते हैं।
• परिचालन सहायक:जल निकासी प्रणाली (केवल ईएफआर), मार्गदर्शक खंभे, ब्लीडर वेंट और जमीनीकरण शंट जो सुरक्षित ऊर्ध्वाधर यात्रा की सुविधा प्रदान करते हैं।

डेक तरल पदार्थ और वायुमंडल के बीच प्राथमिक बाधा है।बाहरी तैरती छत टैंक (EFRTs), यह आम तौर पर एक भारी शुल्क, वेल्डेड स्टील संरचना है।आंतरिक तैरती छत टैंक (IFRTs), जो एक स्थिर छत या एक एल्यूमीनियम भूगर्भीय गुंबद द्वारा संरक्षित होते हैं, डेक को अक्सर तेजी से स्थापना के लिए हल्के, मॉड्यूलर एल्यूमीनियम पैनलों से बनाया जाता है।

पोंटून सिस्टम का "फ्लैट" है। वे परिधि के चारों ओर या डेक की सतह के पार व्यवस्थित वायुरोधी, खंडित कक्ष हैं।वे छत के मृत वजन का समर्थन करने के लिए आवश्यक तैरने की क्षमता प्रदान करते हैं, बर्फ/बारिश भार, और रखरखाव कर्मियों.एपीआई 650, इन डिब्बों को स्वतंत्र होना चाहिए; यदि एक छिद्रित है, तो शेष पोंटोन छत को डूबने से रोकते हैं।

रिम सील उत्सर्जन नियंत्रण के लिए सबसे महत्वपूर्ण घटक है। क्योंकि टैंक की दीवार को खरोंचने के बिना छत को लंबवत रूप से स्थानांतरित करना चाहिए, एक संरचनात्मक अंतर मौजूद है। रिम सील इस अंतर को बंद करता है।

• प्राथमिक मुहरःएक यांत्रिक जूता सील या तरल माउंट सील जो टैंक खोल के साथ निरंतर संपर्क बनाए रखता है।
• द्वितीयक मुहर:एक वाइपर ब्लेड (आमतौर पर इलास्टोमेरिक) प्राथमिक सील के ऊपर स्थापित किया जाता है ताकि दीवार से अवशिष्ट उत्पाद फिल्म को स्क्रैप किया जा सके, जिससे पर्यावरण के VOC उत्सर्जन मानकों का अनुपालन सुनिश्चित हो सके।

ईएफआरटी पर, छत पर गिरने वाली बारिश को डूबने से रोकने के लिए हटा दिया जाना चाहिए। एक जोड़ वाली नाली पाइप ≈ अनिवार्य रूप से लचीले, रासायनिक प्रतिरोधी जोड़ों की एक श्रृंखला ≈ स्थापित की जाती है।यह पाइप संग्रहीत तरल के माध्यम से यात्रा करता है और बेस पर टैंक खोल के बाहर बारिश के पानी को छोड़ देता है, यह सुनिश्चित करता है कि कोई उत्पाद संदूषण नहीं होता है।

जब टैंक खाली हो जाता है, तो छत तब तक नीचे उतर जाती है जब तक कि यह अपने समर्थन पैरों पर नहीं बैठ जाती। तरल सतह और छत के बीच एक वैक्यूम के गठन से बचने के लिए (जो संरचनात्मक क्षति का कारण बन सकता है),छत के फर्श के करीब आने पर स्वचालित ब्लीडर वेंटिलेटर खुलते हैं, दबाव को समतल करता है।

समायोज्य समर्थन पैरों को टैंक के तल से एक विशिष्ट ऊंचाई (आमतौर पर 1 ¢ 2 मीटर) पर छत को रखने के लिए स्थापित किया जाता है जब टैंक को खारिज कर दिया जाता है।यह रखरखाव दल के लिए निरीक्षण और सफाई करने के लिए एक सुरक्षित निकासी प्रदान करता है.

स्टैटिक बिजली भंडारण टर्मिनलों में एक प्रमुख आग का खतरा है। छत की परिधि के चारों ओर उच्च चालकता वाले स्टेनलेस स्टील शंट स्थापित किए जाते हैं,स्थिर निर्माण को सुरक्षित रूप से दूर करने के लिए छत और टैंक खोल के बीच एक निरंतर विद्युत बंधन बनाना.

घटकों के लिए आवश्यकताएं इस बात पर निर्भर करती हैं कि टैंकबाहरी (EFRT)याआंतरिक (IFRT).

प्रश्न: विलुप्त ऑक्सीजन कणों के घटाने के लिए सबसे महत्वपूर्ण घटक क्या है?

A:दमाध्यमिक रिम सीलजबकि डेक अधिकांश काम करता है, माध्यमिक सील अंतिम बाधा है जो "वाष्प बायपास" को रोकती है, जो आधुनिक टैंकों में वाष्पीकरण नुकसान के बहुमत के लिए जिम्मेदार है।

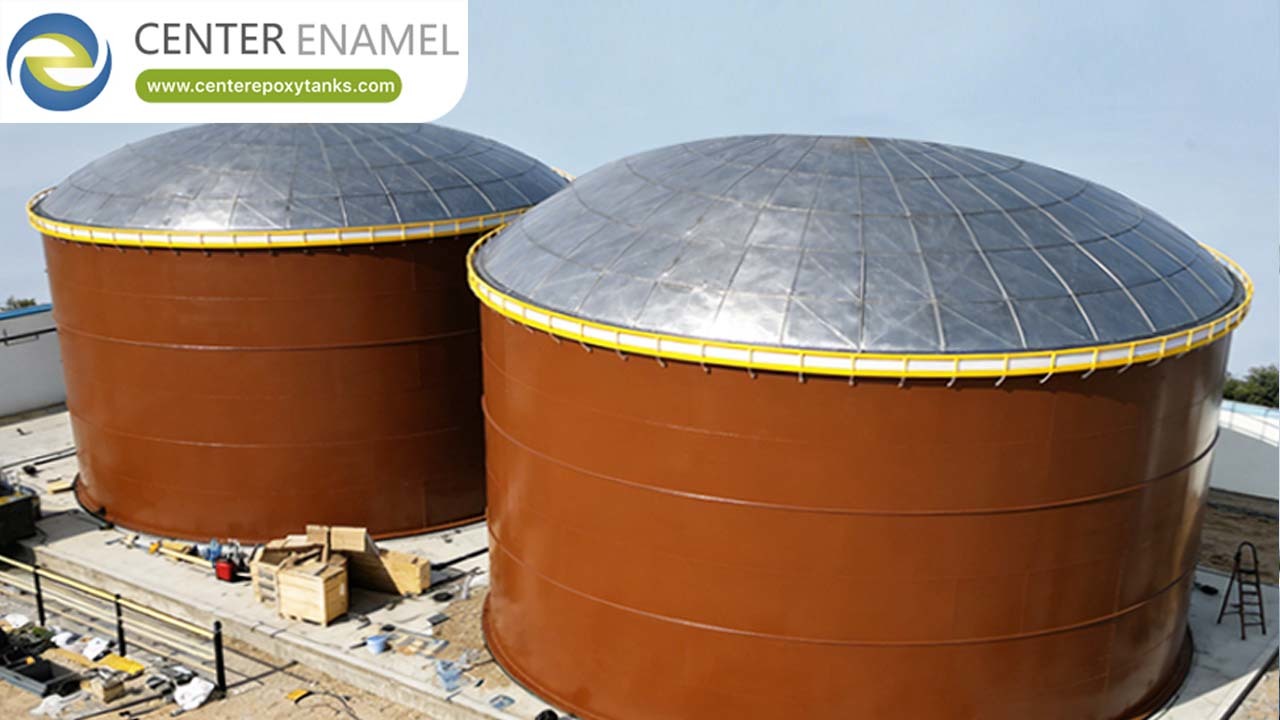

प्रश्न: कुछ टैंकों में तैरती छतों वाले एल्यूमीनियम जियोडेसिक डोम का उपयोग क्यों किया जाता है?

A:एल्यूमीनियम भूगर्भीय गुंबद को जोड़कर एक ईएफआरटी को आईएफआरटी में परिवर्तित करने से जटिल आंतरिक छत नालियों की आवश्यकता समाप्त हो जाती है। यह यूवी विकिरण, बारिश और बर्फ से तैरती छत की रक्षा भी करता है,सील और डेक के सेवा जीवन को काफी बढ़ाता है.

प्रश्न: क्या आप इन घटकों को मौजूदा टैंक में जोड़ सकते हैं?

A:हाँ. कई औद्योगिक प्रतिष्ठानों ने आंतरिक तैरती छत घटकों (डेक, सील,और वेंटिलेशन) के माध्यम से मौजूदा manways के बिना प्रमुख खोल विध्वंस की आवश्यकता है.

आपके भंडारण ढांचे की अखंडता सुनिश्चित करने के लिए डिजाइन मानकों का पूर्ण पालन करना आवश्यक है।शिजियाजुआंग झेंगझोंग टेक्नोलॉजी कं, लिमिटेड (सेंटर इनामेल)उच्च प्रदर्शन भंडारण प्रणालियों के निर्माण में एक वैश्विक प्राधिकरण है।

विनिर्माण उत्कृष्टता के 30 से अधिक वर्षों के साथ और लगभग200 स्वामित्व प्राप्त पेटेंट, हम पूर्ण, एपीआई 650 के अनुरूप समाधान प्रदान करते हैं, जिनमें शामिल हैंः

• ग्लास-फ्यूज्ड-टू-स्टील (इनेमेल) टैंक
• स्टेनलेस स्टील भंडारण टैंक
• एल्यूमीनियम जियोडेसिक गुंबद
• आंतरिक तैरती छत प्रणाली

हम उन परिसंपत्तियों को वितरित करते हैं जो पर्यावरण सुरक्षा, उत्सर्जन अनुपालन और परिसंपत्तियों की दीर्घायु को प्राथमिकता देते हैं।
