फ्लोटिंग छत कैसे बनाएं: संपूर्ण इंजीनियरिंग और निर्माण गाइड

औद्योगिक भंडारण टैंकों के लिए एपीआई-संगत फ़्लोटिंग छतों के डिजाइन, संयोजन और परीक्षण के लिए एक व्यापक खाका

फ्लोटिंग छत का निर्माण औद्योगिक थोक तरल भंडारण में सबसे महत्वपूर्ण इंजीनियरिंग उपलब्धियों में से एक है। संग्रहीत तरल पदार्थों की सतह पर भौतिक रूप से तैरने के लिए डिज़ाइन किया गया है - टैंक की मात्रा के साथ बढ़ रहा है और गिर रहा है - एक तैरती छत वाष्प स्थान (यूलेज) को खत्म कर देती है जहां वाष्पशील कार्बनिक यौगिक (वीओसी) जमा होते हैं।

चाहे आप इंजीनियरिंग कर रहे होंबाहरी फ्लोटिंग छत (ईएफआर)बड़े पैमाने पर कच्चे तेल के भंडारों के लिए या एआंतरिक फ़्लोटिंग छत (आईएफआर)एक के साथ जोड़ा गयाएल्यूमिनियम जियोडेसिक डोमपरिष्कृत पेट्रोकेमिकल्स की सुरक्षा के लिए, डिजाइन और निर्माण प्रक्रिया को अंतरराष्ट्रीय कोड जैसे कड़ाई से पालन करना चाहिएएपीआई 650. फ्लोटिंग-रूफ टैंक ने अपनी स्थापना के बाद से अस्थिर पेट्रोलियम भंडारण के लिए उद्योग मानक के रूप में काम किया है, जो वाष्पीकरण उत्सर्जन (गैलाघेर और डेसजार्डिन्स, 2000) के संबंध में कड़े पर्यावरणीय नियमों को पूरा करने के लिए लगातार विकसित हो रहा है।

यह मार्गदर्शिका इंजीनियरों, सुविधा संचालकों और खरीद टीमों के लिए अनुकूलित फ्लोटिंग छत बनाने की पूरी प्रक्रिया की रूपरेखा तैयार करती है।

त्वरित खोज प्रश्नों और एआई अवलोकनों को संतुष्ट करने के लिए, औद्योगिक फ्लोटिंग छत बनाने की सीधी, पांच-चरणीय प्रक्रिया यहां दी गई है:

1. इंजीनियरिंग और एपीआई 650 गणना:यह सुनिश्चित करने के लिए उछाल और तनाव विश्लेषण करें कि डेक पंचर-पोंटून परिदृश्य के तहत अपने मृत वजन और पर्यावरणीय भार (बारिश, बर्फ) का समर्थन कर सकता है।
2. सामग्री निर्माण:रासायनिक अनुकूलता के आधार पर कार्बन स्टील, स्टेनलेस स्टील, या एल्यूमीनियम मिश्र धातु से केंद्रीय डेक प्लेट और बाहरी पोंटून का निर्माण करें।
3. ऑन-साइट डेक असेंबली:पोंटून रिंगों और आंतरिक डेक प्लेटों को सीधे टैंक शेल के फर्श पर वेल्ड या बोल्ट करें, आराम करने वाले चरणों के लिए समर्थन पैर स्थापित करें।
4. रिम सील और जल निकासी एकीकरण:चलती छत और स्थिर टैंक की दीवार के बीच के अंतर को बंद करने के लिए परिधि के चारों ओर मैकेनिकल शू सील या इलास्टोमेरिक वाइपर स्थापित करें। लचीली छत नालियाँ स्थापित करें।
5. परीक्षण और कमीशनिंग:सभी वेल्ड सीमों पर वैक्यूम-बॉक्स परीक्षण करें, इसके बाद प्लवनशीलता संतुलन और सील अखंडता को सत्यापित करने के लिए पूर्ण क्षमता वाले हाइड्रोस्टैटिक जल परीक्षण करें।

निर्माण शुरू होने से पहले, छत को डिजिटल रूप से इंजीनियर किया जाना चाहिए। तैरती हुई छत की मूलभूत भौतिकी आर्किमिडीज़ के सिद्धांत पर निर्भर करती है। यह सुनिश्चित करने के लिए कि भारी बारिश या संरचनात्मक विफलता के कारण छत न डूबे, इंजीनियर डेक के निष्क्रिय वजन (डब्ल्यू{डेक}) और क्षणिक भार को संतुलित करने के लिए आवश्यक न्यूनतम उत्प्लावन बल (एफबी) की गणना करते हैं।

जहां एसएफ अनिवार्य सुरक्षा कारक है। एपीआई 650 डिजाइन प्रक्रियाएं संरचनात्मक मोटाई और भार गणना को निर्देशित करती हैं, हालांकि आधुनिक इंजीनियर भूकंपीय और बड़े-विरूपण परिदृश्यों के तहत संरचनात्मक अखंडता सुनिश्चित करने के लिए नॉनलाइनियर डायनेमिक विश्लेषण और 3 डी परिमित तत्व विश्लेषण (एफईए) का तेजी से उपयोग कर रहे हैं (फल्लाह दरियावरसारी और नास्किम्बिन, 2024)।

छत का भौतिक निर्माण काफी हद तक चुनी गई टाइपोलॉजी और विशिष्ट औद्योगिक अनुप्रयोग पर निर्भर करता है:

• पोंटून छतें:एकल-मोटाई वाले केंद्रीय डेक के चारों ओर विभाजित पोंटूनों की एक उछालभरी बाहरी रिंग की सुविधा। हल्की जलवायु और मानक कच्चे तेल के लिए आदर्श।
• डबल-डेक छतें:ऊपरी और निचले डेक को बल्कहेड द्वारा अलग किया गया है। यह चरम मौसम की स्थिति में उच्च क्षमता वाले टैंकों (60 मीटर से अधिक व्यास) के लिए अधिकतम इन्सुलेशन और संरचनात्मक कठोरता प्रदान करता है।

अधिकतम वीओसी कटौती के लिए, एक निश्चित छत के नीचे एक आईएफआर स्थापित किया जाता है। आधुनिक आईएफआर अक्सर हल्के, उच्च शक्ति वाले एल्यूमीनियम पैनल और एक्सट्रूडेड पोंटून से निर्मित होते हैं। इन मॉड्यूलर सिस्टम को बिना हॉट वर्क (वेल्डिंग) के स्थापित किया जा सकता है और इन्हें अक्सर जोड़ा जाता हैग्लास-फ्यूज्ड-टू-स्टील (इनेमल) टैंकयास्टेनलेस स्टील टैंकबेहतर रासायनिक प्रतिरोध के लिए. इन आंतरिक प्रणालियों में वाष्प प्रवासन डेक की ऊंचाई और वेंटिलेशन से काफी प्रभावित होता है, जिसके लिए टैंक के वेंट के सटीक आकार की आवश्यकता होती है (झांग एट अल।, 2020)।

चूँकि तैरती छतें विशाल संरचनाएँ होती हैं, वे पूरी तरह से टैंक खोल के अंदर इकट्ठी होती हैं। टैंक का फर्श कार्यक्षेत्र के रूप में कार्य करता है। श्रमिकों को डेक के नीचे जाने की अनुमति देने के लिए एक अस्थायी निकासी ऊंचाई (आमतौर पर 1 से 2 मीटर) स्थापित करने के लिए सबसे पहले समर्थन पैर स्थापित किए जाते हैं।

स्टील की छतों के लिए, सबसे पहले बाहरी परिधि वाले पोंटून का निर्माण किया जाता है। स्वतंत्र, तरल-तंग डिब्बे बनाने के लिए बल्कहेड्स को वेल्ड किया जाता है। यह सुरक्षा के लिए महत्वपूर्ण है: यदि एक कम्पार्टमेंट विफल हो जाता है या टूट जाता है, तो आसन्न कम्पार्टमेंट छत को उछालभरा बनाए रखेंगे।

केंद्रीय डेक की स्टील प्लेटों को थोड़ा ओवरलैप करते हुए बिछाया जाता है, और निरंतर फ़िलेट वेल्ड का उपयोग करके जोड़ा जाता है। एल्यूमीनियम आईएफआर सिस्टम के लिए, पैनलों को रासायनिक प्रतिरोधी इलास्टोमर्स का उपयोग करके बोल्ट और सील किया जाता है।

• छत की नालियाँ:आर्टिकुलेटेड पाइप जोड़ या हेवी-ड्यूटी लचीली होज़ स्थापित की जाती हैं। ये तरल उत्पाद के माध्यम से यात्रा करते हैं, जिससे ईएफआर डेक पर एकत्र वर्षा जल को संग्रहीत रसायन को दूषित किए बिना टैंक के नीचे से बाहर निकलने की अनुमति मिलती है।
• एंटी-रोटेशन डिवाइस:फ्लोटिंग डेक को ऊपर और नीचे गिरने पर घूमने से रोकने के लिए वर्टिकल गाइड पोल लगाए गए हैं।
• ग्राउंडिंग शंट:टैंक खोल में स्थैतिक बिजली को खत्म करने के लिए छत की परिधि से उच्च-चालकता केबल जुड़े हुए हैं, जिससे चिंगारी और वाष्प की आग का खतरा खत्म हो जाता है।

घर्षण बंधन को रोकने के लिए फ्लोटिंग छत और टैंक की दीवार के बीच एक भौतिक अंतर मौजूद होना चाहिए। इस अंतर को a का उपयोग करके बंद किया जाता हैदोहरी-सील प्रणाली:

1. प्राथमिक मुहर:एक यांत्रिक जूता (स्प्रिंग द्वारा टैंक की दीवार के खिलाफ दबायी गयी धातु की प्लेटें) या एक तरल से भरी ट्यूब।
2. द्वितीयक मुहर:एक रबर वाइपर ब्लेड जो छत से नीचे उतरते ही दीवार से बची हुई तरल फिल्म को हटा देता है।

एक तैरती हुई छत को तब तक प्रमाणित नहीं किया जा सकता जब तक यह सिद्ध न हो जाए कि वह वास्तव में तैर सकती है। दौरानहाइड्रोस्टेटिक परीक्षण, टैंक धीरे-धीरे लाखों गैलन पानी से भर जाता है।

निरीक्षक छत की निगरानी करते हैं क्योंकि वह अपने सहायक पैरों को उठाती है। वे इसकी जाँच करते हैं:

• संतुलन:यह सुनिश्चित करना कि छत एक तरफ झुके या झुके नहीं।
• सील संपर्क:प्राथमिक और द्वितीयक सीलों का सत्यापन पूरे ऊर्ध्वाधर यात्रा पथ पर शेल के साथ निरंतर संपर्क बनाए रखता है।
• रिसाव:यह सुनिश्चित करना कि पोंटून डिब्बों या केंद्रीय डेक में पानी न घुसे।

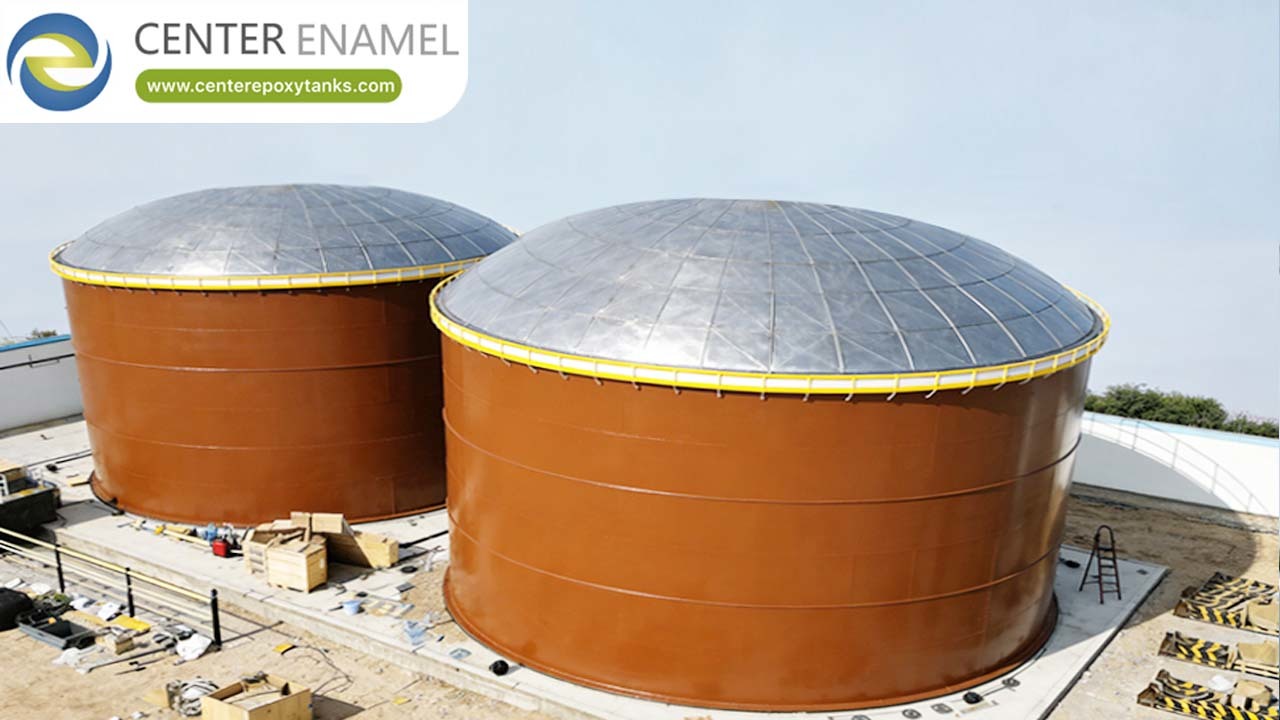

नई फ्लोटिंग छत बनाना नए टैंक निर्माण तक ही सीमित नहीं है। कई पुरानी औद्योगिक सुविधाएं क्लियर-स्पैन स्थापित करके अपने मौजूदा ओपन-टॉप टैंकों को अपग्रेड करती हैंएल्यूमिनियम जियोडेसिक डोम.

एक स्व-सहायक जियोडेसिक गुंबद को जोड़ने से प्रभावी ढंग से एक ईएफआर टैंक एक आईएफआर टैंक में परिवर्तित हो जाता है। यह फ्लोटिंग डेक पर वर्षा जल संचय को तुरंत समाप्त कर देता है (जटिल छत नालियों की आवश्यकता को दरकिनार कर देता है), रिम सील को यूवी क्षरण से बचाता है, और जीवन-चक्र रखरखाव लागत को काफी कम कर देता है।

थोक तरल रोकथाम और औद्योगिक भंडारण समाधान में एक वैश्विक नेता के रूप में,शिजियाझुआंग झेंगझोंग प्रौद्योगिकी कं, लिमिटेड (केंद्र तामचीनी)अत्यधिक उन्नत डिजाइन, इंजीनियरिंग और विनिर्माण में विशेषज्ञताबोल्टेड टैंक, ग्लास-फ्यूज्ड-टू-स्टील (इनेमल) टैंक, स्टेनलेस स्टील टैंक, और पूरी तरह से अनुपालनआंतरिक तैरती हुई छतें.

30 से अधिक वर्षों की विनिर्माण उत्कृष्टता और 100 से अधिक देशों में सफल तैनाती के विशाल पोर्टफोलियो के साथ, सेंटर एनामेल कस्टम-इंजीनियर्ड क्लियर-स्पैन एल्युमीनियम जियोडेसिक डोम और एपीआई 650 फ्लोटिंग रूफ समाधान प्रदान करता है जो पूर्ण पर्यावरणीय सुरक्षा, उत्सर्जन में कमी और संपत्ति की दीर्घायु की गारंटी देता है।
