एक्सटर्नल फ्लोटिंग रूफ (ईएफआर) टैंकों के लिए 2026 इंजीनियरिंग गाइड

भारी उद्योग और पेट्रोकेमिकल क्षेत्रों में, कच्चे तेल और अन्य वाष्पीकरणीय हाइड्रोकार्बन के बड़े पैमाने पर भंडारण के लिए एक समाधान की आवश्यकता होती है जो कठोर सुरक्षा के साथ विशाल क्षमता का संतुलन रखता है।बाहरी फ्लोटिंग रूफ (EFR) टैंकइन आवश्यकताओं के लिए उद्योग मानक है। फिक्स्ड-डेक या आंतरिक फ्लोटिंग-डेक टैंक के विपरीत, ईएफआर ओपन-डेक वातावरण में काम करता है,जहां छत का डेक तरल सतह पर आराम करते समय सीधे तत्वों के संपर्क में होता है.

यह इंजीनियरिंग गाइड 2026 में ईएफआर टैंकों के संरचनात्मक यांत्रिकी, सामग्री प्रकारों और परिचालन आवश्यकताओं की जांच करता है।

एक ईएफआर टैंक एक सरल लेकिन अत्यधिक प्रभावी सिद्धांत पर निर्भर करता हैःहाइड्रोस्टैटिक तैरने की क्षमताछत को सीधे तरल पदार्थ पर तैरने के लिए डिज़ाइन किया गया है। तरल पदार्थ के साथ निरंतर संपर्क बनाए रखने से छत वाष्प स्थान (उलाज) को समाप्त करती है जहां ज्वलनशील गैसें जमा होती हैं।

• तैरने की क्षमता और विस्थापनःछत के डेक को एक विशिष्ट तैरने की क्षमता के साथ डिजाइन किया गया है। यह तैरने के लिए पर्याप्त हल्का होना चाहिए लेकिन अपने स्वयं के वजन, पहिया सील का वजन,और किसी भी अस्थायी बाहरी भार (जैसे संचित बारिश या बर्फ) बिना डूबने.
• रिम सील सिस्टम:चूंकि टैंक शेल शायद ही कभी पूरी तरह से गोल होता है, छत को डेक किनारे और इस्पात की दीवार के बीच की खाई को पाटने के लिए एक लचीले "इंटरफेस" की आवश्यकता होती है।प्राथमिक और द्वितीयक रिम सील, जो वायुमंडल में लुप्तप्राय कार्बनिक यौगिकों (वीओसी) के रिसाव को रोकने के लिए अंतरराष्ट्रीय उत्सर्जन मानकों के तहत अनिवार्य हैं।
• जमीनीकरण:स्थैतिक डिस्चार्ज (और उसके बाद की इग्निशन) को रोकने के लिए, ईएफआर फ्लोटिंग छत और टैंक खोल के बीच विद्युत निरंतरता बनाए रखने के लिए लचीले स्टेनलेस स्टील शंट का उपयोग करते हैं।यह सुनिश्चित करना कि पूरी प्रणाली प्रभावी रूप से ग्राउंड हो.

ईएफआर डिजाइनों को उनके संरचनात्मक डेक विन्यास के आधार पर वर्गीकृत किया जाता है। चयन संग्रहीत उत्पाद की अस्थिरता और क्षेत्रीय जलवायु पर निर्भर करता है।

सबसे आम ईएफआर डिजाइन, जो डेक की परिधि के चारों ओर बंद, फ्लोटिंग पोंटोन की एक अंगूठी का उपयोग करता है।

• लाभःलागत प्रभावी और विश्वसनीय तैरने की क्षमता प्रदान करता है।
• इंजीनियरिंग नोटःडेक का केंद्र आमतौर पर पतला होता है, जिससे छत की संरचनात्मक अखंडता का प्राथमिक स्रोत पोंटन व्यवस्था बन जाता है।

एक निरंतर ऊपरी और निचले डेक के साथ निर्मित, संरचनात्मक बुलचेड द्वारा अलग, प्रभावी रूप से बंद डिब्बों का एक "सैंडविच" बनाते हैं।

• लाभःयह बेहतर इन्सुलेशन प्रदान करता है, जो वाष्पीकरणीय तरल पदार्थों को ठंडा रखता है और वाष्पीकरण दर को कम करता है।
• सुरक्षाःखंडित संरचना के कारण, एक खंड छिद्रित होने पर भी, छत में महत्वपूर्ण आरक्षित तैरने की क्षमता बनी रहती है।

ईएफआर का मुख्य अंतर यह है कि यहखुले-सपाटयह डेक को वर्षा (बारिश और बर्फ) के संपर्क में लाता है, जो एक अनूठी इंजीनियरिंग बाधा पेश करता हैःछत जल निकासी।

अगर बारिश के पानी को डेक पर जमा होने दिया जाए, तो यह भारी, असमान वजन जोड़ता है जिससे छत झुका या डूब सकती है।

1. जोड़ों या लचीला नालीःएक निरंतर पाइप प्रणाली जो छत के केंद्र से, संग्रहीत तरल के माध्यम से, टैंक के तल पर एक डिस्चार्ज बिंदु तक चलती है।
2. आपातकालीन सिफॉनःसुरक्षा वाल्व जो यदि प्राथमिक जल निकासी प्रणाली बंद हो जाती है या विफल हो जाती है तो फंसे हुए पानी को सुरक्षित रूप से बाहर निकालने की अनुमति देते हैं।

भंडारण अवसंरचना की खरीद करते समय, इंजीनियरिंग टीमों को आंतरिक फ्लोटिंग छत (आईएफआर) के खिलाफ बाहरी फ्लोटिंग छत के विशिष्ट लाभों का वजन करना चाहिए।

ईएफआर के डिजाइन और रखरखाव को सख्ती सेएपीआई 650 (अनुलग्नक सी और एच)अनुपालन वैकल्पिक नहीं है; यह परिचालन सुरक्षा के लिए बेंचमार्क है।

• सील गैप अखंडताःएपीआई 650 सील और टैंक के खोल के बीच के "अंतर" के नियमित माप को अनिवार्य करता है। अत्यधिक अंतराल पर्यावरण वायु गुणवत्ता परमिट के अनुपालन के कारण नहीं होते हैं।
• तैरने की क्षमता की गणनाःडिजाइन में "सबसे खराब स्थिति" के परिदृश्यों को ध्यान में रखा जाना चाहिए, यह सुनिश्चित करना कि छत स्थिर बनी रहे, भले ही कई पोंटन डिब्बों को बाढ़ आ जाए।
• ईएसजी रिपोर्टिंगःचूंकि ईएफआर भगोड़ा उत्सर्जन के स्रोत हैं, आधुनिक औद्योगिक स्थलों को तेजी से वीओसी रिसाव दरों की रिपोर्ट करने की आवश्यकता है,उच्च प्रदर्शन वाले सील (जैसे वाइपर बैकअप के साथ यांत्रिक जूता सील) के चयन को दीर्घकालिक अनुपालन के लिए महत्वपूर्ण बनाना.

प्रश्न: किसी सुविधा को गुंबद वाले आईएफआर के बजाय ईएफआर का चयन क्यों करना चाहिए?

A:ईएफआर को अक्सर बड़े व्यास के टैंकों (अक्सर 60+ मीटर से अधिक) के लिए चुना जाता है जहां एक स्पष्ट-स्पैन एल्यूमीनियम भूगर्भीय गुंबद की लागत बहुत अधिक होगी।ईएफआर उच्च मात्रा के भंडारण के लिए एक लागत प्रभावी समाधान प्रदान करते हैं.

प्रश्न: क्या मैं मौजूदा ईएफआर को आईएफआर में बदल सकता हूँ?

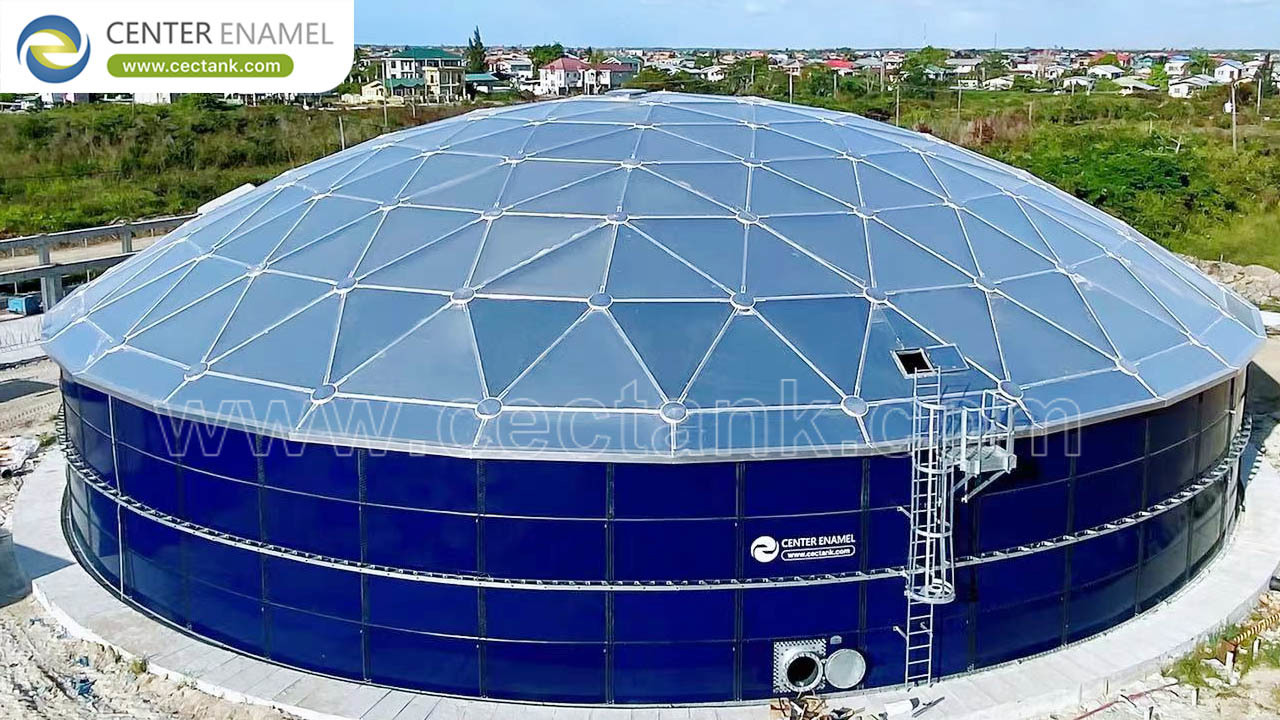

A:हां, और यह पुराने बुनियादी ढांचे के लिए एक सामान्य उन्नयन है। एक एल्यूमीनियम भूगर्भीय गुंबद के साथ एक EFR को बाद में स्थापित करके, सुविधाएं इसे IFR में परिवर्तित कर सकती हैं।यह जटिल छत नालियों की आवश्यकता को समाप्त करता है और तुरंत ~ 90% VOC उत्सर्जन में कमी प्रदान करता है.

प्रश्न: ईएफआर के लिए सबसे बड़ा रखरखाव जोखिम क्या है?

A:जल निकासी प्रणाली में खराबीः यदि लचीली पाइपिंग विफल हो जाती है या जल निकासी के प्रवेश द्वार को मलबे से भर दिया जाता है, तो छत पर पानी जमा हो जाएगा, जिससे छत की संरचनात्मक अखंडता को खतरा हो सकता है।

सही फ्लोटिंग छत तकनीक का चयन एक दीर्घकालिक बुनियादी ढांचा निर्णय है। चाहे आप नया निर्माण कर रहे हों या EFR से IFR में रूपांतरण कर रहे हों,सुनिश्चित करें कि आपका इंजीनियरिंग पार्टनर नवीनतमएपीआई 650दशकों तक परिचालन सुरक्षा और उत्सर्जन नियंत्रण की गारंटी देने के लिए मानक।

क्या आप अपने विशिष्ट जलवायु क्षेत्र में VOC उत्सर्जन को रोकने के लिए उपयुक्त विशिष्ट सामग्री और सील कॉन्फ़िगरेशन का पता लगाना चाहेंगे?
