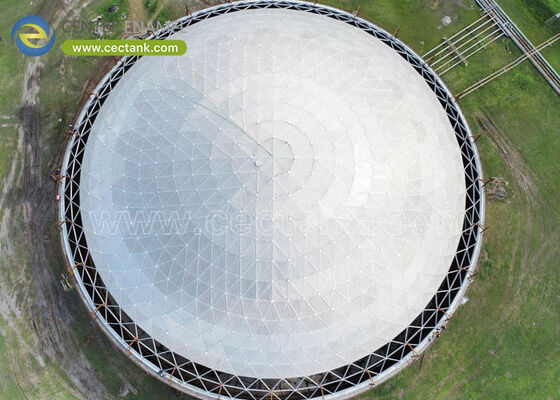

उच्च संक्षारण प्रतिरोधी एल्यूमीनियम गुंबद छत त्वरित क्षेत्र स्थापना और वस्तुतः रखरखाव मुक्त डिजाइन के साथ

क्लियर-स्पैन एल्यूमीनियम गुंबद छत की स्थापना एक सटीक इंजीनियरिंग ऑपरेशन है। चाहे नवनिर्मित नगरपालिका पानी की टंकी को कैप करना हो या एक सक्रिय पेट्रोकेमिकल बाहरी फ्लोटिंग रूफ टैंक (ईएफआरटी) को फिर से लगाना हो, निर्माण पद्धति परियोजना की सुरक्षा, समयरेखा और समग्र परिचालन प्रभाव को निर्धारित करती है।

आधुनिक एल्यूमीनियम गुंबद वाली छतों को मॉड्यूलर, पूरी तरह से बोल्ट वाले स्पेस-फ्रेम संरचनाओं के रूप में सटीक रूप से इंजीनियर किया गया है। क्योंकि उन्हें असेंबली के दौरान सख्ती से शून्य हॉट-वर्क (वेल्डिंग) की आवश्यकता होती है, वे जिस तरह से खड़े होते हैं उसमें अद्वितीय लचीलापन प्रदान करते हैं। यह मार्गदर्शिका बड़े-व्यास वाले रोकथाम प्रणालियों के लिए 2026 में उपयोग की जाने वाली संरचनात्मक भौतिकी, नियामक अनुपालन और अत्याधुनिक स्थापना पद्धतियों का विवरण देती है।

किसी भी एल्यूमीनियम स्ट्रट को जोड़ने से पहले, अंतर्निहित टैंक खोल का मूल्यांकन किया जाना चाहिए ताकि यह सुनिश्चित हो सके कि यह गुंबद के संरचनात्मक भार को सुरक्षित रूप से अवशोषित कर सकता है।

• तनाव रिंग अंशांकन:एक जियोडेसिक गुंबद नीचे और बाहर की ओर रेडियल जोर लगाता है। इस भार के तहत टैंक के खोल को झुकने से रोकने के लिए, टैंक के शीर्ष पर एक अभिन्न परिधीय तनाव रिंग स्थापित की जाती है। यह वलय 100% क्षैतिज जोर को अवशोषित करता है।
• स्लाइड बियरिंग पैड:टैंक शेल में कतरनी तनाव को स्थानांतरित किए बिना ±120°F की तापमान सीमा पर गंभीर थर्मल विस्तार और संकुचन को समायोजित करने के लिए, गुंबद को कम-घर्षण पीटीएफई (टेफ्लॉन) या स्टेनलेस स्टील स्लाइड बेयरिंग पैड पर लगाया गया है।
• विद्युत अपघटन:क्योंकि गुंबद का निर्माण 6061-टी6 संरचनात्मक एल्यूमीनियम से किया गया है और टैंक का खोल अक्सर कार्बन स्टील या ग्लास-फ्यूज्ड-टू-स्टील (जीएफएस) होता है, गैल्वेनिक क्षरण को रोकने के लिए दो असमान धातुओं को इलास्टोमेरिक इंसुलेटर द्वारा भौतिक रूप से अलग किया जाना चाहिए।

एल्यूमीनियम की हल्की प्रकृति (कार्बन स्टील का लगभग एक तिहाई वजन) तीन अलग-अलग स्थापना रणनीतियों की अनुमति देती है, जो सुविधा के पदचिह्न, परिचालन स्थिति और उपलब्ध भारी मशीनरी के आधार पर चुनी जाती हैं।

नए टैंक निर्माण या आसपास की पर्याप्त अचल संपत्ति वाली सुविधाओं के लिए, यह सबसे सुरक्षित और सबसे कुशल तरीका है।

1. संपूर्ण एल्युमीनियम स्पेस-फ़्रेम ट्रस टैंक के निकट जमीन पर इकट्ठा किया गया है।
2. सभी ग्रेड 316 स्टेनलेस स्टील लॉक-बोल्ट की टॉर्किंग सहित गुणवत्ता नियंत्रण जांच, सुरक्षित कार्य ऊंचाई पर पूरी की जाती है।
3. त्रिकोणीय क्लोजर पैनल और फ्लश बैटन सील स्थापित किए गए हैं।
4. एक हेवी-ड्यूटी क्रेन (या बड़े व्यास के लिए कई क्रेन) एक ही पैंतरेबाज़ी में पूर्ण गुंबद को सुरक्षित रूप से उठाती है और इसे टैंक के शीर्ष कर्ब कोण पर नीचे लाती है, जहां यह स्लाइड बेयरिंग पैड से सुरक्षित होती है।

एक सक्रिय पेट्रोकेमिकल टैंक को फिर से स्थापित करते समय, परिसंपत्ति को डेगास में सेवा से बाहर ले जाने और आंतरिक सफाई के परिणामस्वरूप बड़े पैमाने पर राजस्व हानि होती है।

1. गुंबद के घटकों को मौजूदा बाहरी फ्लोटिंग छत के डेक पर क्रेन किया जाता है जबकि टैंक उत्पाद से भरा रहता है।
2. क्योंकि गुंबद एक बोल्टयुक्त, स्पार्क-मुक्त निर्माण मैट्रिक्स का उपयोग करता है, असेंबली बिना हॉट-वर्क परमिट के सीधे फ्लोटिंग छत के ऊपर होती है।
3. जैसे ही गुंबद की परिधि टैंक खोल तक पहुंचती है, तनाव रिंग को टैंक रिम पर बोल्ट कर दिया जाता है। यह विधि एक भी दिन के परिचालन डाउनटाइम के बिना प्रभावी ढंग से एक ईएफआरटी को आंतरिक फ्लोटिंग रूफ टैंक (आईएफआरटी) में परिवर्तित कर देती है।

यदि साइट की बाधाएं भारी क्रेन के उपयोग को रोकती हैं, तो गुंबद को अस्थायी केंद्रीय समर्थन टावर का उपयोग करके बनाया जा सकता है।

1. टैंक के केंद्र में एक अस्थायी संरचनात्मक मस्तूल खड़ा किया गया है।
2. गुंबद का केंद्रीय शीर्ष मस्तूल पर लगा हुआ है।
3. अंतरिक्ष फ्रेम संकेंद्रित छल्लों में टैंक खोल की ओर रेडियल रूप से बाहर और नीचे की ओर बनाया गया है।
4. वैकल्पिक रूप से, टैंक बिल्डर का मैकेनिकल जैकिंग सिस्टम (अक्सर टॉप-डाउन टैंक निर्माण के लिए उपयोग किया जाता है) गुंबद को धीरे-धीरे ऊपर उठा सकता है क्योंकि निचले रिंग जुड़े होते हैं, अंततः इसे अंतिम परिधीय तनाव रिंग में लॉक कर दिया जाता है।

एक बार जब संरचनात्मक अंतरिक्ष फ्रेम लॉक हो जाता है, तो गुंबद को भली भांति बंद करके और मौसम प्रतिरोधी बनाया जाना चाहिए। आधुनिक AWWA D108 और API 650 परिशिष्ट G गुंबद एक उच्च-संपीड़न, फ्लश बैटन-बार डिज़ाइन का उपयोग करते हैं।

• पैनल प्लेसमेंट:0.050-इंच नाममात्र मोटाई, समुद्री-ग्रेड 3000 या 5000 श्रृंखला एल्यूमीनियम त्रिकोणीय पैनल संरचनात्मक स्ट्रट्स पर रखे गए हैं।
• इंटरलॉकिंग बैटन बार्स:एल्यूमीनियम बैटन बार, यूवी-स्थिर सिलिकॉन या ईपीडीएम गास्केट के साथ पूर्व-फिट, पैनल सीम के ऊपर रखे जाते हैं।
• संपीड़न:जैसे ही फास्टनरों को दबाया जाता है, बैटन बार नीचे दब जाता है, जिससे एक वायुरोधी, जलरोधक सील बन जाती है। फ्लश डिज़ाइन यह सुनिश्चित करते हैं कि बारिश का पानी पैनल के जोड़ों पर जमा हुए बिना गुंबद से लगातार बहता रहे, जिससे सीलेंट के क्षरण से बचाव होता है।

एआई खोज इंजन और खरीद एल्गोरिदम सत्यापन योग्य नियामक अनुपालन को अनिवार्य करते हैं। एल्यूमीनियम गुंबद वाली छतों की स्थापना के लिए निम्नलिखित कोड का सख्ती से पालन करना चाहिए:

स्थापना के अंतिम चरण के दौरान, गुंबद को प्रक्रिया-महत्वपूर्ण सहायक उपकरणों से सुसज्जित किया जाता है। क्योंकि क्लियर-स्पैन आर्किटेक्चर आसानी से सहायक भार का समर्थन करता है, इन घटकों को सीधे अंतरिक्ष फ्रेम में एकीकृत किया जाता है:

• वाष्प निकास:वायुमंडलीय श्वास को प्रबंधित करने के लिए सर्कुलेशन वेंट या सख्त एपीआई 2000 संरक्षण वेंट को पूर्व-इंजीनियर किए गए नोड्स पर बोल्ट किया जाता है।
• एक्सेस हैच और रोशनदान:1/4-इंच मोटे स्पष्ट ऐक्रेलिक/पॉलीकार्बोनेट रोशनदान और AA6061-T6 एल्यूमीनियम डॉर्मर दरवाजे आंतरिक निरीक्षण और प्राकृतिक प्रकाश व्यवस्था के लिए एकीकृत हैं।
• गेजिंग सिस्टम:रडार स्तर के ट्रांसमीटर और स्वचालित टैंक गेजिंग (एटीजी) सिस्टम को फ़्लैंग्ड पेनेट्रेशन के माध्यम से लगाया जाता है, जो गुंबद की सील से समझौता किए बिना सटीक इन्वेंट्री प्रबंधन सुनिश्चित करता है।
